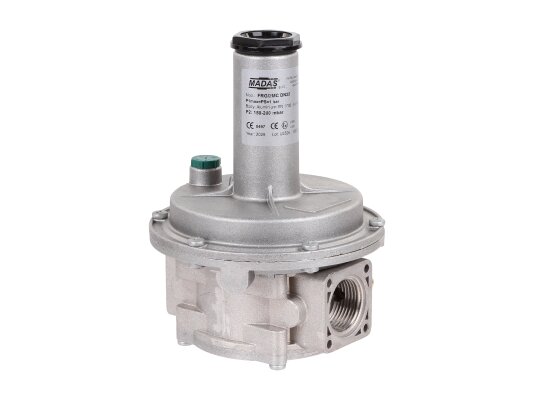

Регулятор давления газа Madas FRG/2MC DN 25, FC04 050

Регулятор давления газа Madas FC04 050 устанавливается перед газовой горелкой и предназначен для автоматического снижения и поддержания давления на заданном уровне. Выходное давление регулируется пружиной в пределах рабочего диапазона. Входящий газ очищается встроенным фильтром от загрязнений.

Конструкция

Корпус регулятора выполнен из коррозионно-стойкого алюминия. Рабочие узлы и уплотнения изготовлены из алюминия, латуни, стали марки 430 F, оцинкованной нержавеющей стали, NBR-каучука и стекловолокна с 30% нейлона.

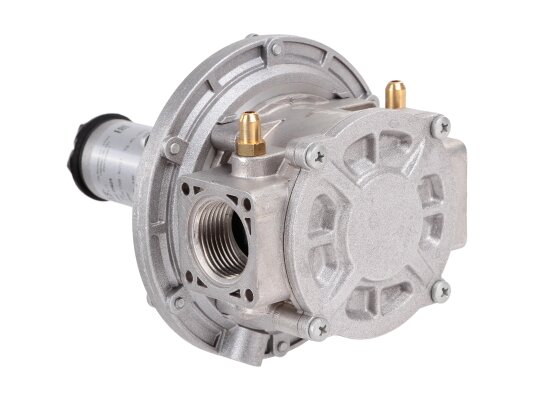

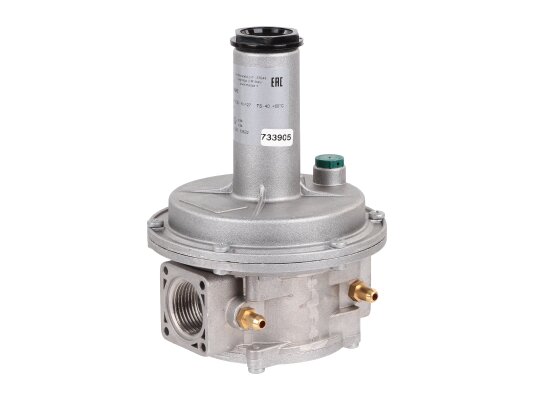

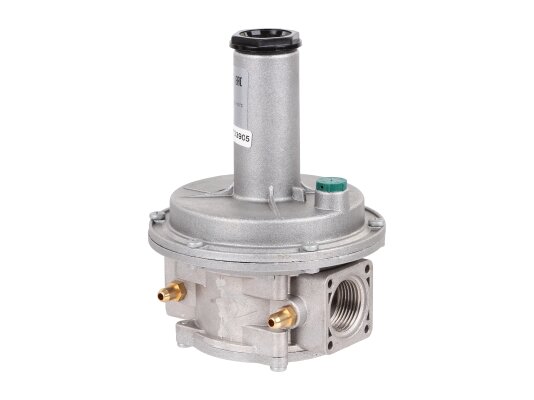

На входе установлен фильтр грубой очистки с элементом из виледона. Для контроля давления предусмотрены штуцеры на корпусе.

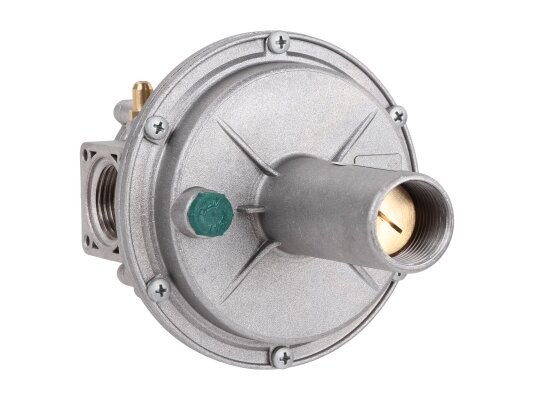

Выходное давление настраивается регулировкой пружины под контролем манометра. Для герметичного соединения используется резьба. Регулятор рассчитан на работу при температурах до -40 °C.

Рабочие среды

Подходит для промышленного оборудования, работающего на природном и сжиженном газе, азоте, воздухе и других нейтральных газах. По запросу доступны модификации для биогаза и попутного нефтяного газа.

Основные характеристики:

• регулировка выходного давления: 150-200 мбар;
• максимальное входное давление: 1000 мбар;
• фильтр с размером ячейки 50 мкм, класс G2 по EN 779;
• резьбовое соединение Rp 1";
• минимальный расход газа: 0,1 м³/час;
• класс герметичности: А;
• рабочий температурный диапазон: от -40 до +60 °C;
• максимальная температура поверхности: +60 °C;
• срок службы — 40 лет с заменой фильтра и мембраны каждые 5 лет.

Монтаж

Регулятор может устанавливаться горизонтально или вертикально перед горелкой или другим оборудованием, требующим стабильного давления. Стрелка на корпусе указывает направление потока. Установка допускается в помещениях 2-й зоны взрывоопасности по ГОСТ Р 51330.9-99. Запрещена эксплуатация в агрессивных средах, разрушающих материалы корпуса и деталей.

Преимущества:

• точное поддержание выходного давления;
• очистка газа встроенным фильтром;
• возможность выбора ориентации монтажа;
• работа при температурах до -40 °C.

В каталоге представлены регуляторы давления с различными параметрами. Мы поставляем модели Madas FRG/2MC с резьбовыми DN15-DN50 и фланцевыми DN25-DN100, а также варианты с усиленной мембраной.

Артикул: FC04 050
Производитель: Madas, Италия
На складе: Да
