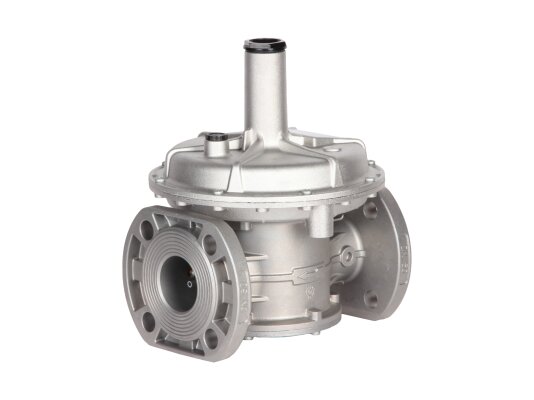

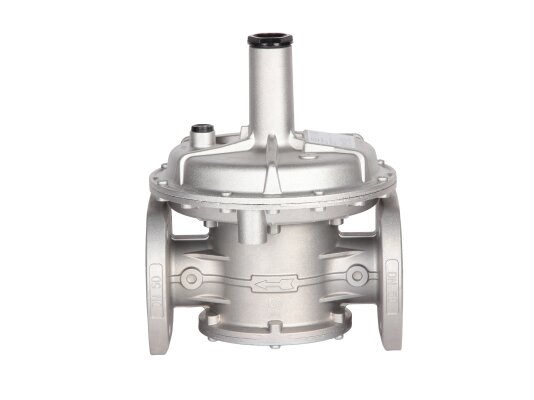

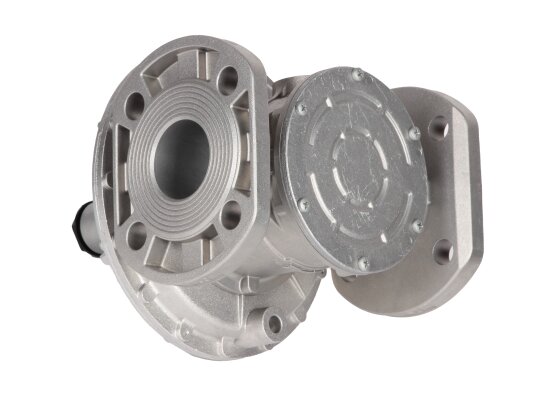

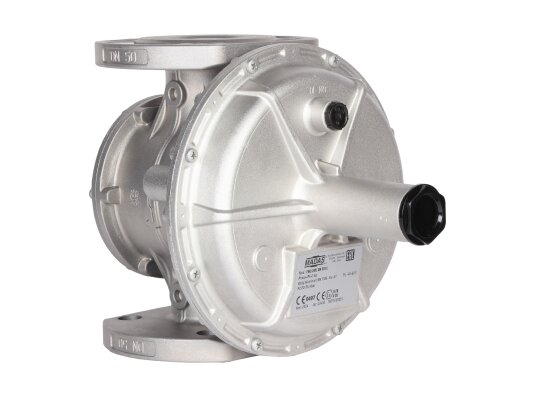

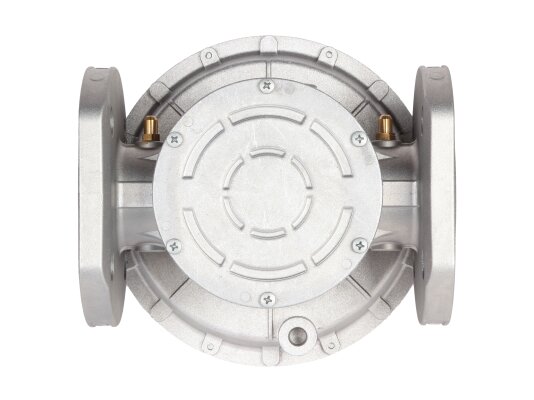

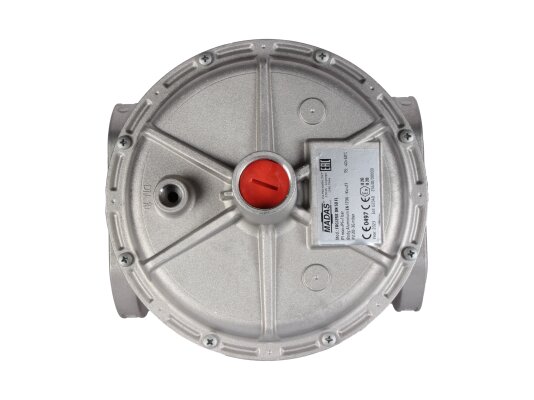

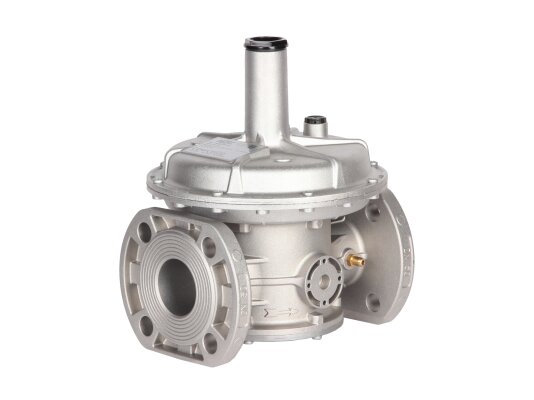

Регулятор давления газа Madas FRG/2MC DN50 FL, FC50 030

Регулятор давления газа Madas FC50 030 предназначен для снижения давления и поддержания стабильных выходных параметров, независимо от колебаний давления в газовой сети. Он применяется в промышленном топочном оборудовании с максимальным давлением в магистрали до 1 бар и входит в систему автоматического регулирования давления перед горелкой. Модель оснащена встроенным фильтром.

Особенности серии FC

• Корпус из алюминия с фланцевыми соединениями и штуцерами для контроля давления. Материалы деталей и уплотнений включают алюминий, латунь, сталь 430 F, оцинкованную нержавеющую сталь, бутадиен-нитрильный каучук, стекловолокно с 30% нейлона и виледон. Конструкция морозостойкая, рассчитана на работу при температурах до -40 °C.
• Основные компоненты: корпус, входной фильтр грубой очистки, пружина для регулировки выходного давления, предохранительная, компенсационная и рабочая мембраны, регулировочный винт и уплотнения.
• Регулятор снижает давление до заданного уровня в пределах настройки пружины. Настройка осуществляется под контролем манометра.

Рабочая среда

Устройство применяется в промышленном оборудовании, работающем на природном и бытовом газе, сжиженном нефтяном газе, азоте, воздухе и других нейтральных сухих газах. По запросу доступны версии для биогаза и попутного нефтяного газа.

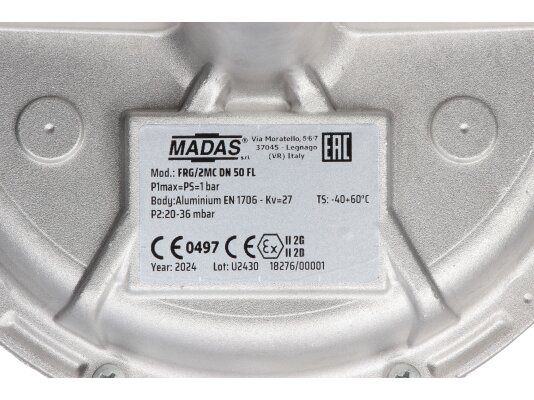

Основные характеристики:

• регулировка пружины: 20-36 мбар;
• максимальное давление в сети: 1000 мбар;
• фильтр с очисткой 50 мкм, класс G2 по EN 779;
• фланцевое соединение DN 50;
• минимальный расход газа: 0,1 м³/ч;
• герметичность класса А;
• рабочая температура окружающей среды: от -40 до +60 °C;
• максимальная температура поверхности: +60 °C;
• расчётный срок службы — 40 лет (с необходимостью замены отдельных элементов).

Монтаж

Регулятор устанавливается на горизонтальные или вертикальные газопроводы непосредственно перед горелкой или аналогичным оборудованием. Подходит для котельных помещений 2-й зоны взрывоопасности по ГОСТ Р 51330.9-99. Не рекомендуется для эксплуатации в агрессивных средах, способных повредить материалы корпуса.

На корпусе нанесена стрелка, указывающая направление потока газа к горелке. При монтаже следует избегать попадания мусора внутрь устройства. Установку и пуск в эксплуатацию должен выполнять квалифицированный специалист.

Преимущества:

• поддержание стабильного давления на выходе;
• фильтрация газа от загрязнений;
• гибкие варианты монтажа;
• морозостойкая конструкция;
• длительный срок службы — 40 лет.

В каталоге Венту представлены регуляторы давления Madas FRG/2MC с резьбовыми DN15-DN50 и фланцевыми DN25-DN100 соединениями, с различными диапазонами настройки пружины. Для получения дополнительной информации обращайтесь к специалистам.

Артикул: FC50 030
Альтернативные артикулы: FC5098 030;FC5099 030
Производитель: Madas, Италия
На складе: Да
