Регулятор давления газа Madas RB05Z R150 предназначен для стабилизации и поддержания заданного давления независимо от изменений в магистральном давлении. Он применяется в промышленных системах редуцирования и технологических установках с максимальным давлением до 6 бар. Устройство оснащено защитными элементами для обеспечения безопасности и надежной работы газового оборудования.
Особенности
Регулятор включает встроенные защитные механизмы:
предохранительно-запорный клапан (ПЗК), который перекрывает поток при превышении или снижении давления;
предохранительно-сбросной клапан (ПСК), предназначенный для сброса избыточного давления.
После срабатывания ПЗК повторный запуск возможен только после устранения причины срабатывания.
Типы газа
Комбинированный регулятор прямого действия подходит для природного газа, пропан-бутана, азота, воздуха и других неагрессивных газов, соответствующих ГОСТ 5542-87. Версия для биогаза доступна по запросу с уточнением состава.

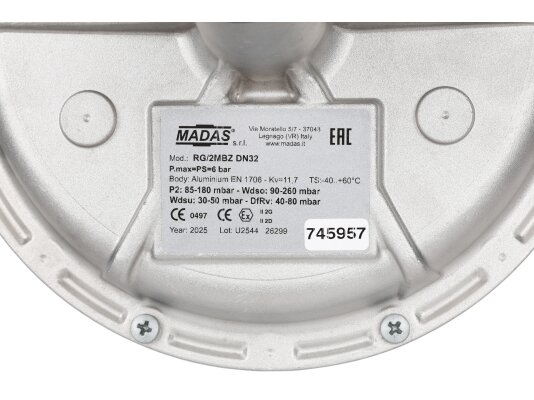

Основные параметры:
- максимальное входное давление: 6000 мбар;
- класс герметичности «А» по EN 88-2;
- минимальная пропускная способность: 0,1 нм3/ч;
- регулировка выходного давления в диапазоне 85-180 мбар;
- настройка ПЗК по понижению: 35-110 мбар, по превышению: 90-260 мбар;
- точность срабатывания ПСК/ПЗК: ±5%, ±10%;
- перекрытие потока ПЗК за менее чем 1 секунду;
- резьбовые отверстия Rp 1 1/4" для монтажа;
- линейное соединение;
- рабочий температурный диапазон: от -40 до +60 °C;
- проверка давления и защитных устройств каждые 6 месяцев;
- заменяемые детали: мембрана регулятора, мембрана ПЗК, пружина;
- срок службы: 40 лет.
Конструкция и материалы

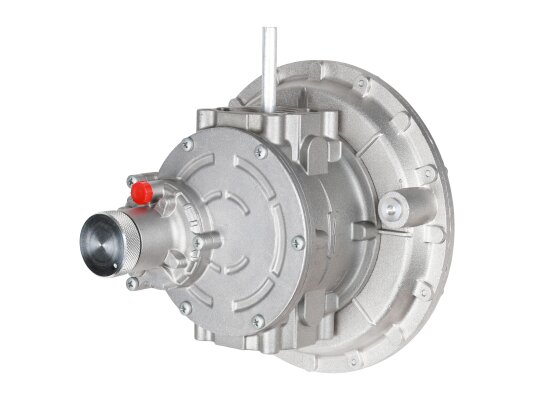

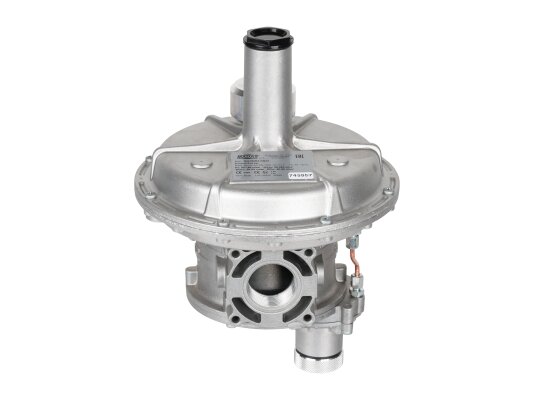

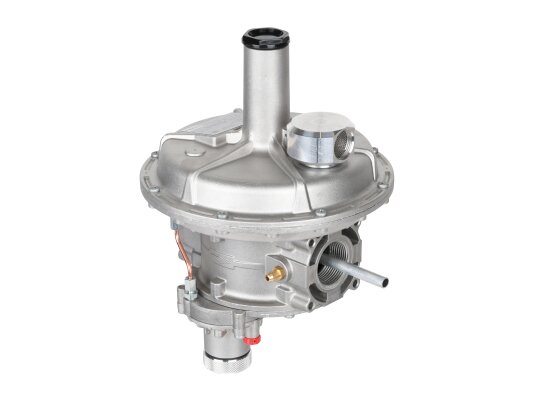

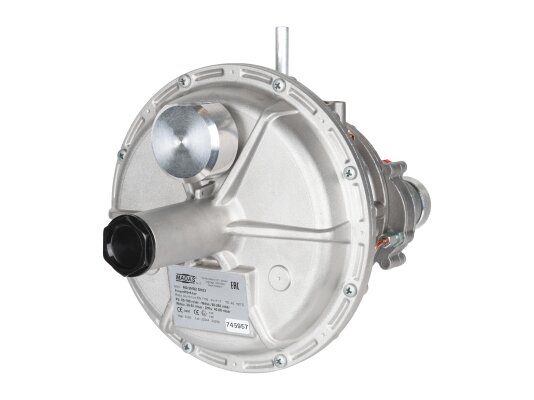

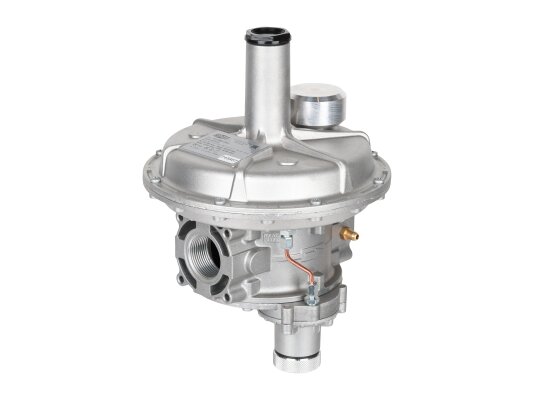

Корпус регулятора выполнен из коррозионно-стойких материалов и содержит компенсационную, рабочую и предохранительную мембраны, пружины для регулировки давления и срабатывания защитных клапанов, регулировочные винты, ПЗК, ПСК и штуцер. Индикатор положения ПЗК приобретается отдельно.
Материалы корпуса и деталей включают латунь ОТ-58, алюминий 11S, штампованный алюминий, оцинкованную нержавеющую сталь и стекловолокно с 30% нейлона. Уплотнения выполнены из газонепроницаемого бутадиен-нитрильного каучука.
Требования к размещению
Регулятор предназначен для установки в зонах взрывоопасности 1 и 2 по ГОСТ. Может использоваться как в помещениях, так и на улице при условии защиты от осадков. Не допускается эксплуатация в агрессивных средах, разрушающих материалы корпуса и уплотнений.
Монтаж

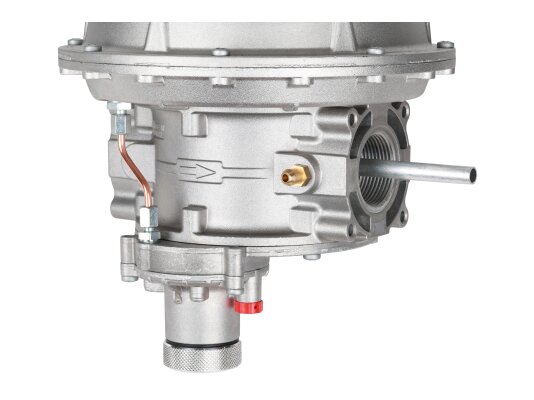

Устройство может устанавливаться на горизонтальные и вертикальные трубопроводы с пружиной, ориентированной вверх (рекомендуется для увеличения срока службы). На корпусе нанесена стрелка, указывающая направление потока. Настройка параметров проводится под контролем манометра, после чего проверяется герметичность соединений.
Область применения
Регулятор Madas RB широко применяется на газорегуляторных пунктах, станциях распределения газа, узлах редуцирования и других газовых объектах.
Преимущества:
- точное и стабильное регулирование давления;
- быстрое срабатывание ПЗК;
- компенсация входного давления;
- конструкция для уличной эксплуатации и работы при температурах до -40 °C;
- наличие предохранительно-сбросного клапана;
- возможность монтажа в разных положениях;
- гарантия 2 года.
Другие модели серии
В наличии и под заказ представлены регуляторы Madas RB с различными диапазонами выходного давления и ПЗК, фланцевыми и резьбовыми соединениями, с индикатором положения ПЗК, с ПСК или без него, со встроенным шумоглушителем, для биогаза и агрессивных газов, а также компактные версии (RBС). Свяжитесь с нами для подробной информации.
Артикул: RB05Z R150
Производитель: Madas, Италия
На складе:
В наличии
