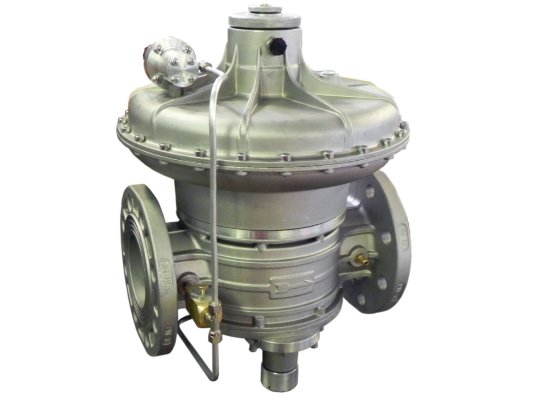

Регулятор давления газа Madas, RBH40Z 120

Регулятор давления газа Madas RBH40Z 120 предназначен для снижения и автоматического поддержания давления газа на заданном уровне, независимо от изменений расхода и входного давления. Оснащён предварительно сжатой пружиной для установки выходного давления. Конструкция комбинированного типа включает предохранительно-запорный клапан, который перекрывает подачу газа при аварийных отклонениях давления, а также сбросной клапан для сброса избыточного давления при кратковременных превышениях.

Типы газа

Регулятор Madas RBH рассчитан на работу с неагрессивными газами, такими как метан, сжиженный газ, азот, воздух и другие сухие газы согласно ГОСТ 5542-87. Для биогаза и агрессивных газов доступны модификации с маркировкой В и W.

Технические параметры:

• комбинированный регулятор прямого действия;
• регулировка выходного давления в диапазоне 1500-2500 мбар;
• точность регулировки ±10 %;
• максимальное входное давление: 6000 мбар;
• давление срабатывания ПЗК: 1800-3300 мбар и 800-1700 мбар;
• регулировка сбросного клапана: 1500-3000 мбар;
• время срабатывания ПЗК менее 1 секунды;
• минимальный расход газа: 0,1 нм3/ч;
• класс герметичности «А» по EN 88-2;
• линейное соединение, монтаж на фланцы DN 40;
• установка возможна горизонтально или вертикально (предпочтительно пружиной вверх);
• рабочий температурный диапазон: от -40 до +60 °C;
• срок службы — 40 лет при соблюдении правил эксплуатации;
• предназначен для зон взрывоопасности 1 и 2 по ГОСТ.

Регулятор не предназначен для работы в агрессивных внешних условиях.

Комплектация

Комбинированный регулятор Madas RBH оснащён предохранительно-запорным клапаном для контроля давления и предохранительно-сбросным клапаном.

Преимущества:

• защитные устройства для безопасной работы;
• быстрое срабатывание ПЗК (менее 1 секунды);
• стабильное поддержание давления;
• высокая герметичность;
• широкий температурный диапазон;
• возможность горизонтальной и вертикальной установки;
• 2-летняя заводская гарантия.

Другие модели серии RBH

Регуляторы давления Madas RBH выпускаются с различными типами соединений: Z – линейное, F, R – угловое, M – U-образное, с диапазонами выходного давления от 800 до 3000 мбар и размерами DN 25–DN 100.

Артикул: RBH40Z 120
Производитель: Madas, Италия
На складе: Да
