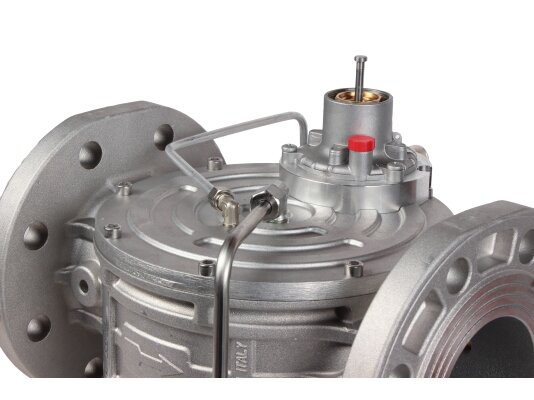

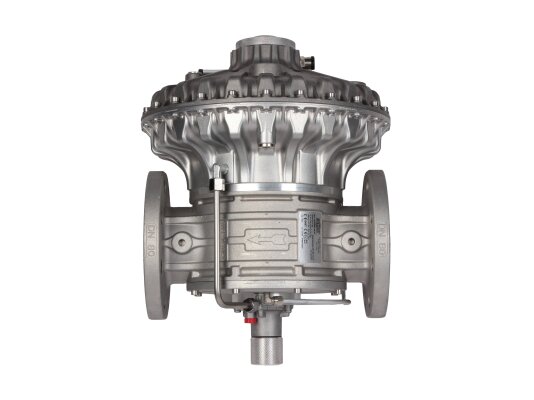

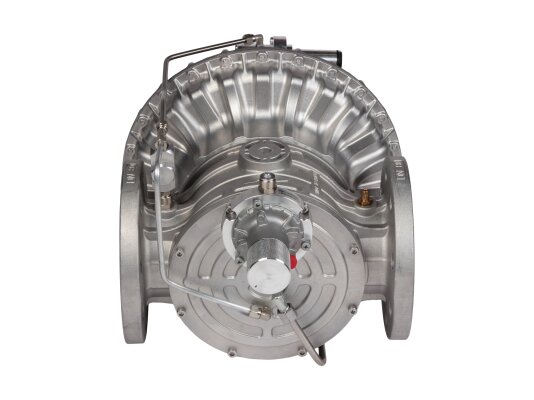

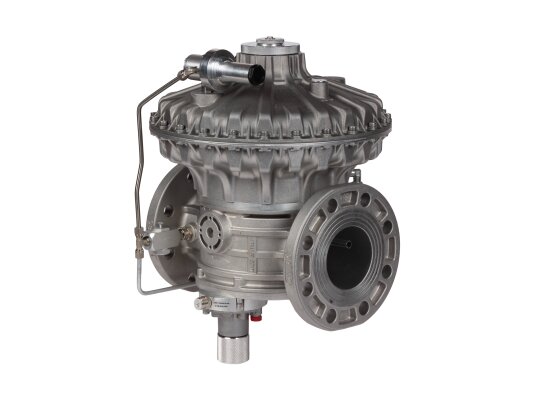

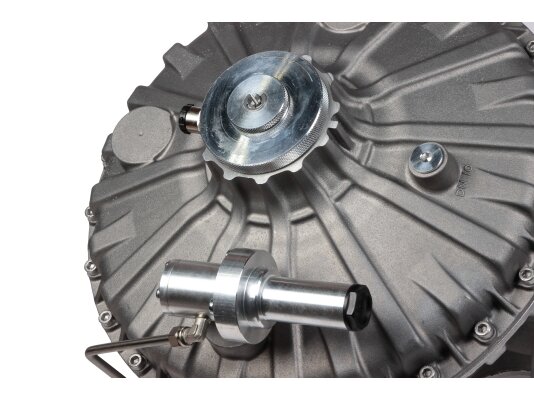

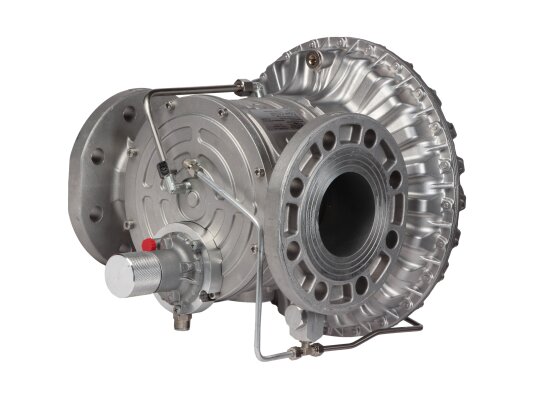

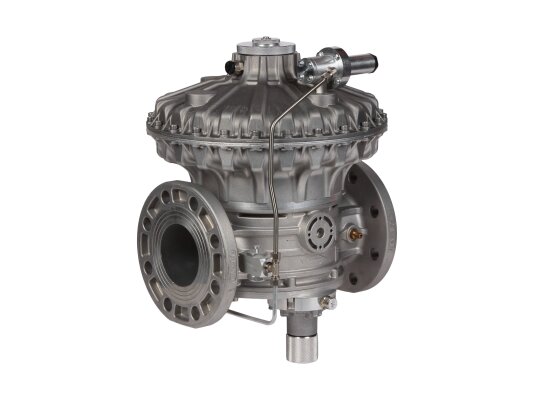

Газовый регулятор давления Madas RBH09Z 130 предназначен для крупных промышленных систем снижения высокого давления газа. Он снижает и стабилизирует давление согласно настройкам пружины, независимо от колебаний входного давления и расхода газа. Модель входит в серию комбинированных регуляторов с дополнительными защитными элементами, такими как отсечной и сбросной клапаны.
Область применения
Данный регулятор подходит для природного и сжиженного газа, азота и других сухих неагрессивных газов, соответствующих ГОСТ 5542-87. Также доступны модификации для биогаза и агрессивных газов (обозначения В и W в названии).
Устройство применяется в крупных газорегуляторных узлах, пунктах редуцирования и распределительных станциях.
Ключевые характеристики:
- комбинированный регулятор прямого действия с точностью регулировки ±10 %;
- максимальное давление на входе: 6000 мбар;
- регулировка выходного давления в диапазоне 2200-3000 мбар;
- настройка давления отсечного клапана: 2700-4200 мбар и 1100-2600 мбар;
- время срабатывания запорного клапана — 1 секунда;
- регулировка сбросного клапана в пределах 2500-3900 мбар;
- минимальный расход газа для работы: 0,1 нм3/ч;
- класс герметичности «А» по EN 88-2;
- линейное соединение с фланцевым монтажом DN 80;
- возможна установка как горизонтально, так и вертикально;
- рабочий температурный диапазон: от -40 до +60 °C;
- предназначен для зон взрывоопасности 1 и 2 по ГОСТ;
- срок службы — 40 лет при соблюдении рекомендаций производителя.
Рекомендуется монтировать регулятор пружиной вверх для максимального срока службы. В иных положениях ресурс эксплуатации сокращается.
Комплектация и материалы
В состав комбинированного регулятора входят:
- предохранительно-запорный клапан (ПЗК), обеспечивающий герметичное перекрытие газа при недопустимых отклонениях давления;
- предохранительно-сбросной клапан (ПСК), предназначенный для сброса избыточного давления.
Корпус и детали изготовлены из алюминия 11S, стекловолокна с 30% нейлона, нержавеющей оцинкованной стали 430 F, штампованного алюминия, латуни ОТ-58 и NBR-каучука. Не рекомендуется использовать в агрессивных средах, разрушающих материалы.
Серия RBH
Регуляторы давления Madas серии RBH доступны с фланцевым или резьбовым соединением (Z – линейное, F, R – угловое, M – U-образное), с рабочим давлением от 800 до 3000 мбар, для неагрессивных и агрессивных газов.
Артикул: RBH09Z 130
Альтернативные артикулы:
RBH09Z99 130
Производитель: Madas, Италия
На складе:
В наличии
