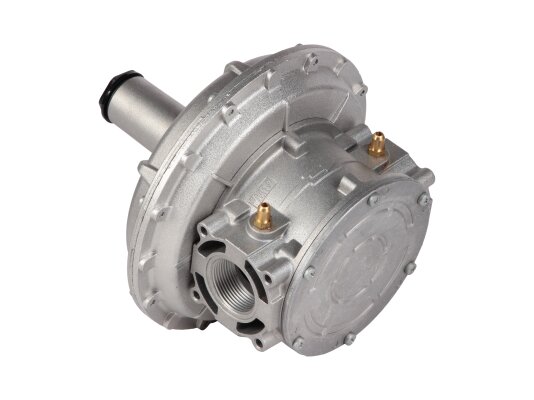

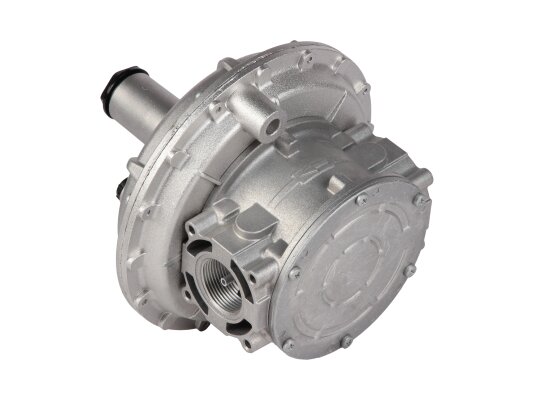

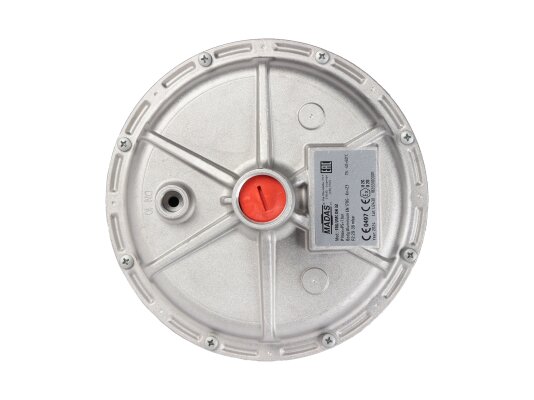

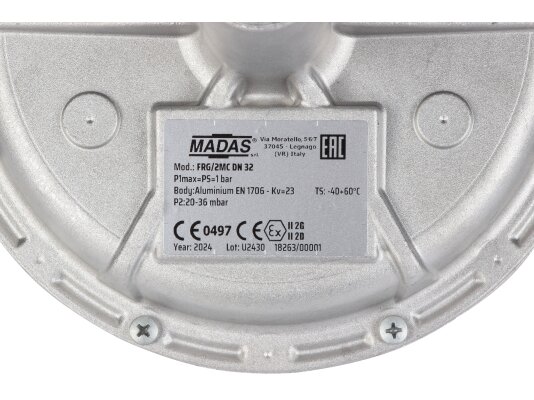

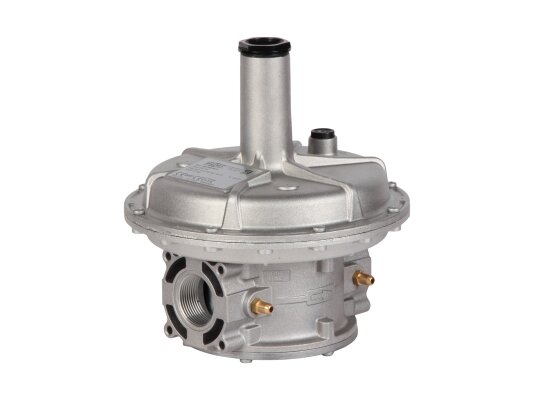

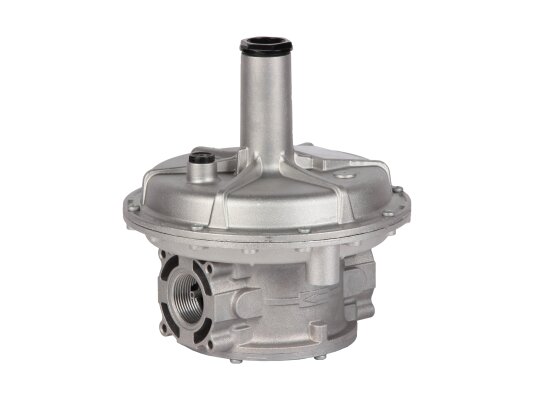

Регулятор давления газа Madas FRG/2MC DN 32, FC05 030

Регулятор давления газа Madas FC05 030 сертифицирован по европейским нормам безопасности. Он снижает и автоматически поддерживает давление газа на заданном уровне перед подачей на горелку. Настройка рабочих параметров осуществляется с помощью пружины. Устройство предназначено для систем с максимальным входным давлением 1 бар и оснащено фильтром грубой очистки для защиты от загрязнений.

Особенности серии FC

• Корпус изготовлен из алюминиевого сплава с высокой коррозионной стойкостью, оснащён резьбовыми отверстиями для монтажа. Рабочие элементы и уплотнения выполнены из латуни, нержавеющей стали (оцинкованной и марки 430 F), алюминия, NBR-каучука, стекловолокна с 30% нейлона и виледона (фильтрующий элемент).
• Конструкция рассчитана на интенсивную промышленную эксплуатацию, воздействие давления и газовой среды. Регулятор прошёл испытания и сертифицирован (ТР № С-IT.МГ0З.В.00093).
• На входе установлен фильтр грубой очистки, задерживающий пыль и примеси. Основные компоненты: корпус, фильтр, пружина регулировки выходного давления, предохранительная, компенсационная и рабочая мембраны.
• Настройка осуществляется в пределах диапазона пружины с контролем по манометру. На корпусе имеется штуцер для контроля давления.

Рабочая среда

Регулятор подходит для систем с метаном, сжиженным газом, азотом, воздухом и другими нейтральными газами (только сухие газы). Доступны специальные версии для биогаза и попутного нефтяного газа.

Основные параметры:

• регулировка пружины: 20-36 мбар;
• максимальное входное давление: 1000 мбар;
• фильтр с очисткой до 50 мкм, класс G2 (по EN 779);
• присоединение резьбовое Rp 1 1/4";
• минимальный расход газа: 0,1 м3/час;
• класс герметичности: А;
• рабочий температурный диапазон: -40...+60 °C;
• максимальная температура поверхности: +60 °C;
• срок службы: 40 лет (фильтр, пружина и мембраны требуют регулярной замены).

Монтаж

Регулятор устанавливается перед горелкой, допускается горизонтальное и вертикальное положение. Место установки — помещения 2-й зоны взрывоопасности по ГОСТ Р 51330.9-99. Запрещается использование в агрессивных средах, разрушающих алюминий, сталь и каучук.

При монтаже стрелка на корпусе должна быть направлена в сторону горелки. Необходимо исключить попадание посторонних предметов внутрь устройства.

Преимущества:

• точное поддержание выходного давления;
• удобство монтажа и настройки;
• встроенный фильтр для очистки газа;
• резьбовое крепление;
• морозостойкость;
• длительный срок службы.

У нас можно приобрести регуляторы давления газа с разными диапазонами настройки и размерами соединений. В наличии и под заказ представлены регуляторы-стабилизаторы Madas FRG/2MC с резьбовыми DN15-DN50 и фланцевыми DN25-DN100, с усиленной мембраной, а также модели для систем с давлением до 2 бар. Обращайтесь за консультацией.

Артикул: FC05 030
Альтернативные артикулы: FC0598 030
Производитель: Madas, Италия
На складе: Да
