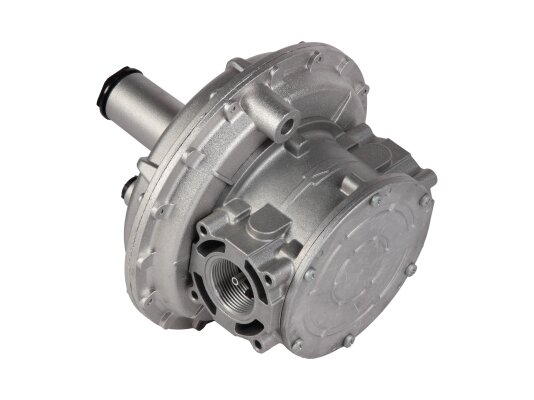

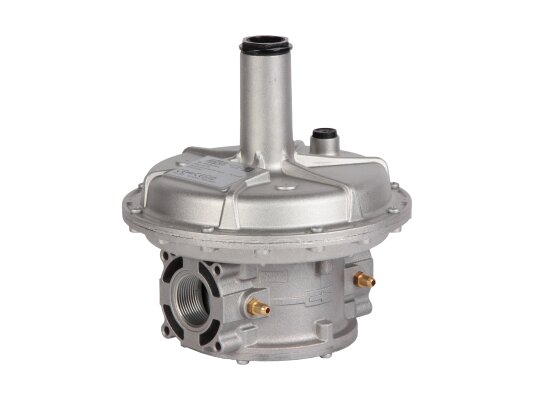

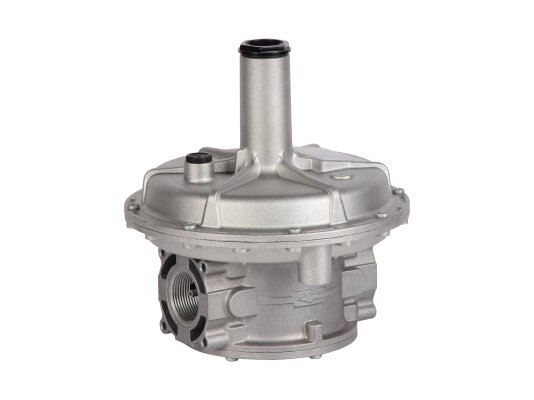

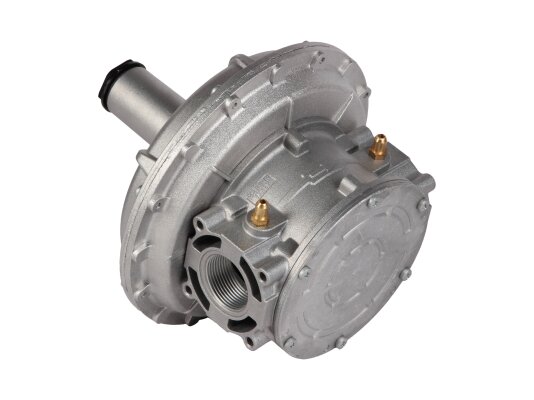

Газовый регулятор давления Madas FC05 020 предназначен для снижения давления газа до диапазона 13-23 мбар, заданного настройкой пружины, и автоматического поддержания этого уровня. Устройство интегрируется в систему управления подачей газа промышленной горелки и рассчитано на входное давление до 1 бар. Для защиты от повреждений, вызванных крупными частицами, регулятор оснащён входным фильтром.
Особенности серии FC
- Корпус регулятора выполнен из прочного алюминиевого сплава, а для подключения к газовой системе предусмотрены резьбовые отверстия. Основные рабочие элементы и уплотнения изготовлены из латуни, нержавеющей стали (оцинкованной и марки 430 F), алюминия, бутадиен-нитрильного каучука, а также из стекловолокна с 30% нейлона и виледона, который используется в фильтрующем элементе.
- Дизайн устройства рассчитан на длительную эксплуатацию, устойчив к перепадам температур и воздействию газообразной среды. Регулятор сертифицирован согласно европейским стандартам (ТР № С-IT.МГ0З.В.00093).
- Для предотвращения повреждений регулятора крупными частицами на входе установлен фильтр грубой очистки.
- Ключевые компоненты включают корпус, фильтр, пружину для регулировки выходного давления, а также предохранительную, компенсационную и рабочую мембраны. Для контроля давления предусмотрен штуцер на корпусе.
- Настройка регулятора осуществляется с учётом характеристик пружины, а параметры давления контролируются с помощью манометра.
Рабочая среда
Этот регулятор давления предназначен для снижения и стабилизации давления, обеспечивая эффективную и стабильную работу промышленного оборудования. Он применяется в системах с метаном, сжиженным газом, азотом, воздухом и другими нейтральными газообразными средами, при условии использования сухих газов. Также доступны специальные версии для биогаза и попутного нефтяного газа.
Основные параметры:
- регулировка давления пружиной в диапазоне 13-23 мбар;
- максимальное входное давление составляет 1000 мбар;
- входной фильтр с размером очистки 50 мкм, класс G2 (согласно EN 779);
- резьбовое соединение Rp 1 1/4";
- минимальный расход газа — 0,1 м3/час;
- герметичность класса А;
- рабочий температурный диапазон от -40 до +60 °C;
- максимальная температура поверхности корпуса — +60 °C;
- срок службы достигает 40 лет при условии регулярной замены фильтра и мембран, а также технического обслуживания.
Монтаж
Регулятор давления устанавливается перед газоиспользующим оборудованием и может монтироваться как в горизонтальном, так и в вертикальном положении. Рекомендуется размещать устройство в помещениях, относящихся к 2-й зоне взрывоопасности согласно ГОСТ Р 51330.9-99. Запрещается эксплуатация в агрессивных средах, которые могут вызвать коррозию алюминия, стали или разрушение каучука.
При монтаже необходимо ориентировать стрелку на корпусе в сторону горелки и исключить попадание посторонних предметов и мусора внутрь регулятора.
Преимущества:
- обеспечивает стабильное поддержание заданного давления;
- встроенный фильтр защищает от загрязнений;
- удобное резьбовое крепление;
- надёжная работа при экстремальных температурах;
- прочность корпуса и внутренних компонентов;
- длительный срок эксплуатации.
На нашем сайте вы можете приобрести регуляторы давления газа с различными настройками давления и типами соединений. В наличии также регуляторы-стабилизаторы Madas FRG/2MC с резьбовыми DN15-DN50 и фланцевыми DN25-DN100, оснащённые усиленной мембраной, предназначенные для систем с давлением до 2 бар. Свяжитесь с нами для получения дополнительной информации.
Артикул: FC05 020
Производитель: Madas, Италия
На складе:
В наличии
