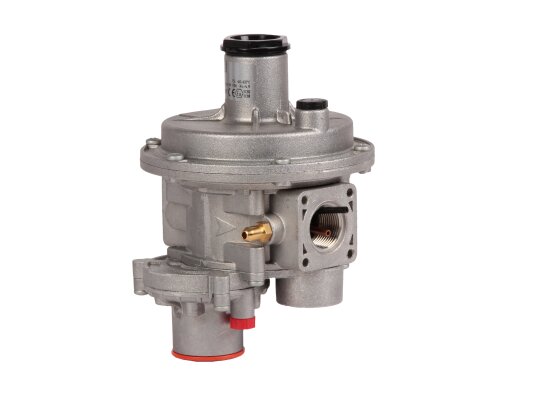

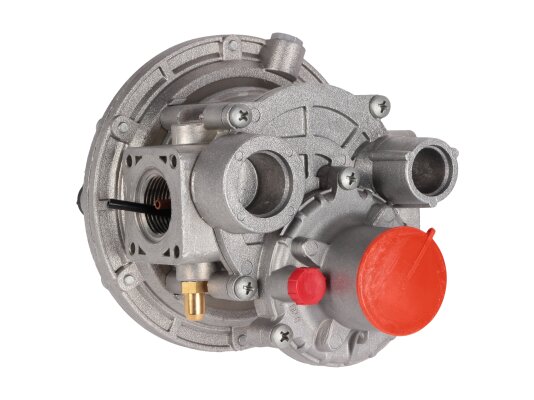

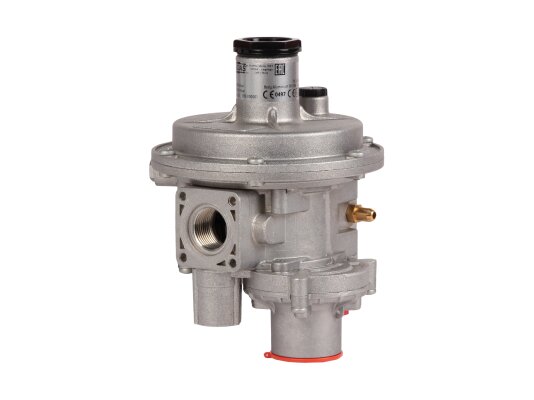

Газовый регулятор Madas FB03Z 120 представляет собой комбинированное устройство с интегрированным фильтром и защитными клапанами. Он снижает давление, учитывая настройку пружины, и поддерживает его на заданном уровне независимо от колебаний давления в распределительной сети.
Ключевые компоненты
В состав регулятора Madas FB03Z входят:
- газовый фильтр с виледоновым элементом, обеспечивающий фильтрацию до 50 микрон;
- предохранительно-запорный клапан (ПЗК), перекрывающий подачу газа при превышении или недостатке давления;
- предохранительно-сбросной клапан (ПСК), который сбрасывает избыточное давление при кратковременных превышениях;
- пружина регулирования давления, предварительно сжатая для заданного диапазона;
- компенсационная мембрана, стабилизирующая входное давление газа.
Область применения
Данный комбинированный регулятор серии «Стандарт» предназначен для промышленных и бытовых газовых систем с небольшим расходом газа. Он подходит для работы с некоррозионными газами, такими как метан, сжиженный газ, воздух, азот и другие сухие газы согласно стандарту 5542-87.
Основные характеристики:
- регулятор с седлом стандартного диаметра 17 мм;
- диапазон настройки пружины: 30-90 мбар;
- точность регулировки давления ±10%;
- герметичность класса «А» по EN 88-2;
- давление срабатывания ПЗК: 50-180 мбар и 20-50 мбар;
- диапазон настройки сбросного клапана: 35-150 мбар;
- время срабатывания ПЗК менее 1 секунды;
- минимальная пропускная способность 0,1 нм3/ч;
- разборный фильтр класса G 2 по EN 779;
- резьбовое соединение с внутренней резьбой Rp 3/4";
- срок службы до 40 лет;
- возможна установка как внутри помещений, так и на улице под навесом;
- предназначен для зон взрывоопасности 1 и 2.
Регулятор не предназначен для эксплуатации в агрессивных средах, разрушающих металл и уплотнители. В помещениях с недостаточной вентиляцией необходимо выводить сбрасываемый газ наружу.
Периодичность обслуживания
Каждые 6 месяцев рекомендуется проверять выходное давление и параметры срабатывания ПЗК и ПСК. Фильтр очищается или заменяется через месяц после начала эксплуатации и далее каждые 5 лет. Мембраны регулятора и ПЗК подлежат замене каждые 5 лет, а пружины — через 20 лет.
Преимущества:
- комбинированная конструкция с защитными клапанами (ПЗК, ПСК);
- встроенный газовый фильтр;
- стабильное поддержание давления;
- герметичность класса А;
- быстрое срабатывание ПЗК (менее 1 секунды);
- возможность уличной установки;
- устойчивость к низким температурам.
У нас можно приобрести регуляторы давления газа Madas и другое оборудование для бытовых и промышленных газовых систем. Серия «Стандарт» FB включает модификации с различными типами соединений: Z – прямое, R, F – угловое, M – U-образное, а также с диапазонами выходного давления от 10 до 900 мбар и диаметрами отверстий DN 15 (1/2”)–DN 25 (1”).
Артикул: FB03Z 120
Альтернативные артикулы:
FB03Z99 120
Производитель: Madas, Италия
