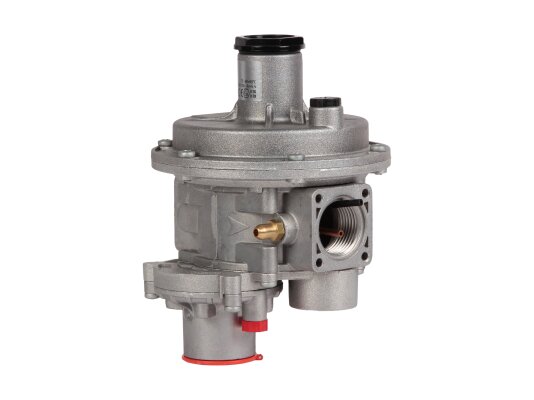

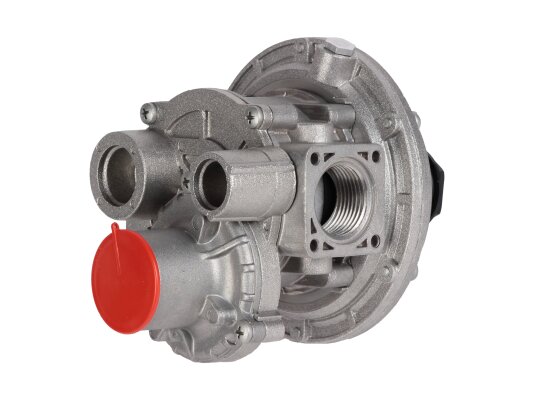

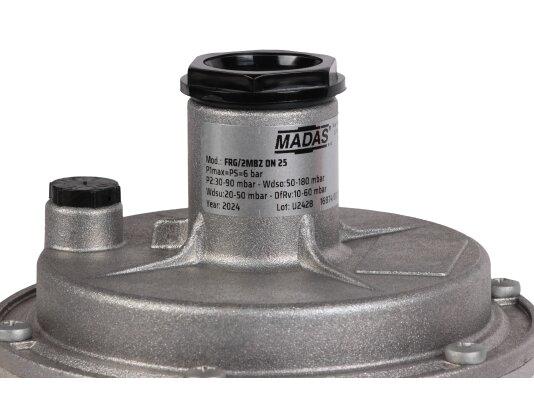

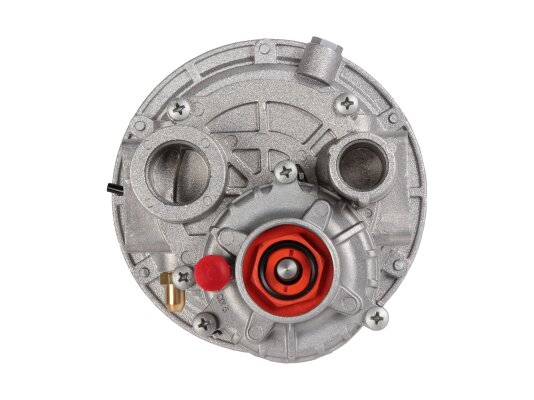

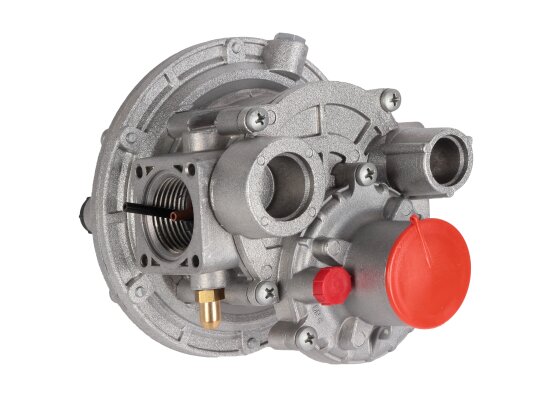

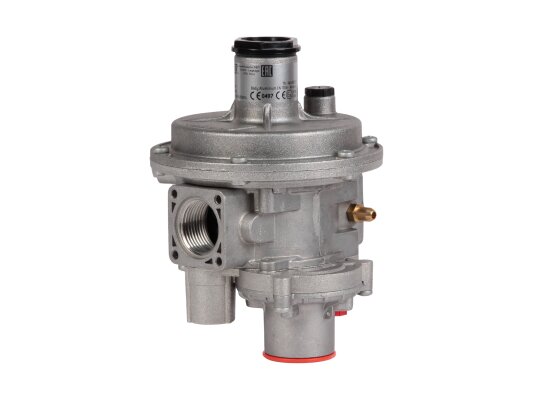

Газовый регулятор давления Madas FB04Z 120 предназначен для систем с небольшим расходом газа. Он автоматически поддерживает заданный уровень давления, не зависящий от колебаний в распределительной сети. В конструкции объединены фильтр и защитные клапаны — сбросной и запорный.
Сфера применения
Комбинированный регулятор серии «Стандарт» подходит для промышленных и бытовых газовых систем с низким потреблением. Он совместим с некоррозионными газами, такими как метан, сжиженный газ, воздух, азот и другие сухие газы согласно ГОСТ 5542-87.
Особенности конструкции
Регулятор Madas FB04Z включает в себя:
- фильтр грубой очистки на входе;
- предохранительно-запорный клапан (ПЗК), который перекрывает подачу газа при опасных превышениях или недостатке давления;
- предохранительно-сбросной клапан (ПСК) для сброса избыточного давления при кратковременных скачках;
- пружину, предварительно настроенную на определённый диапазон давления;
- компенсационную и рабочую мембраны, обеспечивающие стабилизацию и регулировку входного давления;
- корпус с прямым (линейным) соединением, обозначенный буквой Z (также доступны варианты R, F — угловое, M — U-образное соединение).
Материалы регулятора устойчивы к перепадам температуры, коррозии и воздействию углеводородов: оцинкованная нержавеющая сталь, алюминий 11S, латунь ОТ-58, стекловолокно с 30% нейлона, штампованный алюминий, виледон и NBR-каучук.
Важно! Не рекомендуется использовать устройство в агрессивных средах, разрушающих сталь, алюминий и каучук.
Ключевые параметры:
- стандартный диаметр седла — 17 мм;
- регулировка давления в диапазоне 30-90 мбар;
- погрешность регулирования ±10%;
- герметичность класса «А» по EN 88-2;
- настройка давления ПЗК: 50-180 мбар и 20-50 мбар;
- регулировка сбросного клапана: 35-150 мбар;
- время срабатывания ПСК менее 1 секунды;
- минимальный расход газа 0,1 нм3/ч;
- разборный фильтр класса G 2 по EN 779 с очисткой до 50 микрон;
- внутренняя резьба Rp 1" для подключения;
- срок службы — 40 лет;
- возможность установки в помещениях и на открытом воздухе с защитой от осадков;
- рекомендуется монтаж в зонах взрывоопасности 1 или 2.
Обслуживание
Проверка давления и срабатывания ПЗК, ПСК проводится каждые полгода, очистка или замена фильтра — через месяц после запуска и затем каждые 5 лет, замена мембран и пружины — через 5 и 20 лет соответственно.
Преимущества:
- многофункциональное комбинированное устройство;
- встроенные предохранительные клапаны ПЗК и ПСК;
- интегрированный входной фильтр;
- постоянство выходного давления при колебаниях в сети;
- высокая герметичность;
- быстрое срабатывание ПЗК — менее 1 секунды;
- работа при низких температурах.
У нас можно приобрести регуляторы давления газа Madas и другое оборудование для бытовых и промышленных газовых систем. Все актуальные модели представлены в каталоге.
Артикул: FB04Z 120
Альтернативные артикулы:
FB04Z98 120
Производитель: Madas, Италия
На складе:
В наличии
