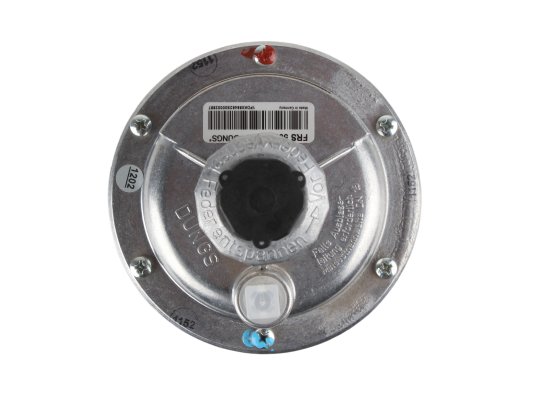

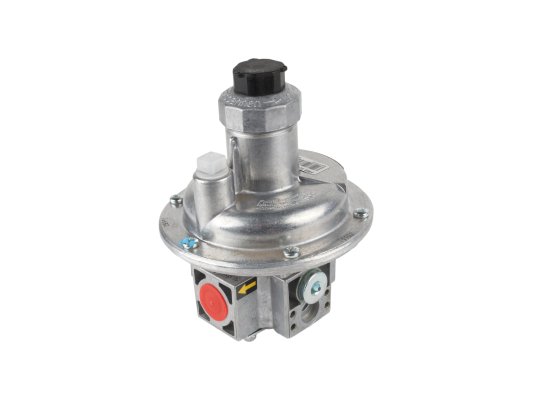

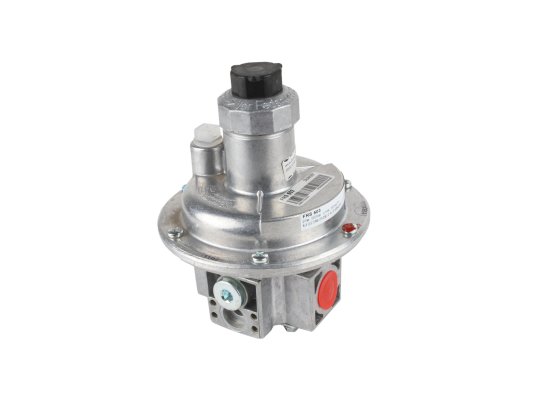

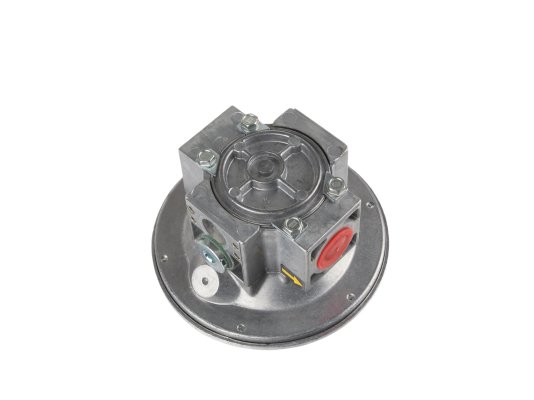

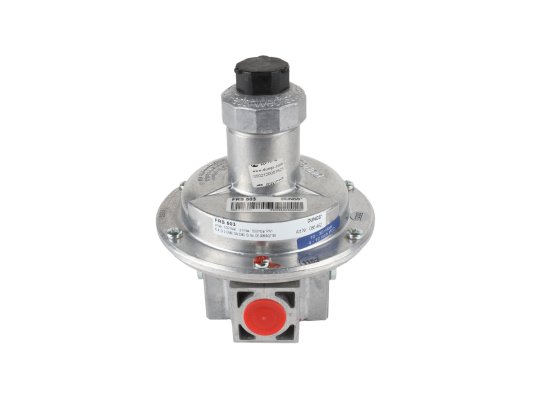

Регулятор давления газа Dungs FRS 503

Регулятор давления газа Dungs FRS 503 обладает высоким коэффициентом расхода и обеспечивает стабильную, чувствительную настройку выходного давления. В конструкции предусмотрены компенсационная и предохранительная мембраны. Максимальное избыточное давление составляет 500 мбар. Соединение — резьбовое Rp 3/8". Стандартный диапазон регулируемого давления — 10-30 мбар (синяя пружина), при необходимости можно подобрать пружины для значений от 2,5 до 500 мбар.

Dungs FRS 503 — универсальный регулятор прямого действия, предназначенный для газовых горелок и других топочных устройств. Он стабилизирует входное давление газа на заданном уровне и отличается компактностью, продуманной конструкцией, высокой пропускной способностью и надежной работой при различных температурах.

Основные параметры

• Максимальное давление: 500 мбар.
• Класс: А, группа 2 по EN 88-1.
• Температура эксплуатации: от -15 °C до +70 °C.
• Выходное давление: 10-30 мбар.
• Газ: семейства 1-3 и нейтральный.
• Соединение: резьбовое Rp 3/8".

Конструкция

Dungs FRS 503 (артикул 086462) оснащён высокочувствительной настройкой выходного давления. Заводская синяя пружина рассчитана на 10…30 мбар, для других значений давления (2,5-500 мбар) используются соответствующие пружины.

Корпус и детали выполнены из алюминия и стали, уплотнения и диафрагмы — из НБК.

На входе установлен компенсирующий мембранный элемент. Предохранительная диафрагма предотвращает утечку газа в окружающую среду, что исключает необходимость монтажа дыхательной линии (кроме редких случаев).

Устройство с внутренним импульсом не требует установки успокоительного участка, но возможно подключение внешнего патрубка для выравнивания выходного давления.

Фиксация регулятора осуществляется резьбовым соединением, допускается установка в горизонтальном или вертикальном положении.

Преимущества:

• чувствительная регулировка выходного давления;
• высокий коэффициент расхода;
• подключение «встык»;
• две встроенные мембраны — компенсационная и предохранительная;
• закрытие при отсутствии расхода;
• универсальность для большинства газовых устройств;
• монтаж в любом положении — горизонтальном или вертикальном.

Перед покупкой регулятора Dungs FRS 503 ознакомьтесь с технической документацией и инструкцией. Для консультации свяжитесь с нами через чат или по телефону.

Артикул: 086462
Производитель: Dungs, Германия
На складе: Да
