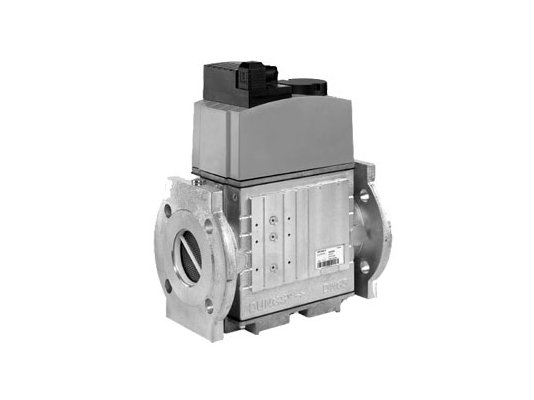

Двойной электромагнитный клапан Dungs DMV-DLE 5080/11 24-28 В, артикул 226106, представляет собой комбинированное запорное устройство, предназначенное для безопасного перекрытия и ограничения подачи газа в горелку. Он применяется в системах автоматического управления промышленными газовыми горелками и заменяет два отдельных электромагнитных клапана. Модульная конструкция предусматривает возможность подключения дополнительных компонентов и приборов Dungs.
Область применения клапанов Dungs DMV-DLE
Двойные электромагнитные клапаны подходят для сухих газов семейств I-III с содержанием H2S не более 0,1 %, а также для нейтральных газообразных сред. Они используются в системах автоматического регулирования и управления газовыми потоками, особенно востребованы при модернизации крупных котельных, позволяя значительно уменьшить размеры газовой рампы благодаря компактной комбинированной конструкции.
Особенности серии DMV-DLE:
- комбинированная запорная арматура с двумя нормально-закрытыми одноступенчатыми клапанами класса А, группы 2 по EN 161;
- быстрое перекрытие потока (срабатывание менее 1 секунды);
- плавное регулируемое открытие второго клапана (до 20 секунд) для мягкого запуска горелки;
- ручная регулировка расхода газа на первом клапане;
- применение в системах с давлением газа до 500 мбар.
Конструкция Dungs DMV-DLE
Клапан выполнен в литом алюминиевом корпусе. Электронные компоненты защищены от пыли и брызг согласно классу IP54. Электроподключение осуществляется через штекерный разъём по стандарту EN 175301-803. Для контроля положения клапана предусмотрена возможность установки индикатора.
Корпус и детали изготовлены из алюминия и нержавеющей стали, без применения цветных металлов. Предусмотрены места для подключения приборов измерения давления, реле минимального и максимального давления, блока контроля герметичности и других устройств Dungs.
Уплотнения клапанных седел выполнены из NBR-каучука, устойчивого к газам и низким температурам, с рабочим диапазоном от -15 до +60 °C. Для защиты уплотнений от загрязнений на входе установлен фильтр из нержавеющей стали с ячейками диаметром 1 мм. Для полной защиты газовой автоматики рекомендуется установка основного фильтра.
Преимущества:
- компактная комбинированная конструкция с двумя электромагнитными клапанами;
- быстрое закрытие для безопасной работы горелки;
- регулировка расхода и времени открытия второго клапана;
- возможность эксплуатации при низких температурах благодаря уплотнениям из NBR;
- встроенные места для подключения дополнительных устройств Dungs;
- встроенный металлический фильтр для защиты уплотнений от износа.
Монтаж
Клапаны Dungs DMV-DLE могут устанавливаться с магнитом в вертикальном или горизонтальном положении. Крепление осуществляется на фланцы DN 80, которые не входят в стандартную комплектацию.
Артикул: 226106
Производитель: Dungs, Германия
На складе:
В наличии
