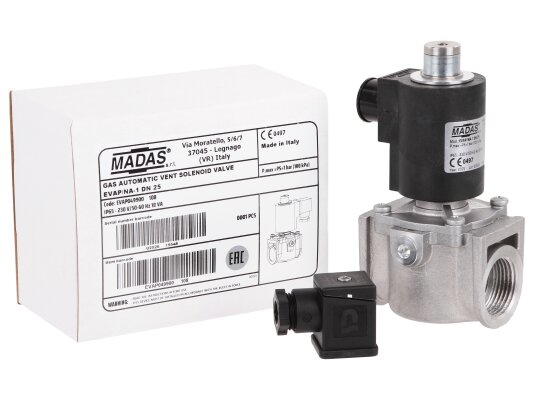

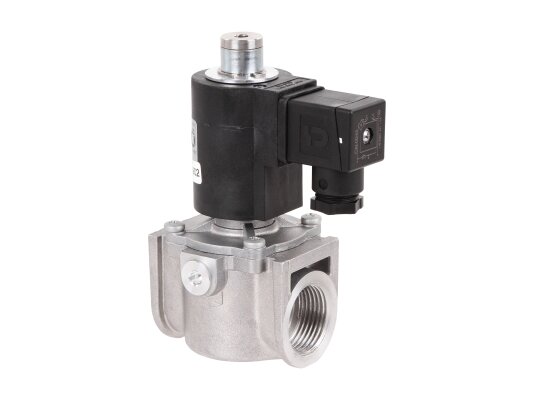

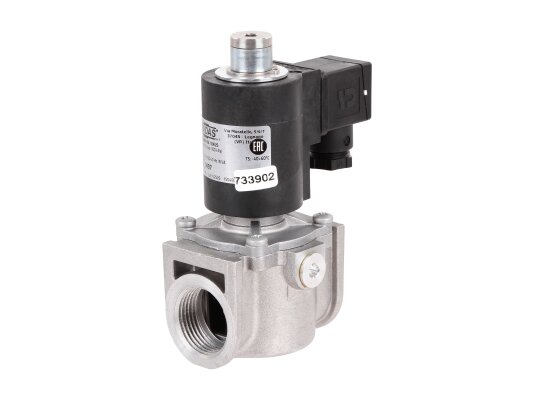

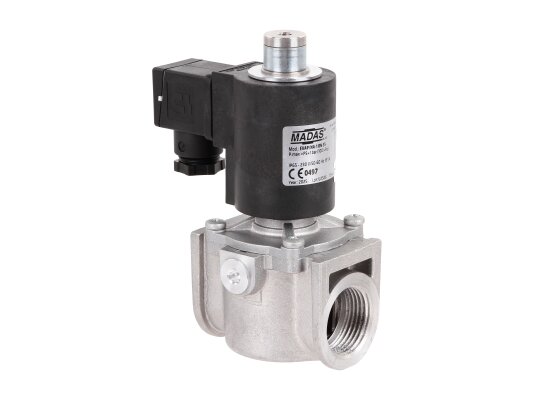

Газовый электромагнитный клапан Madas EVA04 108 рассчитан на максимальное давление газа до 1000 мбар. Предназначен для автоматизации подачи газа на горелку и обеспечения безопасной работы котлов и теплогенераторов. Отличается быстрым срабатыванием, высокой надёжностью, стойкостью к износу и воздействию низких и высоких температур.
Основные характеристики:
- нормально-открытый клапан, закрывается при подаче рабочего напряжения;
- питание от сети 230 В, 50/60 Гц;
- герметичность класса А по европейскому стандарту EN 161;
- максимальное давление газа — 1000 мбар;
- быстрое закрытие — время срабатывания до 1 секунды;
- корпус с уровнем защиты IP65;

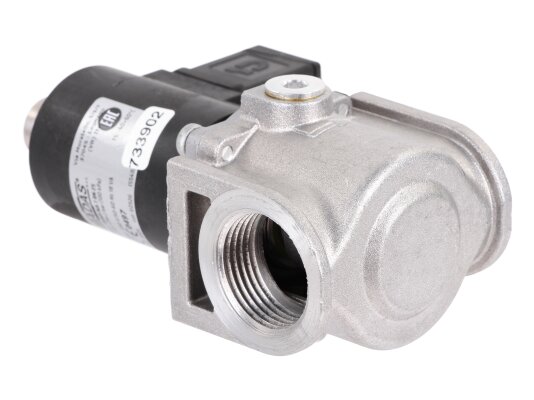

- резьбовые соединения Rp 1" на входе и выходе для интеграции в систему;
- класс изоляции F с нагревостойкостью обмоток до +155 °C;
- рабочий температурный диапазон от -40 до +60 °C;
- ресурс эксплуатации — 100 000 циклов.
Конструкция
Компактный корпус из алюминиевого литья обладает коррозионной стойкостью и обеспечивает безопасную работу с газами. Конструктивные детали изготовлены из нержавеющей оцинкованной стали, стали 430 F, штампованного алюминия 11S, латуни и NBR-каучука, что гарантирует износостойкость и отсутствие утечек.

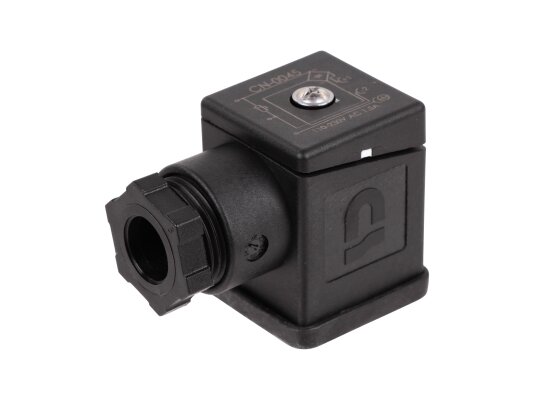

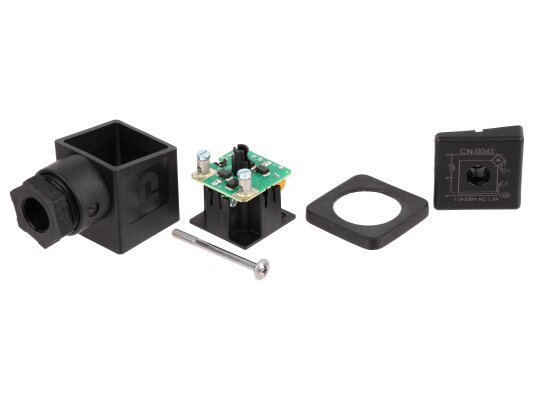

Основные элементы безопасности включают электромагнитную катушку, затвор, уплотнение, верхнюю крышку, стопорные и уплотнительные кольца, возвратную пружину, коннектор и крепёж. Герметичный корпус предотвращает проникновение пыли и влаги, расширяя возможности установки, например, в запылённых помещениях или на улице.
Монтаж
Клапан Madas EVA устанавливается горизонтально или вертикально, кроме варианта с катушкой вниз. При монтаже стрелка на корпусе должна быть направлена в сторону горелки.
Важно! Установка допускается только в средах, не вызывающих коррозию металлических частей и разрушение уплотнений.
Область применения
Клапан используется в газовом оборудовании, работающем с природным газом по ГОСТ 5542-87, обеспечивает безопасность работы топочных установок, предотвращая утечки и своевременно перекрывая газ. Применяется в промышленных котлах, теплогенераторах и водонагревателях.
Преимущества:
- быстрое и надёжное герметичное перекрытие газа (класс А);
- высокий уровень защиты от пыли и влаги;
- компактные размеры для монтажа в ограниченных пространствах;
- конструкция, адаптированная для эксплуатации в любых погодных условиях;
- длительный срок службы;
- возможность установки на горизонтальные и вертикальные трубопроводы.
Линейка Madas EVA
В ассортименте представлены клапаны для систем с давлением газа 360, 500, 1000, 3000 и 6000 мбар, с питанием 12В, 24В и 230В, с резьбовыми и фланцевыми соединениями DN 15-50.
Артикул: EVA04 108
Альтернативные артикулы:
EVAP049900 108
Производитель: Madas, Италия
На складе:
В наличии
