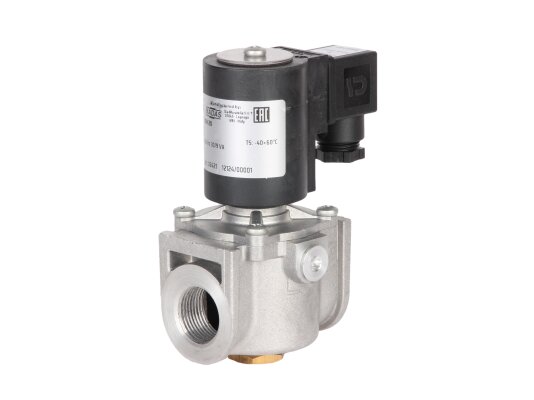

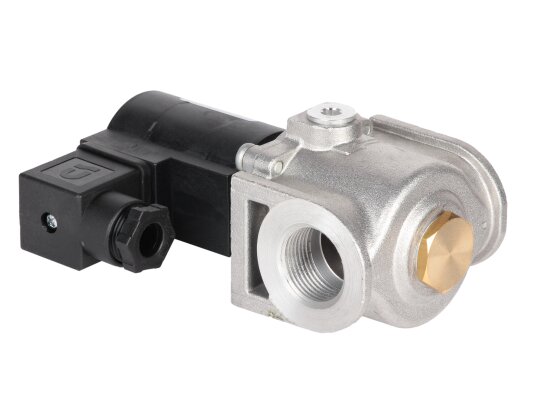

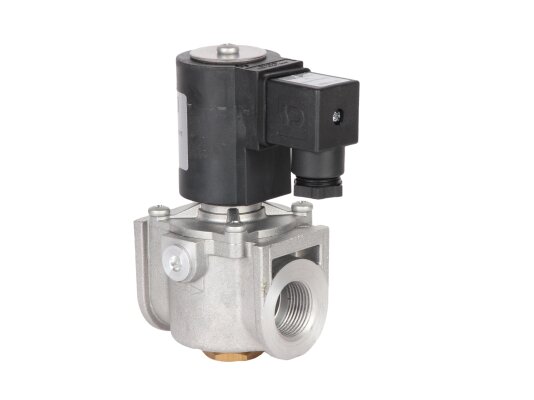

Газовый электромагнитный клапан Madas EVP030067 308 предназначен для установки индикатора положения и рассчитан на давление газа до 3 бар. Он автоматизирует подачу газа на горелку и обеспечивает быстрое и надежное перекрытие потока при отключении питания.
Ключевые особенности
Madas EVP030067 представляет собой нормально-закрытый автоматический клапан с быстрым временем срабатывания. При подаче напряжения катушка открывает клапан, а при отсутствии питания он закрывается.
Технические характеристики:

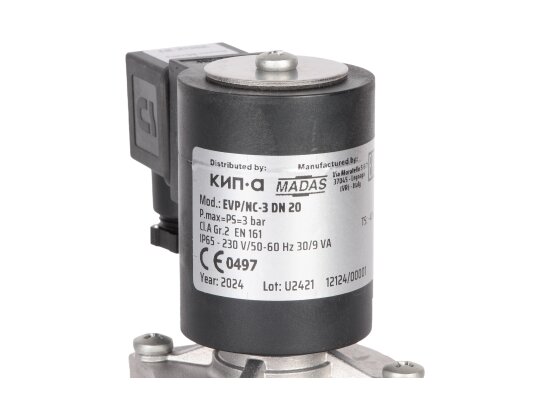

- максимальное давление газа: 3000 мбар;
- напряжение питания: 230 В с допуском -15%/+10%;
- класс герметичности «А» согласно EN 161;
- время открытия и закрытия менее 1 секунды;

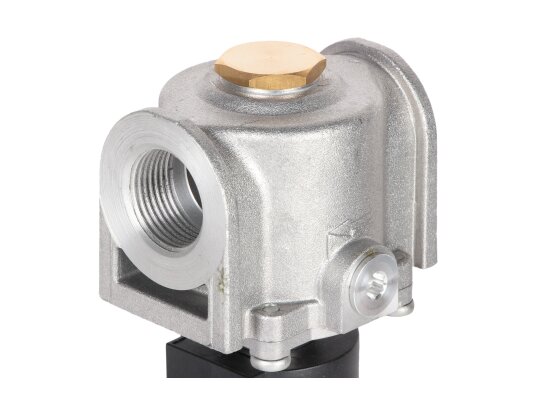

- подключение через резьбовые соединения Rp ¾";
- степень защиты IP65;
- возможна установка в горизонтальном и вертикальном положении;
- ресурс эксплуатации не менее 200 000 циклов (около 10 лет).
Область применения
Клапан Madas EVP030067 подходит для работы с природным, бытовым, сжиженным газом, азотом, воздухом (сухие, неагрессивные газы), а также с биогазом (по запросу с витоновыми уплотнениями). Он выполняет функции запорного и регулирующего устройства, а также обеспечивает безопасность при автоматическом управлении подачей газа. Используется в промышленных котлах, системах подогрева воды, парогенераторах и технологических теплопроводах. Также клапан может применяться для автоматического контроля герметичности и управляться реле давлениями, термостатами и другими приборами.
Конструкция и монтаж
- Клапан подготовлен для установки индикатора положения (концевой микровыключатель CPI) для дистанционного контроля закрытого состояния.
- Изготовлен из коррозионно-стойких и газонепроницаемых материалов (нержавеющая сталь, латунь, алюминий, нейлон 30%, NBR-каучук) и рассчитан на работу при высоком давлении и температурном диапазоне от -40 до +60 °C.

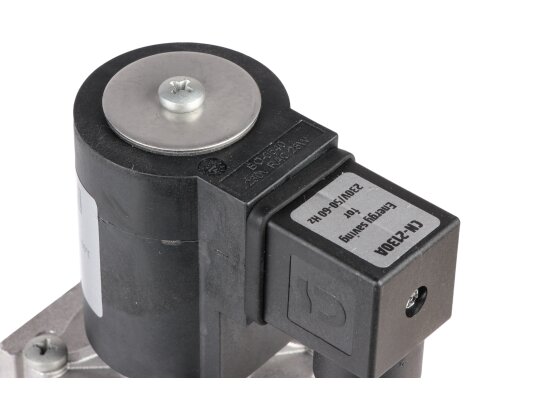

- Катушка и электрические контакты защищены от пыли и влаги, что позволяет устанавливать клапан на открытом воздухе под навесом или козырьком.
- Клапан подходит для монтажа в горизонтальных и вертикальных трубопроводах, при этом запрещается переворачивать электромагнитную катушку. Монтаж осуществляется на резьбовые соединения.
Рекомендации по эксплуатации
Для продления срока службы клапана рекомендуется установить перед ним фильтр, который удаляет твердые частицы и загрязнения из газового потока.
Диагностика и обслуживание
Регулярно проверяется работоспособность затвора и при необходимости меняется уплотнительная прокладка. Внутреннее обслуживание клапана не требуется.
Преимущества:
- автоматическое и быстрое герметичное закрытие;
- возможность дистанционного контроля закрытого положения с индикатором;
- высокая надежность и практически нулевая вероятность отказа;
- работа при давлении до 3 бар;
- выполнение для эксплуатации в любых погодных условиях;
- высокая степень защиты от пыли и влаги;
- минимальные требования к обслуживанию.
Линейка электромагнитных клапанов EVP/NC включает модели с соединениями DN15-150 (резьбовые и фланцевые), напряжением 230В, 12В, 24В, с фильтром или без, с индикатором или без, рассчитанные на максимальное давление среды 360, 1000, 3000 и 6000 мбар.
Артикул: EVP030067 308
Альтернативные артикулы:
EV031667 308
Производитель: Madas, Италия
На складе:
В наличии
