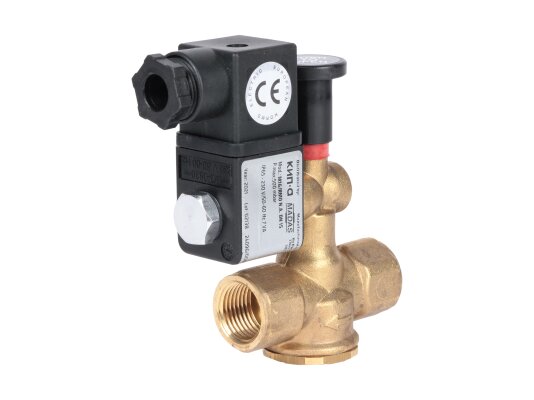

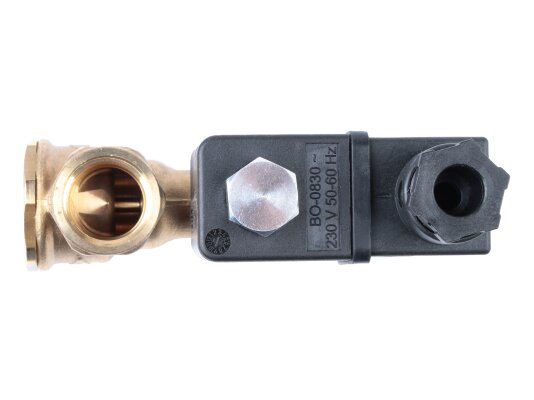

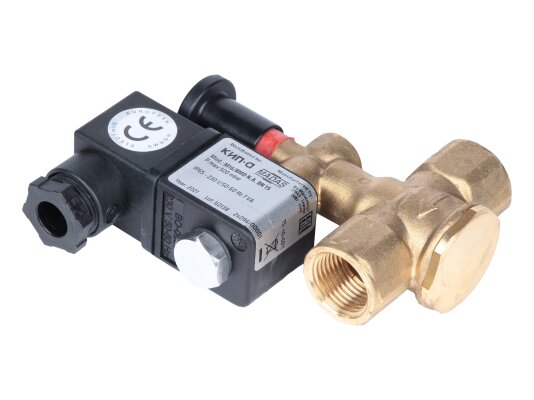

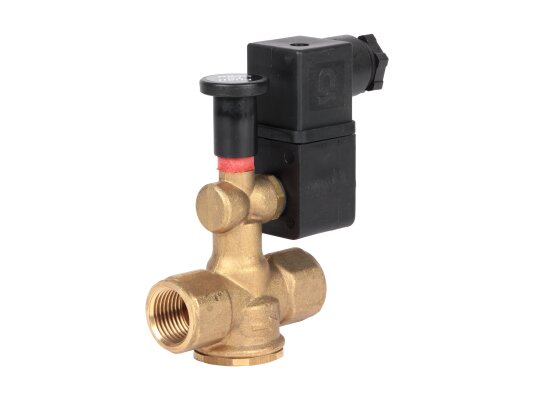

Газовый электромагнитный клапан Madas M16/RMO N.A. DN 15

Электромагнитный газовый клапан Madas RO02 008 представляет собой быстро срабатывающее нормально-открытое запорное устройство с ручным взводом. Используется в промышленных системах с рабочим давлением газа до 500 мбар.

Типы газа

Рабочие среды включают метан, сжиженный газ, азот и сухой воздух. Версии для биогаза и попутного газа доступны по отдельному запросу.

Особенности

M16/RMO N.A. — нормально открытый электромагнитный клапан с ручным взводом и быстрым закрытием. Для открытия предусмотрена рукоятка, взвод выполняется поэтапно с учетом уравнивания давления на входе и выходе. Закрытие происходит при подаче напряжения на электромагнитную катушку.

Основные характеристики:

• питание от сети 230 В, с допуском -15%/+10%, 50/60 Гц;
• максимальное давление газа — 500 мбар;
• герметичность класса «А» по EN 161;
• быстрое перекрытие газа за менее чем 1 секунду;
• резьбовые соединения Rp 1/2" для интеграции в систему;
• изоляция класса нагревостойкости F (+155°);
• рабочий температурный диапазон от -40 до +60 °C;
• максимальная температура корпуса +70 °C;
• установка в горизонтальные или вертикальные трубопроводы с катушкой сверху;
• срок службы до 10 лет (6000 циклов работы).

Область применения

Клапан Madas RO02 используется как запорно-регулирующий элемент в магистральных газопроводах и газогорелочных системах с давлением до 500 мбар.

Конструкция

Корпус клапана выполнен из латуни с внутренней резьбой для монтажа. В конструкции применяются нержавеющая сталь (оцинкованная, марка 430F), штампованный алюминий, латунь, алюминий 11S и NBR-каучук, устойчивые к газам, износу и температурным воздействиям. По желанию клиента на входе может устанавливаться фильтрующая сетка.

Электрические контакты защищены по стандарту IP65, что обеспечивает надежную работу в промышленных условиях и на открытом воздухе.

Место установки

Клапан допускается устанавливать в помещениях зоны 2 по классификации взрывоопасных зон. Среда не должна вызывать коррозию металлов и разрушение уплотнителей. При наружной установке требуется защита от атмосферных осадков.

Монтаж обычно выполняется перед регулятором давления с учетом направления потока газа, обозначенного стрелкой на корпусе. Необходимо обеспечить свободный доступ к рычагу взвода.

Артикул: RO02 008
Альтернативные артикулы: R00216 008
Производитель: Madas, Италия
На складе: Да
