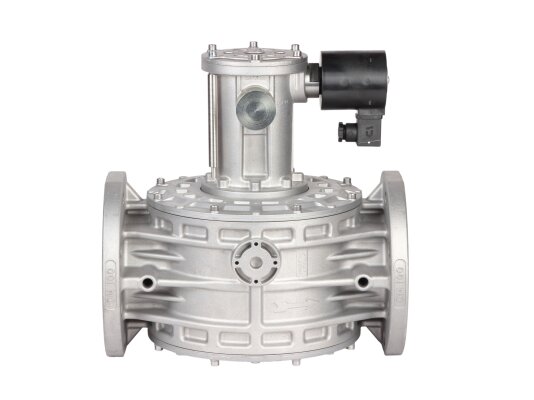

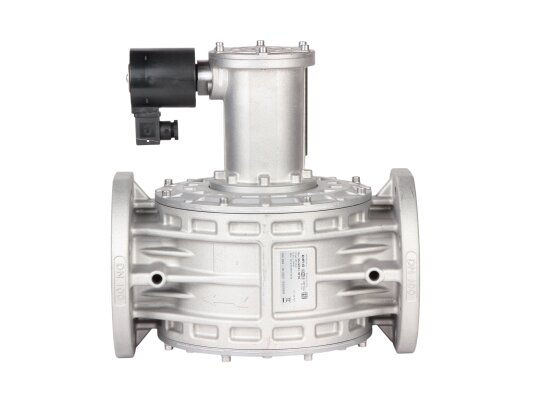

Электромагнитный газовый клапан Madas CX10C 008 с функцией автоматического закрытия и ручным взводом широко применяется в качестве запорно-регулирующего элемента в трубопроводах и промышленных горелках с рабочим давлением до 500 мбар. Подходит для работы с природным газом, воздухом, азотом и сжиженным нефтяным газом.
Описание клапана

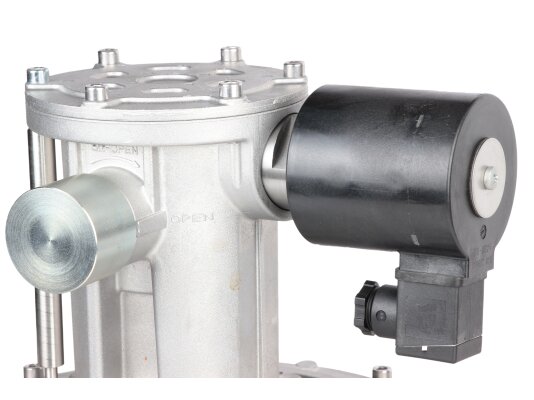

Этот электромагнитный клапан является нормально-закрытым устройством с быстрым временем срабатывания и ручным взводом. При отключении питания поток газа перекрывается менее чем за 1 секунду. Взвод клапана выполняется вручную при подаче напряжения на катушку. Для контроля положения клапана (открыт/закрыт) можно установить индикатор.

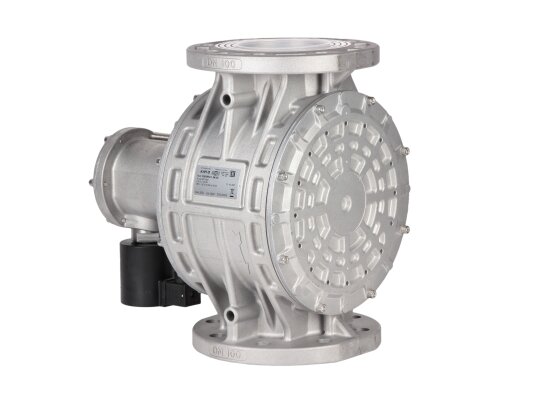

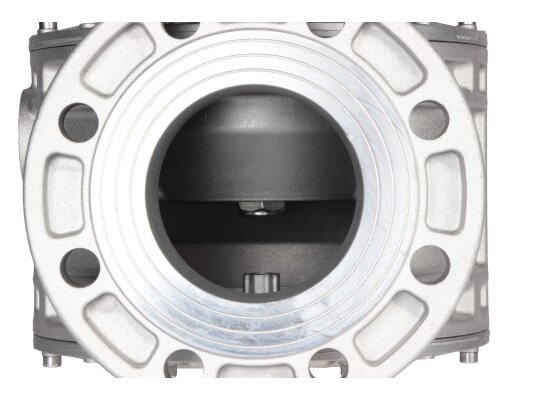

Корпус изготовлен из алюминиевого литья, устойчивого к механическим нагрузкам, температурным перепадам и давлению рабочей среды. Детали из нержавеющей стали и герметичные уплотнения обеспечивают безопасную эксплуатацию с газами.

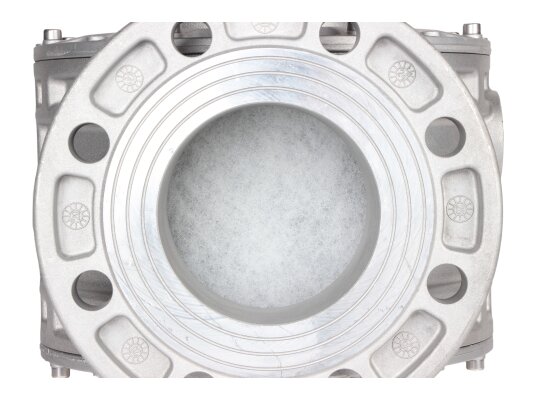

Поток газа проходит через встроенный фильтр-сетку с размером ячеек 50 микрон, что защищает клапан от загрязнений и продлевает срок службы.
Электрические контакты имеют защиту IP65, что гарантирует надежную работу в условиях пыли и влаги, как в помещениях, так и на улице.

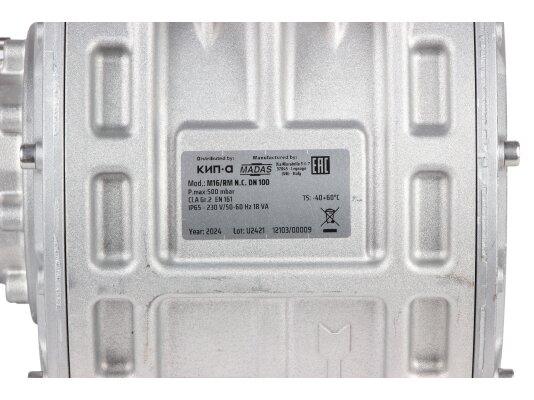

Основные характеристики:
- питание от сети 230 В с допуском -15%/+10%;
- нормально-закрытый клапан с герметичностью класса «А» по EN 161;
- применение в системах с давлением до 500 мбар;
- время закрытия при отключении питания менее 1 секунды;
- рабочий температурный диапазон от -40 до +60 °C;

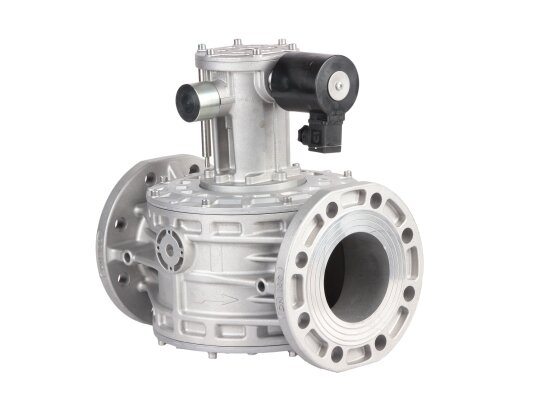

- монтаж с помощью фланцев DN 100;
- срок службы не менее 10 лет (6000 циклов);
- возможна установка на горизонтальные и вертикальные трубопроводы.
Место установки
Клапан Madas M16/RM NC может устанавливаться как внутри помещений, так и на открытом воздухе при отсутствии взрывоопасных смесей и агрессивных условий, способных повредить материалы корпуса и уплотнений.
Монтаж осуществляется так, чтобы стрелка на корпусе совпадала с направлением потока газа. Механизм взвода клапанов DN65-DN250 должен располагаться на уровне или выше газовой трубы. Необходимо обеспечить свободный доступ к ручному рычагу взвода.
Обслуживание
В процессе эксплуатации рекомендуется регулярно очищать фильтр от загрязнений или заменять его, а также при необходимости менять резиновую прокладку крышки.
Серия Madas M16/RM NC
В серии представлены электромагнитные клапаны с резьбовыми и фланцевыми соединениями DN20-50, DN25-300, с питанием 12В, 24В, 230В, для систем с максимальным давлением 500 и 6000 мбар.
Артикул: CX10C16 008
Производитель: Madas, Италия
На складе:
В наличии
