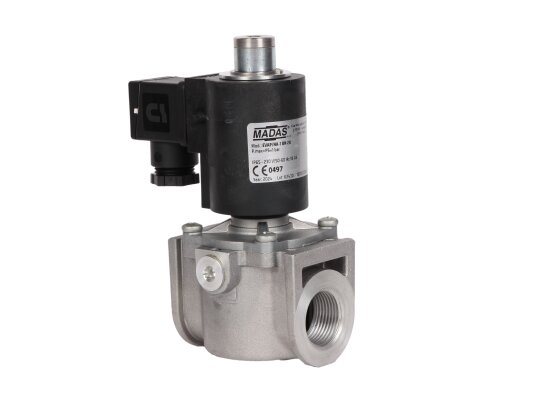

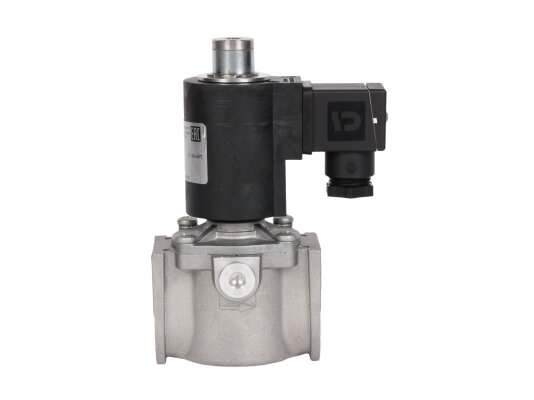

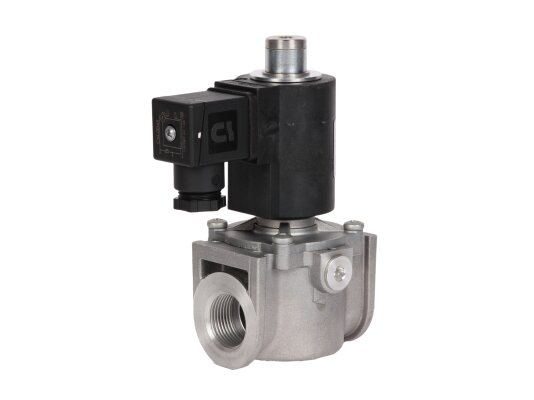

Газовый электромагнитный клапан Madas EVA03 108 предназначен для автоматизации подачи газа на горелку и обеспечивает безопасность, мгновенно перекрывая газ при подаче напряжения на электромагнитную катушку. Подходит для систем с максимальным давлением природного газа до 1000 мбар.
Характеристики и особенности:
- клапан нормально-открытого типа, закрывается при подаче питания на электромагнитную катушку;
- максимальное давление газа на входе — 1000 мбар;
- питание от сети 230 В с допуском -15%/+10%, 50/60 Гц;
- герметичность класса А согласно EN 161;
- быстрое срабатывание — время закрытия менее 1 секунды;
- подключение через резьбовые соединения Rp 3/4";
- класс изоляции F с температурой нагрева до +155 °C;
- рабочий температурный диапазон от -40 до +60 °C;
- ресурс работы — 100 000 циклов;
- установка возможна в горизонтальном или вертикальном положении, кроме варианта с катушкой вниз.
Конструкция и материалы

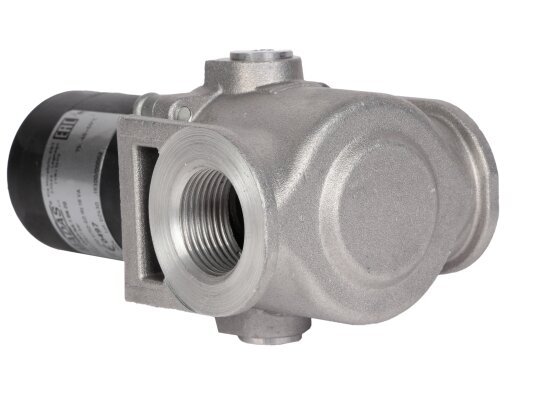

Корпус компактного размера изготовлен из алюминиевого сплава. В конструкции применены детали и уплотнения из нержавеющей оцинкованной стали, стали марки 430 F, штампованного алюминия 11S, латуни и резины NBR, что обеспечивает устойчивость к коррозии и износу.

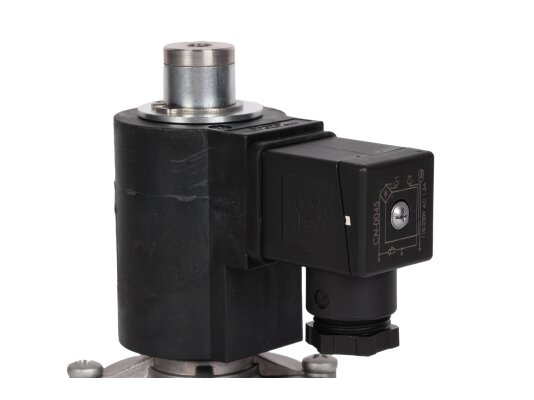

Основные элементы запорного механизма включают электромагнитную катушку, стопорное и уплотнительное кольца, затвор, уплотнение, крышку, возвратную пружину, коннектор и крепеж. Герметичный корпус защищён от пыли и влаги (класс IP65), что позволяет использовать клапан в запылённых помещениях и при попадании струй воды.
Важно! Монтаж и эксплуатация клапана допускаются только в средах, не содержащих агрессивных веществ, разрушающих материалы конструкции.
Область применения
Клапан предназначен для систем сжигания природного газа по ГОСТ 5542-87, выполняет функцию безопасности, предотвращая утечки. Используется в промышленных паровых и водогрейных котлах, теплогенераторах и технологическом оборудовании.
Преимущества:
- мгновенное и герметичное перекрытие газа;
- надёжная электрозащита;
- компактные размеры для удобства монтажа в ограниченном пространстве;
- конструкция, адаптированная для эксплуатации в любых погодных условиях;
- длительный срок службы;
- возможность установки на горизонтальные и вертикальные газопроводы;
- Линейка Madas EVA
В ассортименте Madas EVA представлены клапаны с резьбовыми и фланцевыми соединениями DN 15-50, питающиеся от 12В, 24В или 230В, рассчитанные на давление газа до 360, 500, 1000, 3000 и 6000 мбар.
Артикул: EVA03 108
Альтернативные артикулы:
EVAP039800 108
Производитель: Madas, Италия
На складе:
В наличии
