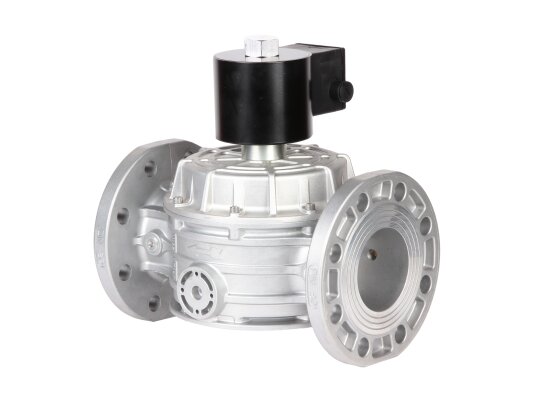

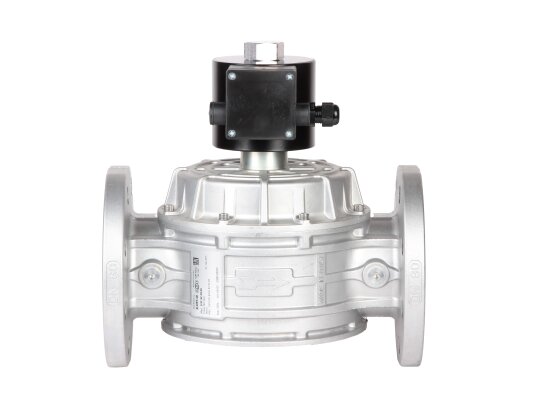

Газовый электромагнитный клапан Madas EVPC090066 008 — быстро срабатывающее запорное устройство нормально-закрытого типа, предназначенное для промышленных газовых систем. Максимальное давление рабочей среды не превышает 360 мбар. Клапан открывается при подаче питания на электромагнитную катушку и закрывается при отключении, обеспечивая герметичность и безопасность работы горелки. Особенностью является возможность установки индикатора положения, встроенный фильтр и компактные размеры корпуса (серия «компакт»).
Рабочая среда
Клапан Madas EVPC090066 подходит для природного, бытового, сжиженного нефтяного газа, азота и воздуха (сухие неагрессивные газы). При использовании уплотнений из витона допускается применение с биогазом (по запросу).
Конструктивные особенности

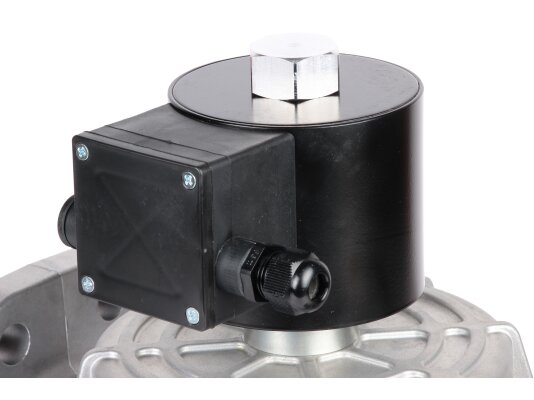

- Клапан подготовлен для установки микровыключателя CPI, который передает сигнал о закрытии на дистанционное устройство. Индикатор представляет собой геркон с нормально-разомкнутым контактом.
- Корпус выполнен из литого алюминиевого сплава, а внутренние детали из нержавеющей стали, латуни и алюминия, что обеспечивает устойчивость к температурным воздействиям и коррозии. Уплотнения из NBR-каучука предотвращают утечки газа.
- Устройство рассчитано на эксплуатацию в широком температурном диапазоне от -40 до +60 °C.
- Благодаря защите по стандарту IP65 корпус устойчив к пыли и влаге, что позволяет использовать клапан в запыленных помещениях и на улице под защитным козырьком.

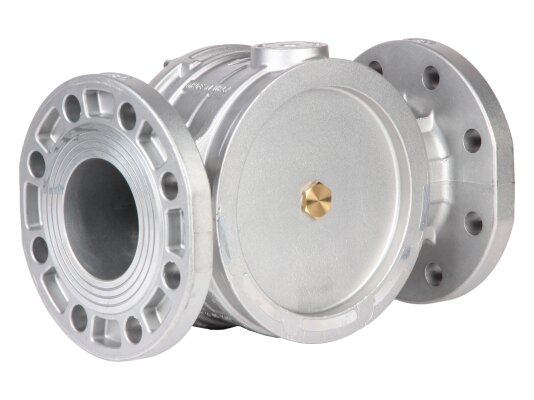

- На входе установлен обслуживаемый фильтр, задерживающий твердые частицы и загрязнения.

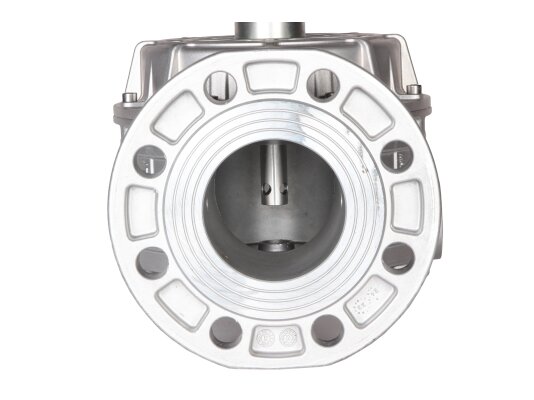

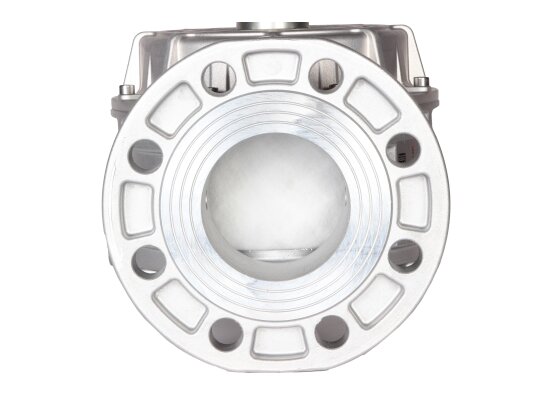

- Клапан монтируется на горизонтальных и вертикальных участках трубопровода с помощью фланцев.
- Энергосберегающий контур снижает потребление электроэнергии клапаном.
Область применения
Клапан Madas EVPC090066 применяется в промышленных отопительных, водогрейных котлах, теплогенераторах и технологических теплопроводах для управления подачей газа и обеспечения безопасности работы оборудования. Может использоваться в системах автоматического контроля герметичности с управлением через реле давления, термостаты и другие устройства.

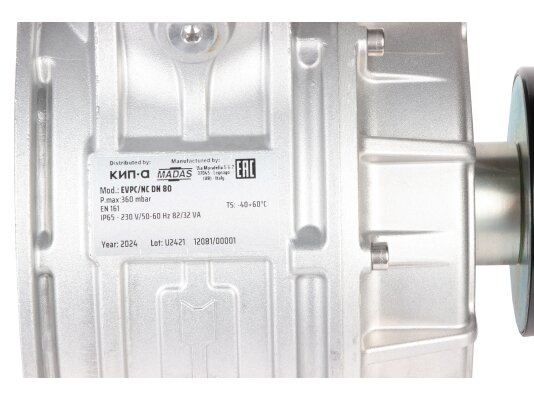

Основные характеристики модели:
- класс герметичности «А» по EN 161;
- время быстрого открытия и закрытия менее 1 секунды;
- максимальное давление рабочей среды 360 мбар;
- рабочее напряжение 230 В с допустимыми отклонениями -15% и +10%;
- монтаж с помощью фланцев DN 80;
- температурный диапазон эксплуатации от -40 до +60 °C;
- степень защиты IP65;
- возможна установка горизонтально и вертикально, катушка вверх;
- ресурс работы — 10 лет или 100 000 циклов.
Ограничения по установке
Клапаны Madas EVPC090066 не рекомендуется устанавливать в агрессивных средах, способных повредить корпус и детали.
Преимущества:
- быстрое открытие и закрытие;
- возможность установки индикатора закрытого положения (опция);
- энергосберегающий контур;
- компактные размеры корпуса;
- встроенный фильтр для защиты от загрязнений;
- защита корпуса от пыли и влаги;
- возможность эксплуатации на улице и в любых погодных условиях;
- минимальные требования к обслуживанию.
Обслуживание
Техническое обслуживание клапана включает очистку фильтра, проверку работы затвора и замену уплотнений. Внутренние части не требуют дополнительного ухода.
Артикул: EVPC090066 008
Альтернативные артикулы:
EVPC091666 008;00-00000268
Производитель: Madas, Италия
На складе:
В наличии
