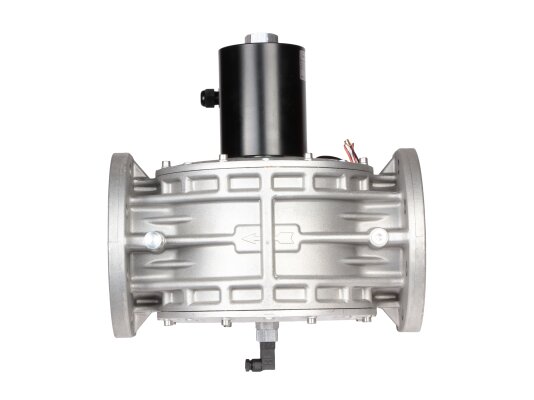

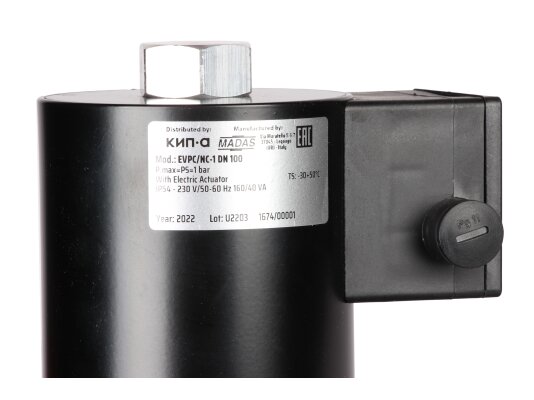

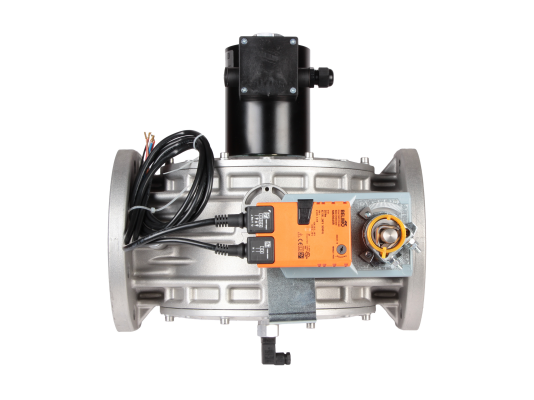

Газовый электромагнитный клапан Madas EVPC/NC-1 DN 100, артикул EVCA100066 108 – компактная модель с интегрированной заслонкой, управляемой сервоприводом. Предназначен для автоматизации подачи газа и регулировки его расхода. Максимальное рабочее давление – 1 бар.
О клапанах Madas EVCA
Клапаны Madas EVCA – это нормально закрытые автоматические устройства в компактном корпусе. Благодаря уменьшенным размерам их легко устанавливать в ограниченных пространствах. Закрываются за 1 секунду при отключении питания, открываются при подаче напряжения на электромагнитную катушку. Рабочее напряжение – 230 В с допуском -10%/+10%.
Подходят для работы с метаном, сжиженным газом и воздухом (сухие неагрессивные газы по ГОСТ 5542-87).
Основные характеристики:
- работа в системах с давлением до 1000 мбар;
- класс герметичности «А» по EN 161;
- фланцевое подключение DN 100;
- электрозащита контактов IP54;
- изоляция класса F с максимальной температурой +155 °C;
- возможность горизонтального (катушка сверху) и вертикального монтажа;
- срок службы не менее 10 лет;
- гарантия 2 года;
- работа при температурах от -10 до +60 °C.
Конструкция и комплектность

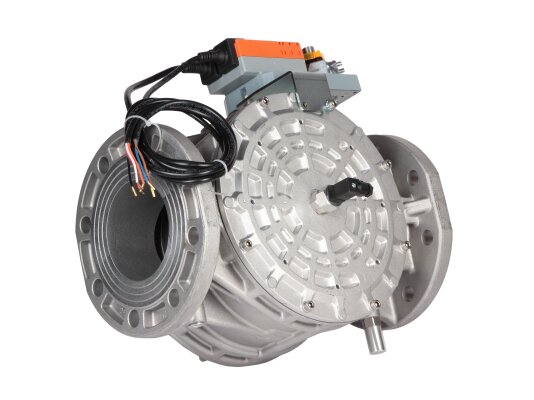

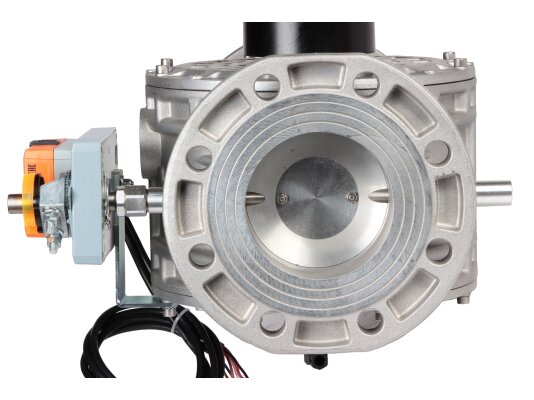

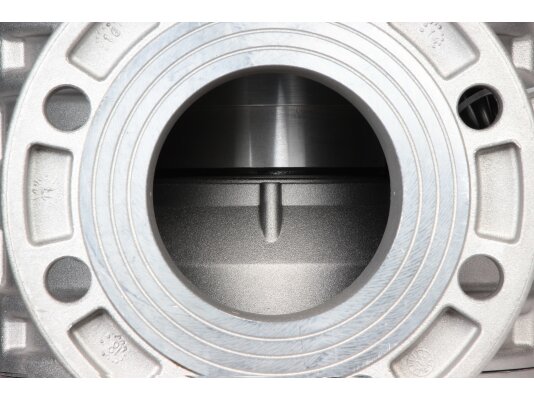

Madas EVCA100066 оснащён заслонкой с электроприводом для регулировки объёма газа, управляемой автоматикой горелки.
В корпусе предусмотрено место для индикатора положения, облегчающего контроль состояния клапана.
Корпус выполнен из алюминия с коррозионной защитой, детали из нержавеющей стали, уплотнения газонепроницаемы.

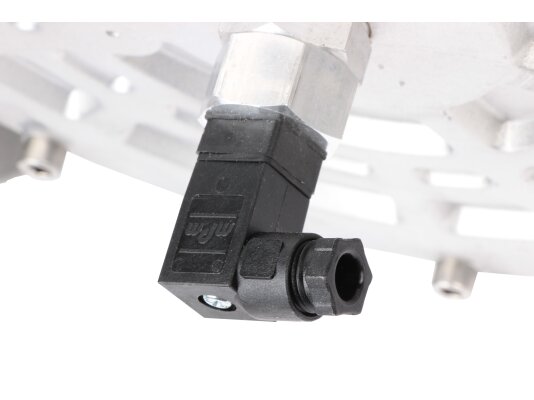

Клапан оснащён коннектором с энергосберегающим контуром, который активируется через 30-40 секунд после подачи напряжения на катушку.

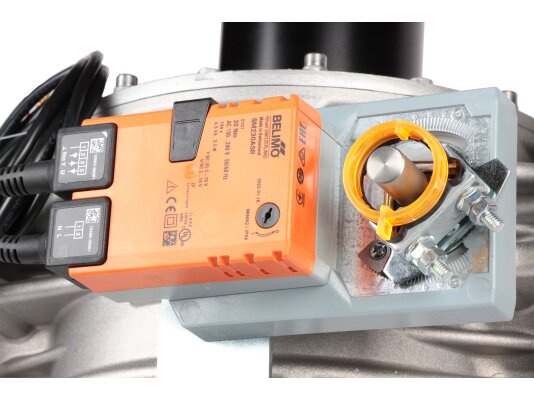

Заслонка приводится в движение электроприводом Belimo SM230ASR-TP, время полного открытия – до 150 секунд.
Монтаж
Клапан устанавливается горизонтально или вертикально (катушка сверху) с учётом направления потока, указанного на корпусе. Крепление осуществляется фланцевыми соединениями.
Область применения
Madas EVCA100066 применяется в системах дистанционного управления горелками промышленных котлов и теплогенераторов для эффективного контроля подачи газа и надёжного перекрытия потока. Выполняет функции запорного и регулирующего устройства, а также элемента безопасности. Может использоваться в системах автоматического контроля герметичности.
Преимущества:
- электропривод заслонки для регулировки расхода газа;
- быстрое и герметичное перекрытие газопровода;
- энергосберегающий контур для снижения энергопотребления;
- компактные размеры для удобства монтажа в ограниченных пространствах.
Условия размещения
Клапан допускается устанавливать в помещениях с зоной взрывоопасности 2. Не рекомендуется использовать в средах, разрушающих металл, алюминий и уплотнительные материалы.
Артикул: EVCA100066 108
Альтернативные артикулы:
EVCA101636 108
Производитель: Madas, Италия
