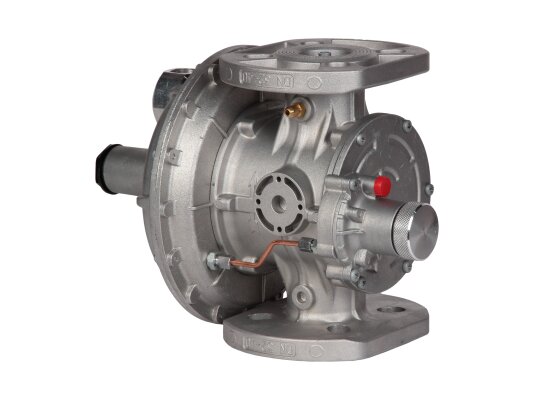

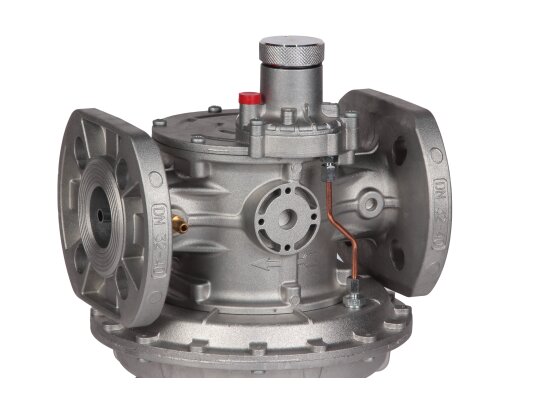

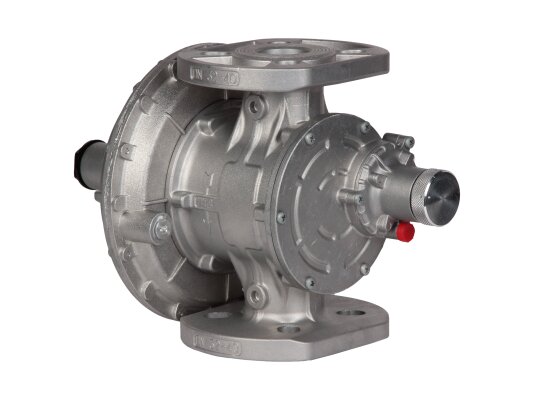

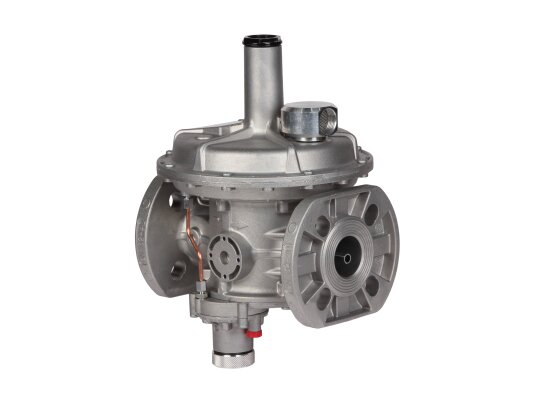

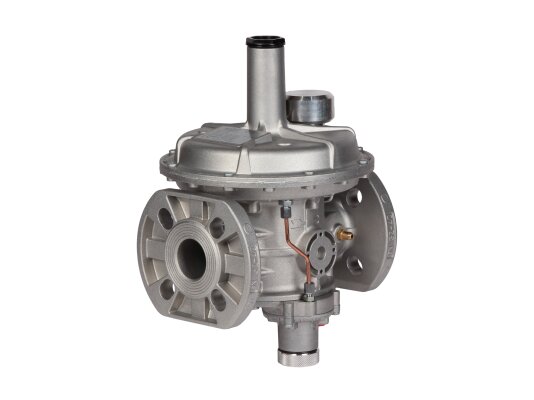

Газовый регулятор Madas RB40Z R150 предназначен для снижения высокого давления до 6 бар и поддержания стабильного выходного давления, заданного настройкой пружины, независимо от колебаний давления в газовой сети или расхода. Устройство оснащено защитными механизмами, предотвращающими аварийные ситуации и избыточное давление в трубопроводе. Подходит для эксплуатации на улице и в различных климатических условиях.
Ключевые особенности
Регулятор Madas RB40Z включает в себя:
- предохранительно-запорный клапан (ПЗК), который перекрывает подачу газа при аварийном повышении, понижении или отсутствии давления;
- предохранительно-сбросной клапан (ПСК), предназначенный для сброса избыточного давления.
После срабатывания ПЗК регулятор запускается вручную, когда устраняются причины аварийного изменения давления.
Опция – индикатор положения ПЗК для контроля закрытия клапана.
Рабочая среда
Устройство рассчитано на работу с метаном, пропан-бутаном, воздухом, азотом и другими неагрессивными газами согласно ГОСТ 5542-87 (сухой газ). По запросу доступны модификации для биогаза с уточнением состава.
Основные технические характеристики:
- максимальное давление на входе: до 6000 мбар;
- регулировка выходного давления в диапазоне 85-180 мбар;
- настройка ПЗК: 35-110 мбар и 100-260 мбар;
- диапазон настройки сбросного клапана: 98-260 мбар;
- точность регулировки выходного давления ±10%;
- минимальная пропускная способность 0,1 нм3/ч;
- точность срабатывания ПСК и ПЗК: ±5% и ±10% соответственно;
- время срабатывания ПЗК менее 1 секунды;
- возможен монтаж горизонтально или вертикально (рекомендуется пружина вверх);
- класс герметичности «А» по EN 88-2;
- фланцевое соединение DN 40;
- линейное соединение;
- рабочий температурный диапазон от -40 до +60 °C.
Область применения
Регуляторы серии RB применяются в промышленных и бытовых газовых системах для комплектации газорегуляторных пунктов, станций распределения и узлов редуцирования.
Техническое обслуживание
В процессе эксплуатации необходимо контролировать давление и менять основные компоненты с периодичностью:
- проверка давления регулятора, ПЗК и ПСК – каждые 6 месяцев;
- замена мембран регулятора и ПЗК – каждые 5 лет;
- замена пружин – через 20 лет.
При соблюдении рекомендаций срок службы регулятора составляет не менее 40 лет.
Условия эксплуатации
Комбинированный регулятор Madas RB допускается устанавливать в зонах взрывоопасности 1 и 2 по ГОСТ. Он подходит для использования внутри помещений и на открытом воздухе (под навесом или козырьком). Не рекомендуется применять в агрессивных средах.
При установке в плохо проветриваемых помещениях необходимо обеспечить вывод газа, сбрасываемого ПСК, наружу.
Преимущества:
- стабильное поддержание давления вне зависимости от изменений в магистрали и расхода;
- наличие предохранительно-запорного клапана для безопасной работы;
- компенсация входного давления с помощью мембраны;
- быстрое срабатывание ПЗК (закрытие менее 1 секунды);
- встроенный сбросной клапан для защиты трубопровода от избыточного давления;
- возможность уличной установки;
- широкий температурный диапазон эксплуатации;
- гарантия завода-изготовителя 2 года.
Регуляторы Madas RB с другими параметрами, размерами соединений и диапазонами давления представлены в каталоге.
Артикул: RB40Z R150
Альтернативные артикулы:
RB40Z99 R150;УТ000002084
Производитель: Madas, Италия
