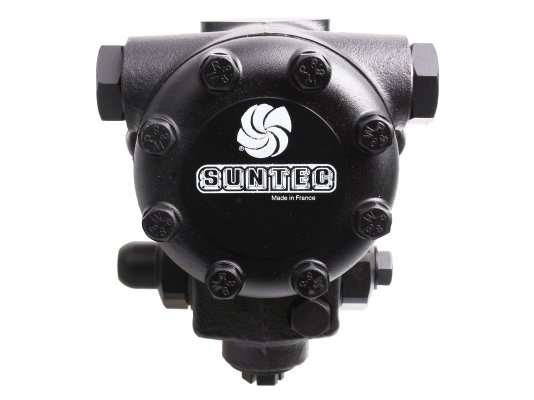

Насос Weishaupt J 7 CCE 1002 4P, артикул 601151, предназначен для работы с повышенными нагрузками и перекачки топлива, нагретого до +90ºC. Оснащён клапаном регулировки давления без функции запирания, для которой требуется дополнительный электромагнитный клапан. Насос подходит для дизельного, мазутного и другого топлива средней вязкости. Максимальная производительность достигает 287 л/ч при 20 бар и вязкости 5 сСт.
Особенности конструкции
Жидкотопливный шестерёнчатый насос разработан для горелок Weishaupt и рассчитан на работу с тяжёлыми видами топлива, подогретыми до +90ºC. Основным элементом является зубчатый механизм, который забирает топливо из бака и подаёт его на форсунку под нужным давлением через регулирующий клапан.
Для защиты шестерён от заклинивания и повреждений крупными загрязнениями на входе установлен обслуживаемый фильтр с ячейками 170 мкм и площадью 45 см². Фильтр необходимо периодически проверять и очищать при загрязнении.
Особенностью является наличие перепускного отверстия в линии форсунки, из-за чего запирающая функция отсутствует. Для её реализации насос комплектуется внешним электромагнитным клапаном (приобретается отдельно).
Монтаж выполняется через фланцевое соединение диаметром 54 мм. Стандартная посадка по EN-225 расширяет возможности применения насоса.
Насос совместим с одно- и двухтрубными системами. В заводской комплектации он готов к установке в систему с обратной линией, где в байпасной линии стоит заглушка. При монтаже в однотрубную систему заглушку необходимо заменить на глухую пробку из стали.
Избыточный воздух удаляется через открытый порт манометра при однотрубном подключении или автоматически в двухтрубной схеме.
Насос работает с давлением на форсунке от 10 до 30 бар, которое настраивается при монтаже. Регулирующий клапан поддерживает заданное давление. По умолчанию насос настроен на 12 бар. Для контроля давления предусмотрены порты для манометра и вакуумметра.
Преимущества:
высокая производительность;
подходит для мазута, дизельного и другого топлива средней вязкости;
надёжное и термостойкое исполнение;
стандартные соединения для лёгкой интеграции;
обслуживаемый сетчатый фильтр для защиты шестерён;
возможность установки в одно- и двухтрубные системы;
поддержание давления на заданном уровне.
У нас можно приобрести насос для горелки Weishaupt J, а также дополнительные аксессуары: электромагнитный клапан, заглушку байпаса, прокладки и прочие комплектующие для монтажа и обслуживания.
Артикул: 601151
Альтернативные артикулы:
We601151
Производитель: Weishaupt, Германия
На складе:
В наличии
