Газовый мультиблок Dungs MB-DLE 410 B07 S22 — модуль регулирования и безопасности с двухступенчатым режимом работы. В конструкции предусмотрен встроенный байпасный клапан, а управление электромагнитными клапанами осуществляется раздельно. Устройство защищено по стандарту IP54, оснащено клапанами класса А, выдерживает максимальное избыточное давление газа до 360 мбар. Диапазон входного давления — от 15 до 360 мбар, выходного — от 4 до 20 мбар. Встроенный фильтр выполнен в виде сетки с ячейками 0,8 мм. Соединение — резьбовое Rp 3/4" - 1 1/4".

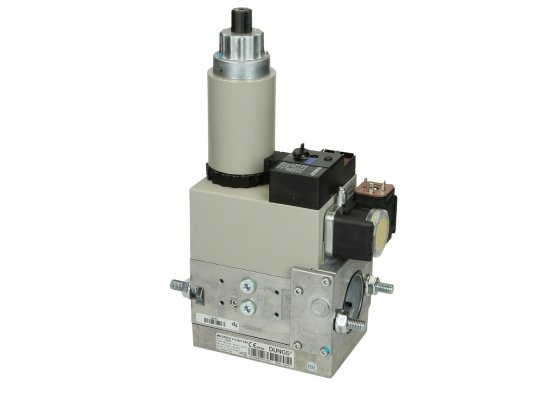

Мультиблок Dungs MB-ZRDLE 412 B07 S22 предназначен для управления подачей газа. Компактный корпус объединяет универсальную газовую линию, совместимую с большинством двухступенчатых горелок от производителей Riello, Oilon, Elco, Baltur и других. Устройство отличается высокой пропускной способностью, надежностью и удобством монтажа на резьбовое соединение.
Конструкция включает штатный фильтр, два электромагнитных клапана (одно- и двухступенчатый), регулятор давления и реле минимального давления. Встроен байпасный клапан. Для подключения требуются дополнительные фланцы и штекеры.
Основные характеристики:
* Входное, выходное и максимальное давление газа: 15-360 / 4-20 / 360 мбар;
* Поддерживаемые газы: 1, 2, 3 семейства и нейтральный;
* Температурный диапазон эксплуатации: от -15 до +70 °C для природного газа, от 0 °C для сжиженного газа.
Особенности и принцип работы:
Газ проходит через фильтр с ячейками 0,8 мм, что защищает клапаны и регулятор от загрязнений и продлевает срок службы. На корпусе установлен датчик-реле для контроля минимального давления входящего газа.
Клапаны управляются раздельно: оба быстро закрываются, первый открывается быстро, второй — медленно, обеспечивая плавный запуск горелки. Скорость открытия регулируется.
Регулятор поддерживает стабильное давление, заводская настройка может быть изменена в пределах 4-20 мбар.
Корпус мультиблока соответствует классу защиты IP54, обеспечивая надежную изоляцию от пыли и влаги.
Монтаж осуществляется на резьбовые фланцы Rp 3/4" - 1 1/4" с возможностью установки в горизонтальном, вертикальном или промежуточном положении. Рекомендуется установка дополнительного фильтра перед рампой горелки для защиты автоматики.
Преимущества:
* автоматическое регулирование подачи газа;
* фильтр для удаления загрязнений;
* удобная компоновка;
* простой монтаж;
* гибкая настройка выходных параметров;
* плавный розжиг и стабильная работа горелки;
* герметичный корпус (IP54);
* встроенный байпасный клапан;
* возможность установки дополнительных устройств, например, блока проверки герметичности.
В нашем каталоге представлен широкий выбор оборудования для горелок, включая газовый мультиблок Dungs MB-ZRDLE 412 B07 S22. Мы предлагаем сертифицированную продукцию с гарантией производителя по доступным ценам.
Артикул: 182050
Производитель: Dungs, Германия
На складе:
В наличии
