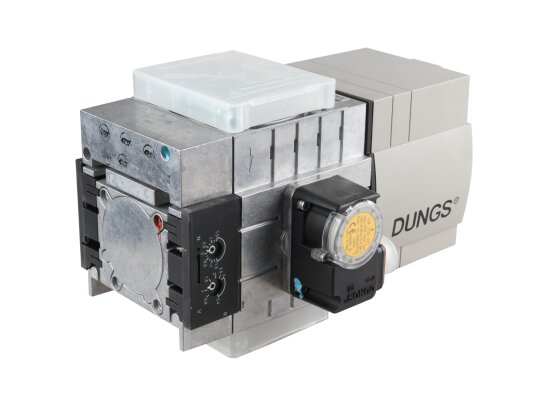

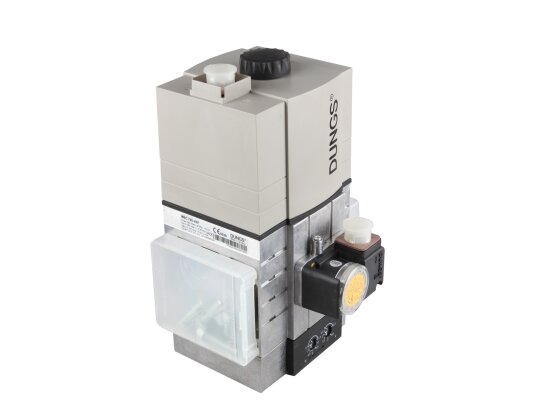

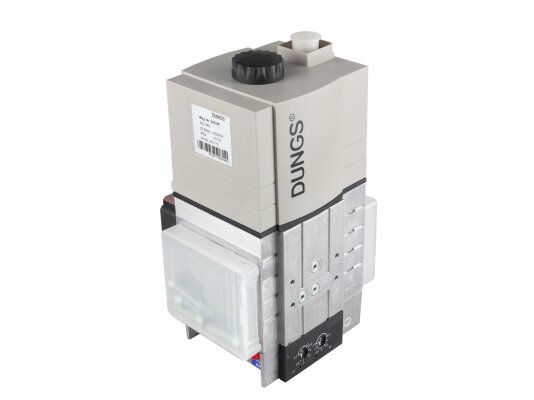

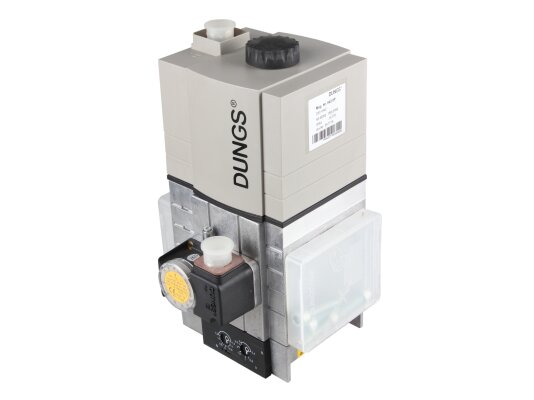

Газовый мультиблок Dungs MBC-700-VEF предназначен для автоматической регулировки газовоздушной смеси перед камерой сгорания. Используется в промышленных горелках с модулируемым пламенем таких брендов, как Weishaupt, Oilon, Baltur и других. Серворегулятор позволяет устанавливать оптимальное соотношение газовоздушной смеси в диапазоне от 0,4:1 до 3:1.
Комплектация
Газовая линия включает в себя:
- стандартный фильтр для очистки рабочей среды;
- датчик-реле минимального давления;
- два электромагнитных клапана класса А с быстрым откликом;
- серворегулятор газовоздушной смеси;
- реле давления: GW A5, A2 UB, NB A2.
Резьбовые фланцы и штекеры в комплект не входят и приобретаются отдельно.

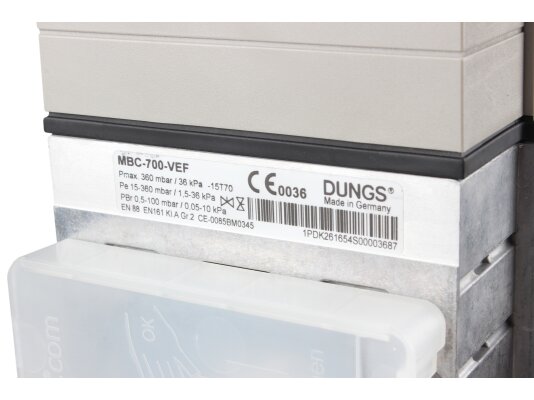

Рабочие параметры:
- входное давление от 15 до 360 мбар, выходное – от 0,5 до 100 мбар;
- максимальное избыточное давление – 360 мбар;
- управление электромагнитными клапанами – раздельное;
- температурный диапазон эксплуатации – от -15 °C до +70 °C.
При работе с сжиженным газом минимальная температура эксплуатации составляет 0 °C.
Особенности
Мультиблок Dungs (артикул 261654) подключается к системе на резьбу Rp 1" - 2", что облегчает монтаж.
Отличительной чертой является телескопическая конструкция клапанов, повышающая пропускную способность.
На корпусе установлен датчик-реле минимального давления, контролирующий давление перед первым электромагнитным клапаном.
Серворегулятор обеспечивает безопасную работу оборудования, поддерживая стабильную модуляцию пламени. Настройка параметров производится при пуско-наладке.
Возможна корректировка нулевой точки и компенсация давления в камере сгорания.
Модуль можно дополнить вспомогательными устройствами, включая систему контроля клапанов, регулятор давления и блок ограничения давления газа.
Корпус защищён от пыли и влаги по стандарту IP 54.
В комплект входит сетчатый фильтр, задерживающий загрязнения и уменьшающий износ элементов. Рекомендуется своевременно менять фильтрующую сетку. Для контроля перепада давления предусмотрены резьбовые отверстия диаметром 1/8 дюйма. Перед рампой горелки рекомендуется установить отдельный фильтр.
Преимущества:
- регулировка газовоздушного соотношения в широком диапазоне;
- контроль входного давления;
- автоматизация подачи газа и безопасная эксплуатация;
- стандартный сетчатый фильтр;
- резьбовое подключение;
- бесступенчатая работа горелки;
- надёжная защита электрических компонентов с классом IP 54.
Перед покупкой газового мультиблока Dungs MBC-700-VEF рекомендуем проверить соответствие техническим требованиям горелки. На сайте доступны все необходимые аксессуары и комплектующие по дилерской цене для сборки системы отопления. Воспользуйтесь выгодным предложением, оформив заказ через короткую форму.
Артикул: 258775
Производитель: Dungs, Германия
На складе:
В наличии
