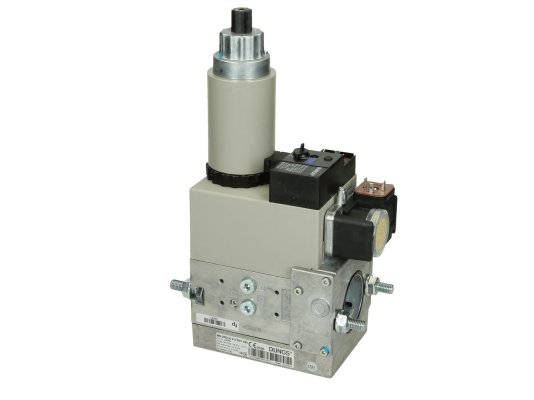

Газовый мультиблок Dungs MB-ZRDLE 410 B07 S22 — это модуль регулирования и безопасности с двухступенчатым режимом работы. В конструкции предусмотрен встроенный байпасный клапан, а управление электромагнитными клапанами осуществляется раздельно. Устройство защищено по стандарту IP54, оснащено клапанами класса А, выдерживает максимальное избыточное давление газа до 360 мбар. Диапазон входного давления — от 15 до 360 мбар, выходного — от 4 до 20 мбар. Встроенный фильтр выполнен в виде сетки с ячейками 0,8 мм. Соединение — резьбовое Rp 3/4" - 1 1/4".
Мультиблок Dungs MB-ZRDLE 410 B07 S22 предназначен для автоматического двухступенчатого регулирования подачи газа в горелку. Компактный корпус и резьбовое соединение обеспечивают удобство монтажа, а высокая энергоэффективность и надежность делают устройство востребованным у многих производителей газовых горелок.
Конструкция включает в себя сетчатый фильтр, два электромагнитных клапана (одно- и двухступенчатый), регулятор давления и реле минимального давления. Также предусмотрен байпасный клапан. Для подключения необходимы дополнительные фланцы и штекеры.
Основные параметры:
* Входное, выходное и максимальное давление газа: 15-360 / 4-20 / 360 мбар;
* Поддерживаемые газы: 1, 2, 3 семейства и нейтральные среды;
* Температурный диапазон эксплуатации: от -15 до +70 °C для природного газа, от 0 °C для сжиженного газа.
Особенности работы:
Газ проходит через фильтр с ячейками 0,8 мм, что защищает клапаны и регулятор от загрязнений и продлевает срок службы. Реле давления контролирует минимальный уровень входного давления.
Регулятор поддерживает стабильное давление, заводская настройка может быть изменена в пределах 4-20 мбар при подключении к котлу.
Управление клапанами раздельное: первый клапан открывается быстро, второй — медленно, что обеспечивает плавный запуск горелки. Скорость открытия регулируется.
Корпус мультиблока соответствует классу защиты IP54, обеспечивая надежную изоляцию от пыли и влаги.
Монтаж осуществляется на резьбовые фланцы Rp 3/4" - 1 1/4" с возможностью установки в горизонтальном, вертикальном или промежуточном положении. Рекомендуется установка дополнительного фильтра перед рампой горелки для защиты автоматики.
Преимущества:
* автоматическое регулирование и контроль давления;
* точная настройка выходных параметров;
* плавная подача газа и стабильная работа горелки;
* защита корпуса по стандарту IP54;
* сетчатый фильтр с ячейками 0,8 мм;
* компактная компоновка, сокращающая длину газовой линии;
* удобный монтаж с резьбовыми фланцами;
* встроенный байпасный клапан;
* возможность дополнительного оснащения.
В нашем каталоге представлен широкий выбор оборудования для горелок, включая газовый мультиблок Dungs MB-ZRDLE 410 B07 S22. Мы предлагаем сертифицированную продукцию с гарантией производителя по доступным ценам.
Артикул: 182280
Производитель: Dungs, Германия
На складе:
В наличии
