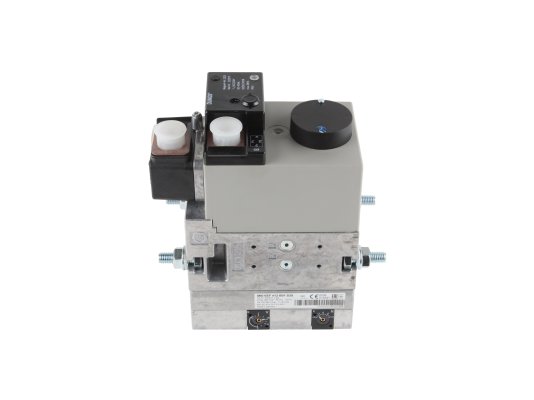

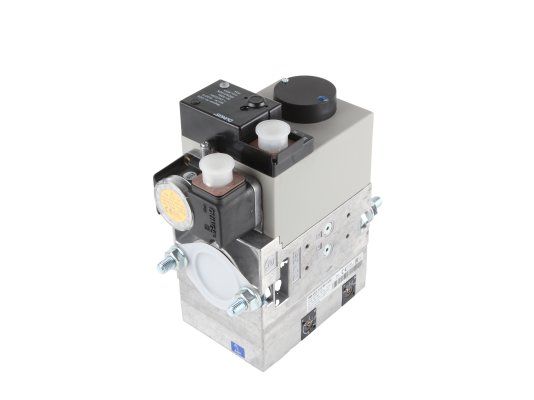

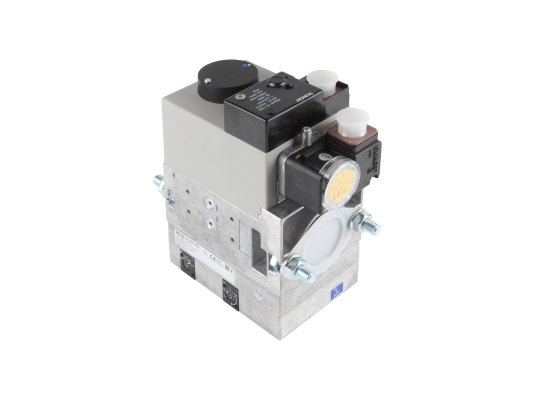

Газовый мультиблок Dungs MB-VEF 412 B01 S30 представляет собой модуль регулирования и безопасности с плавным бесступенчатым режимом работы. Он обеспечивает регулировку газовоздушной смеси с изменяемым соотношением от 0,75:1 до 3:1, компенсирует давление в камере сгорания и позволяет корректировать нулевую точку. Клапаны V1 и V2 управляются совместно. Устройство имеет степень защиты IP 54, оснащено электромагнитными клапанами класса А и встроенным фильтром тонкой очистки. Максимальное избыточное давление газа составляет 360 мбар, диапазон входного давления — от 100 до 360 мбар, выходного — от 0,5 до 100 мбар. Соединение осуществляется резьбой Rp 1" и Rp 1 1/4".
Мультиблок применяется для комплектации горелок с воздуходувками или предварительным смешением, предназначен для промышленного котельного оборудования и работает в бесступенчатом режиме.
Основные технические характеристики:
- входное и выходное давление газа — 100-360 и 0,5-100 мбар соответственно;
- максимально допустимое давление — 360 мбар;
- рабочая среда — газы 1, 2 и 3-го семейства, а также другие нейтральные газы;
- температурный диапазон эксплуатации — от -15 °C до +70 °C.
Важно! При использовании с сжиженным газом минимальная температура окружающей среды должна быть не ниже 0 °C.
Состав комплекта
В одном корпусе объединены:
- фильтр для улавливания мелких частиц;
- регулятор состава газо-воздушной смеси;
- два электромагнитных клапана класса А с общим управлением;
- реле давления GW 150 A5.
Подключение к оборудованию осуществляется с помощью резьбовых соединений Rp 1" и Rp 1 1/4".
Особенности устройства
Мультиблок (артикул 223143) оснащён регулятором состава газо-воздушной смеси с возможностью точной настройки соотношения от 0,75:1 до 3:1. Предусмотрена компенсация давления в камере сгорания и корректировка нулевой точки.
Выходное давление формируется за счёт давления воздуха через импульсный трубопровод (не входит в комплект).
Электрические компоненты защищены корпусом с классом пылевлагозащиты IP 54.
Универсальное подключение позволяет использовать блок с горелками большинства производителей. Резьбовые фланцы приобретаются отдельно.
Преимущества:
- широкий диапазон регулировки газовоздушной смеси от 0,75:1 до 3:1;
- фланцевые соединения с резьбой по ISO 7/1;
- автоматическая подача газа и безопасная эксплуатация;
- надёжная защита электроники по классу IP 54;
- встроенный датчик реле давления;
- фильтр тонкой очистки для улавливания мелких загрязнений;
- универсальность монтажа в горелки различных марок;
- компактные размеры и небольшой вес.
Перед покупкой газового мультиблока Dungs MB-VEF 412 B01 S30 рекомендуется проверить соответствие параметров горелки. При необходимости наши специалисты готовы помочь с выбором.
Артикул: 232475
Производитель: Dungs, Германия
На складе:
В наличии
