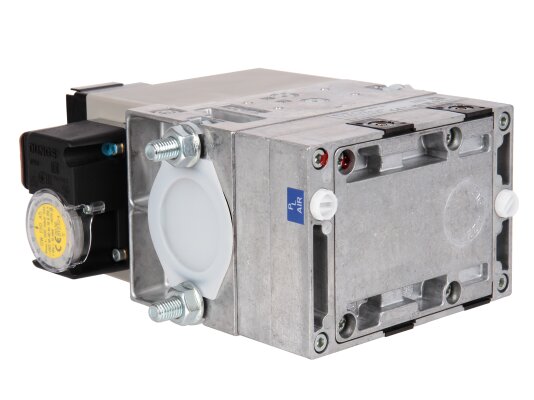

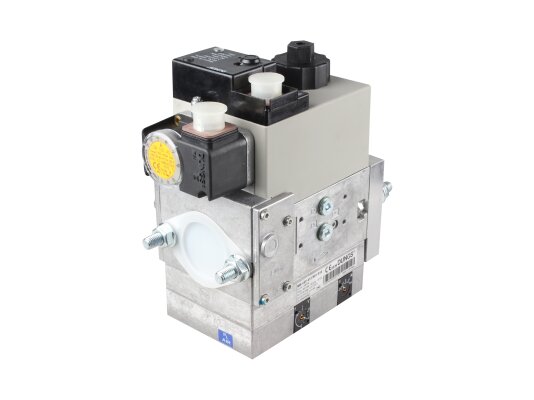

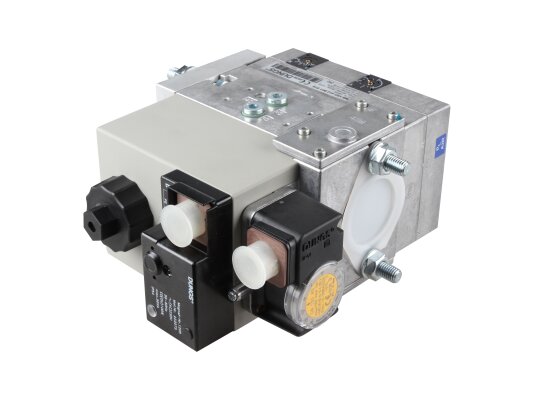

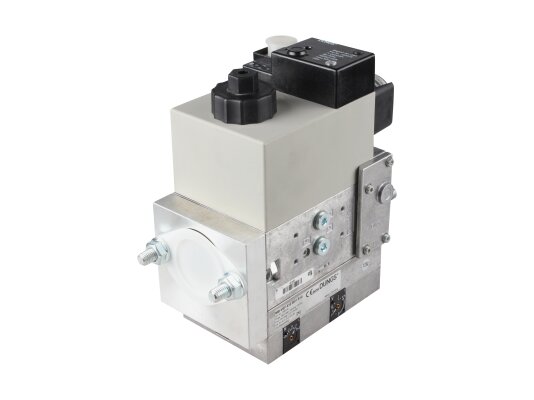

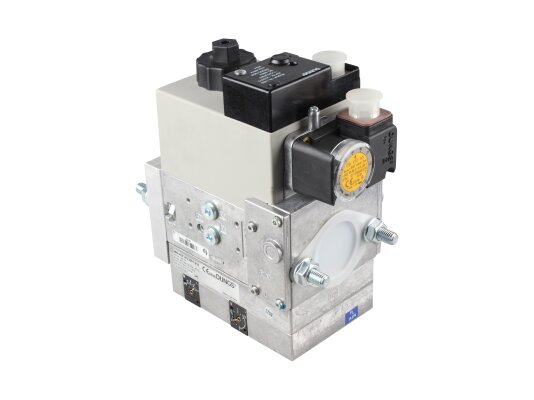

Газовый мультиблок Dungs MB-VEF 412 B01 S10 представляет собой модуль регулирования и безопасности, работающий в бесступенчатом плавном режиме. Он обеспечивает регулировку газовоздушной смеси с изменяемым коэффициентом от 0,75:1 до 3:1, а также компенсирует давление в камере сгорания и позволяет корректировать нулевую точку.
Управление клапанами осуществляется совместно, при этом электромагнитные клапаны V1 и V2 имеют класс А. Устройство защищено по стандарту IP54 и рассчитано на максимальное избыточное давление газа до 360 мбар. Входное давление варьируется от 5 до 100 мбар, а выходное — от 0,5 до 100 мбар. Встроенный фильтр выполнен в виде синего стандартного фильтра с размером ячеек 0,8 мм. Для подключения предусмотрены резьбовые соединения Rp 1" и Rp 1 1/4".
Этот мультиблок широко применяется в горелках с воздуходувкой или предварительным смешением, обеспечивая оптимальную подачу газа и плавный бесступенчатый режим работы. Его используют ведущие производители газовых горелок, такие как Elco, Baltur, Riello, Oilon и другие.
Ключевые характеристики:
- рабочая среда — газы 1, 2 и 3-го семейства, а также другие нейтральные газы;
- максимальное давление эксплуатации — 360 мбар;
- входное давление газа — от 5 до 100 мбар, выходное — от 0,5 до 100 мбар;
- соединение с трубопроводом — резьбовые фланцы Rp 1" и Rp 1 1/4";
- рабочий температурный диапазон — от -15 °C до +70 °C.
Обратите внимание: при использовании сжиженного газа минимальная температура окружающей среды должна быть не ниже 0 °C.
Особенности и комплектация:
В состав устройства входят два электромагнитных клапана класса А с быстрым временем срабатывания (до 1 секунды) и совместным управлением. Корпус обеспечивает надежную защиту электрических компонентов, соответствуя классу защиты IP54.
Модуль оснащён серворегулятором давления для модуляции пламени и устройством регулировки газо-воздушной смеси с широким диапазоном изменения соотношения. Также предусмотрены функции компенсации давления в камере сгорания и корректировки нулевой точки.
Для предотвращения повреждений установлен стандартный фильтр с ячейками размером 0,8 мм, который можно заменить, сняв арматуру. К модулю возможно подключение дополнительных устройств.
Преимущества:
- удобные резьбовые фланцы для надежного и быстрого монтажа;
- встроенный фильтр с ячейками 0,8 мм для защиты элементов конструкции;
- высокий уровень электрозащиты по стандарту IP54;
- широкий диапазон регулировки соотношения газ-воздух;
- универсальность — совместимость с горелками популярных брендов;
- компактные размеры и небольшой вес;
- возможность дополнительного оснащения.
Если требуется автоматизация подачи газа в модулируемые горелки, газовый мультиблок Dungs MB-VEF 412 B01 S10 станет надежным выбором от немецкого производителя по доступной цене. Подробности о характеристиках и эксплуатации доступны в инструкции производителя, приложенной к устройству.
Артикул: 232473
Альтернативные артикулы:
0089424;106901
Производитель: Dungs, Германия
На складе:
В наличии
