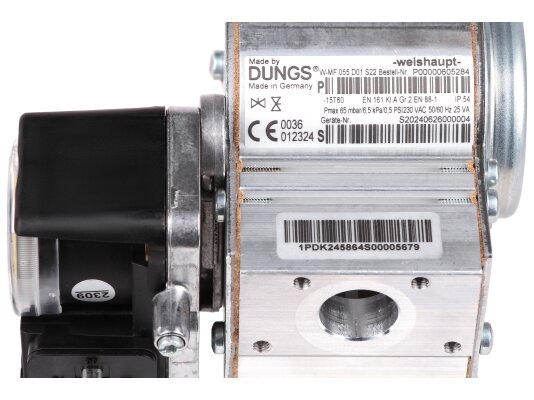

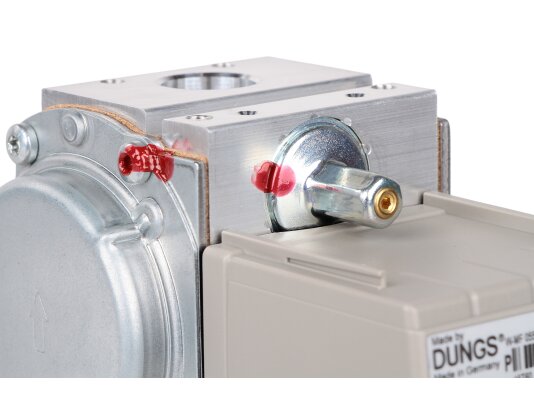

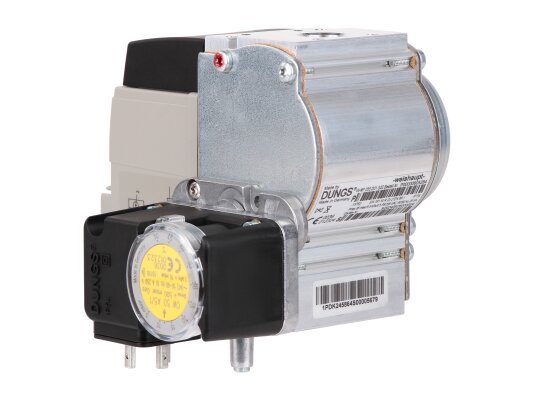

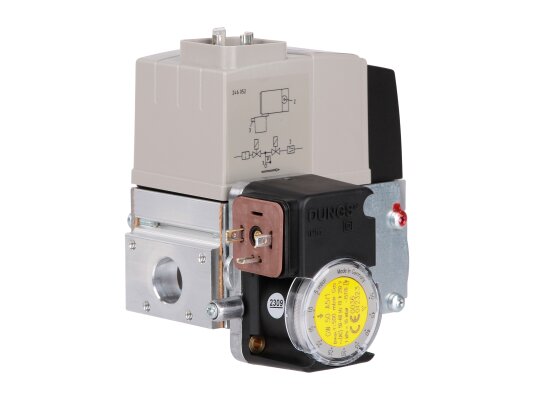

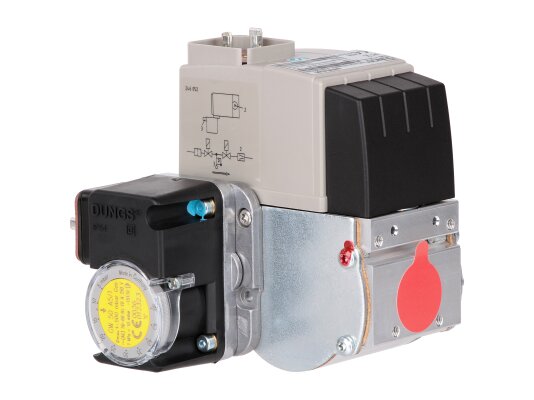

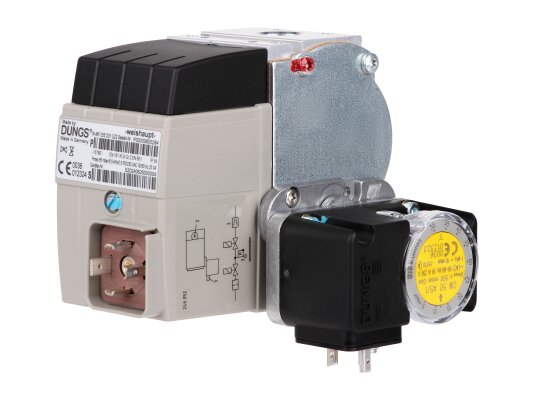

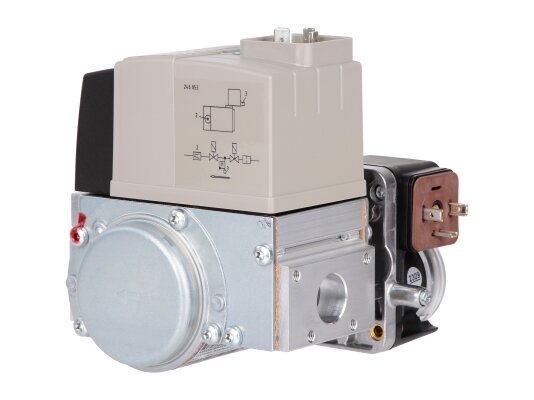

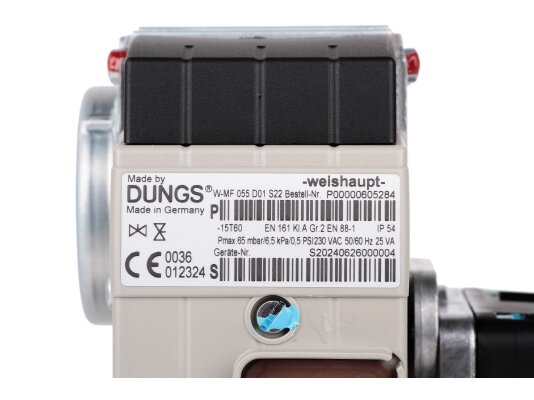

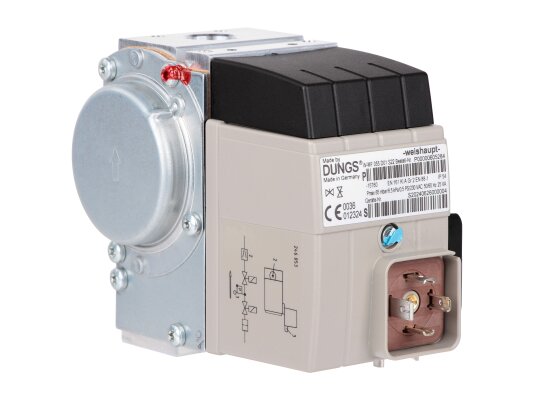

Газовый мультиблок Weishaupt W-MF 055 D01 S22

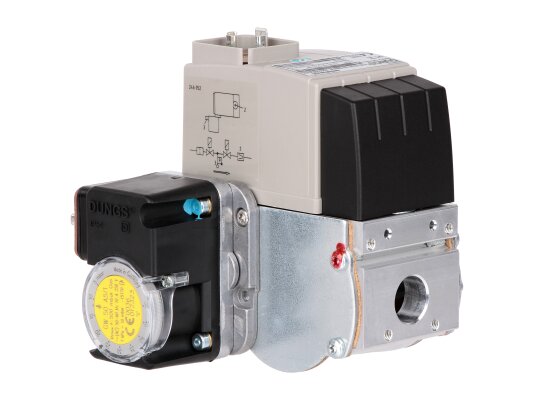

Мультиблок газовый Weishaupt W-MF 055 D01 S22, артикул 605284, представляет собой универсальное устройство для автоматического контроля и регулировки подачи газа, обеспечивающее безопасную работу промышленной газовой горелки. В одном компактном корпусе объединены несколько компонентов. Предназначен для систем с максимальным давлением газа до 65 мбар.

Состав мультиблока

В многофункциональный блок входят:

• два электромагнитных клапана класса А согласно EN 161;
• серворегулятор давления по стандарту DIN EN 88-1;

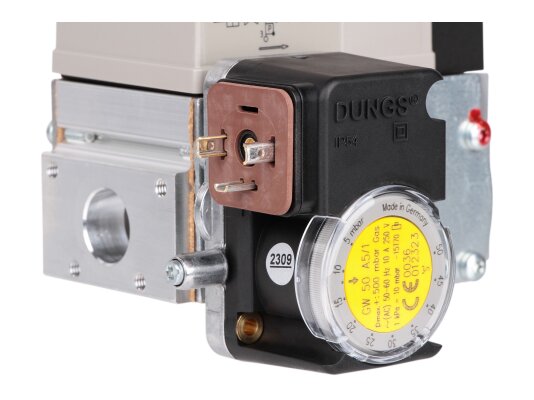

• реле минимального давления;
• фильтр тонкой очистки.

Фланцы для соединения приобретаются отдельно и не входят в комплект.

Технические характеристики и особенности:

• электромагнитные клапаны нормально-закрытого типа с общим управлением;
• быстрое срабатывание клапанов при открытии и закрытии;
• регулировка выходного давления в пределах 3-15 мбар;
• применение в системах с давлением газа до 65 мбар;
• надежное и быстрое подключение с резьбой Rp 1/2";
• электрическое подключение по стандарту DIN EN 175 301-803;
• защита контактов от пыли и влаги по классу IP54;
• рабочий температурный диапазон от -15 до +60 °C;
• возможность установки в положении от вертикального до горизонтального.

Конструкция и эксплуатационные условия

Мультиблок выполнен в компактном корпусе, что уменьшает габариты газовой линии. На входе установлен фильтр. Корпус изготовлен методом литья под давлением из алюминия. Все детали, контактирующие с газом, выполнены из стали. В устройстве отсутствуют цветные металлы. Уплотнения сделаны из NBR-каучука, устойчивого к низким температурам и углеводородам. Реле минимального давления расположено перед первым клапаном и контролирует минимальный уровень давления газа для корректной работы котла. На корпусе предусмотрены точки для измерения давления.

Среда применения

Мультиблок предназначен для работы с сухими газами семейств I-III, включая биогаз и очищенный газ с содержанием H2S не более 0,1%, а также с другими нейтральными газами.

Устройство применяется в промышленных газовых горелках модели WG5/1A LN.

Артикул: 605284
Производитель: Weishaupt, Германия
На складе: Да
