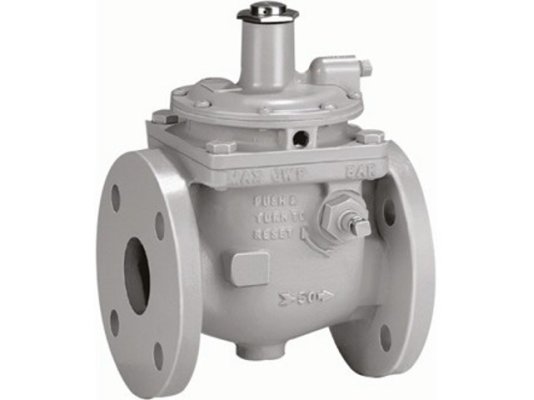

Предохранительный запорный клапан Kromschroder JSAV50F50/1-0

Предохранительный запорный клапан Kromschroder JSAV50F50/1-0, артикул 03151134, предназначен для защиты устройств управления горелкой, установленных после регулятора давления, от избыточного давления и возможных аварийных ситуаций. При превышении заданных параметров давления клапан автоматически перекрывает подачу газа к горелке. Устройство прошло испытания и сертифицировано в ЕС. Для повторного включения требуется ручной взвод.

Основные характеристики:

• предохранительно-запорное устройство класса «А»;
• входное давление газа от 120 до 5000 мбар;
• не нуждается в сбросной линии;
• работает при температуре окружающей среды от -20 до +60 °C;
• ручная разблокировка;
• минимальные потери давления;
• отсутствие точки измерения давления;
• контроль положения запорной тарелки через прозрачную крышку деблокировки;
• широкий диапазон настройки давления срабатывания;
• устанавливается перед регулятором давления газа.

Конструкция и монтаж

Корпус клапана выполнен из чугуна GGG 40, шток изготовлен из нержавеющей стали, седло и запорная тарель — из алюминия с вулканизированным резиновым уплотнением, мембрана — из каучука NBR. Монтаж производится на фланцы DN 50 по стандарту ISO 7005. Устройство может устанавливаться вертикально или горизонтально, при этом расстояние до ближайших препятствий должно быть не менее 20 мм.

Рабочая среда

Клапан предназначен для промышленных систем, использующих природный и бытовой газ, сжиженные углеводороды (газообразная фаза), биогаз с содержанием H₂S до 0,1%, а также воздух. Не допускается наличие конденсата в газе.

Артикул: 03151134
Производитель: Kromschroder, Германия
На складе: Да
