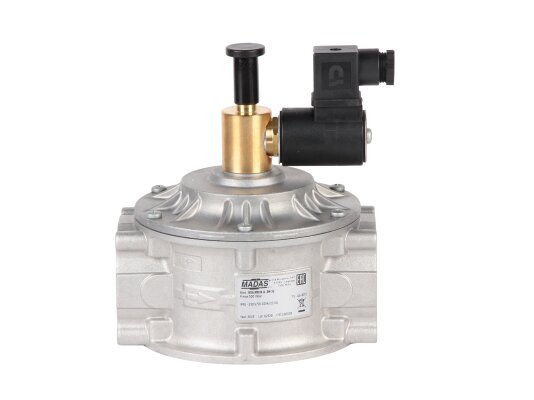

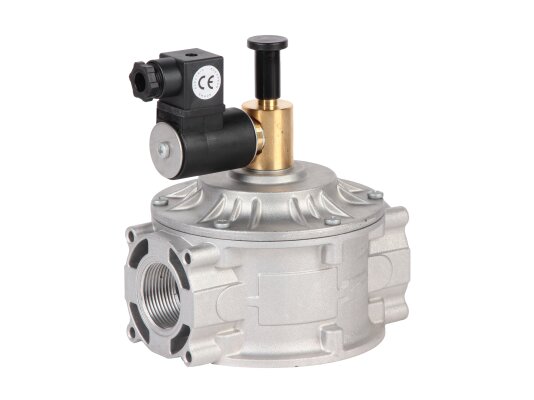

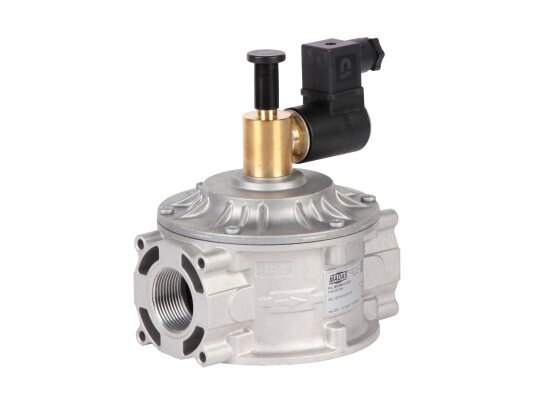

Madas RM05 008 — это газовый электромагнитный клапан с быстрым срабатыванием, оснащённый автоматическим закрытием и ручным взводом, предназначенный для промышленного использования. Он устанавливается в трубопроводные системы и газогорелочные устройства, рассчитанные на давление газа до 500 мбар.
Среда применения
Клапан подходит для работы с природным и сжиженным газом, воздухом и азотом (сухие газы). По запросу возможна поставка модификаций для биогаза и попутного нефтяного газа.
Принцип работы и взвод

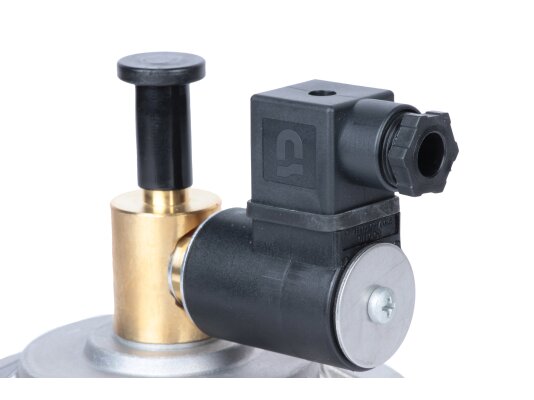

Madas RM05 представляет собой нормально-открытый электромагнитный клапан с быстрым закрытием и ручным взводом. Открытие происходит исключительно вручную с помощью рычага, а закрытие — автоматически при подаче напряжения на катушку.
Ключевые характеристики:
- питание 230 В с допуском -15%/+10%, частота 50/60 Гц;
- максимальное давление газа — 500 мбар;
- герметичность класса «А» согласно EN 161;
- быстрое перекрытие потока за 1 секунду;
- резьбовые соединения Rp 1 1/4" обеспечивают надёжное и удобное подключение;
- изоляция с классом нагревостойкости F (+155°);
- работоспособность при температуре окружающей среды от -40 до +60 °C;
- максимальная температура корпуса не превышает +70 °C;
- возможна установка в горизонтальном или вертикальном положении (катушка сверху);
- срок службы до 10 лет или 6000 рабочих циклов.
Конструкция клапана

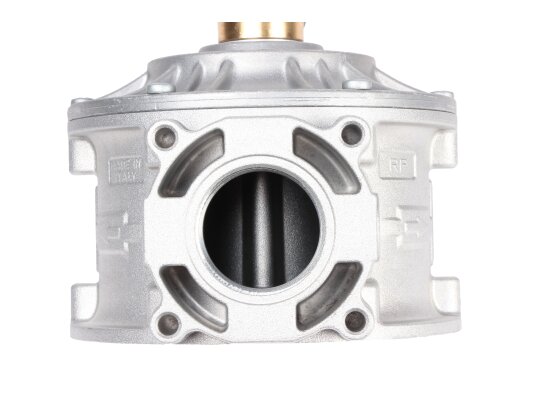

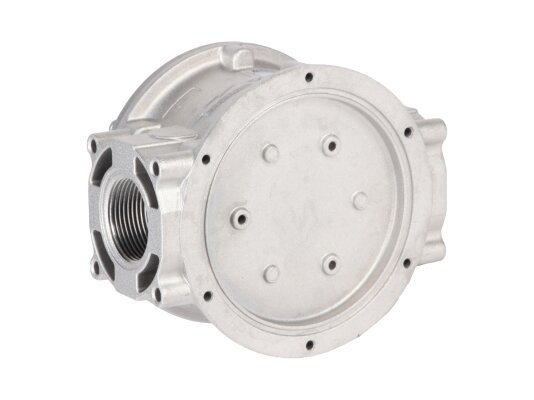

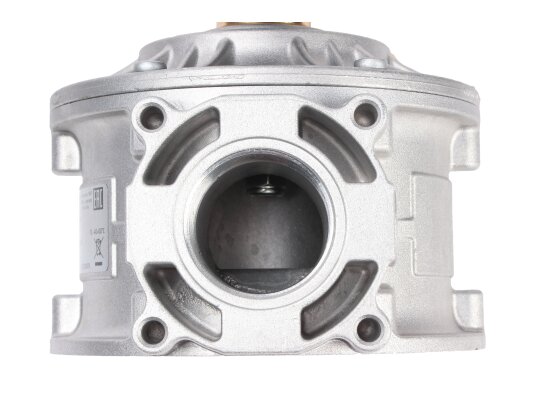

Корпус клапана изготовлен из литого алюминия и оснащён резьбовыми входным и выходным соединениями. В конструкции применены нержавеющая сталь марки 430F (оцинкованная), штампованный алюминий, латунь, алюминий 11S и NBR-каучук, устойчивые к коррозии, воздействию газов, а также механическим и температурным нагрузкам. Электрические контакты защищены по стандарту IP65, что обеспечивает надёжную работу как в помещениях котельных, так и на открытом воздухе.
Преимущества
- оперативное срабатывание и надёжное перекрытие газа;
- корпус из коррозионно-стойкого литого алюминия для интенсивной эксплуатации;
- высокий уровень защиты от пыли и влаги (IP65);
- возможность использования в любых погодных условиях.
Рекомендации по монтажу
Установка клапана допускается в помещениях категории зоны 2 по классификации взрывоопасных зон. Не рекомендуется размещать устройство в местах, где окружающая среда может вызвать коррозию металла или разрушение каучука. При наружном монтаже необходимо обеспечить защиту корпуса от атмосферных осадков.
Клапан обычно монтируется перед регулятором давления газа, учитывая направление потока, обозначенное стрелкой на корпусе. Важно обеспечить свободный доступ к рычагу для ручного взвода клапана.
Артикул: RM05 008
Альтернативные артикулы:
RM0598 008
Производитель: Madas, Италия
