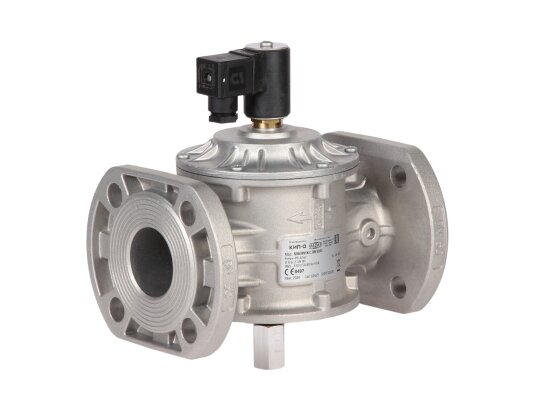

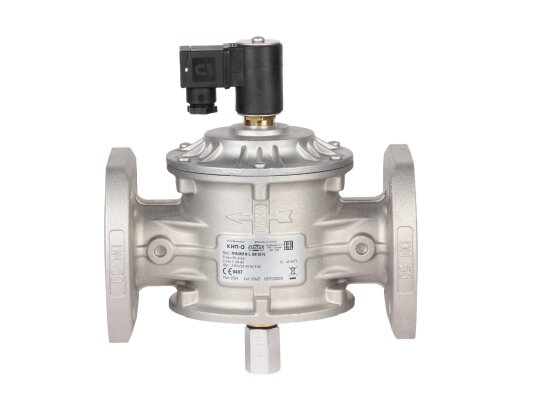

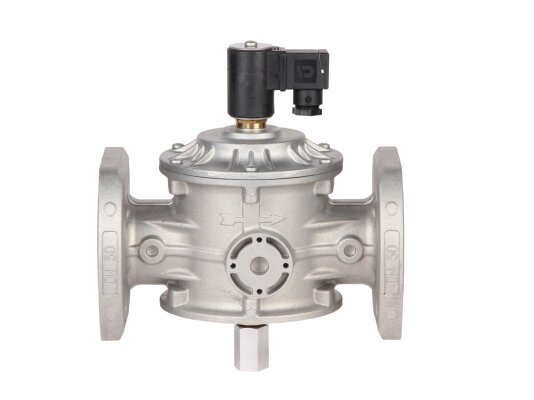

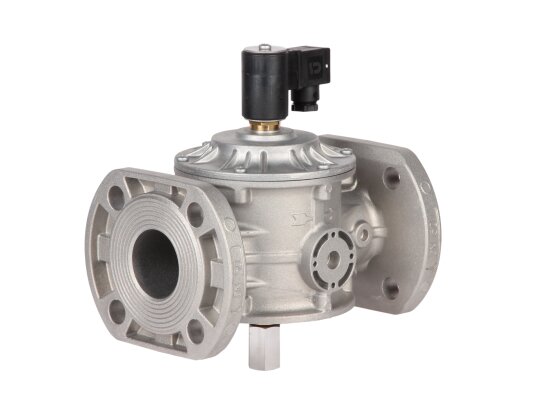

Электромагнитный газовый клапан Madas CM50C0000 008 обеспечивает быстрое и герметичное перекрытие газового потока, что гарантирует безопасную работу топочного оборудования. При отключении питания клапан автоматически закрывается. Для открытия предусмотрен ручной взвод с помощью рычага. Устройство соответствует классу герметичности «А» по стандарту EN 161.
Рабочие среды
Данный электромагнитный клапан предназначен для эксплуатации с метаном, сжиженным газом, азотом и воздухом. Версии для биогаза и попутного нефтяного газа доступны по запросу.
Особенности серии
Клапаны M16/RM NC представляют собой нормально-закрытые быстродействующие запорные устройства с ручным взводом. При отключении питания они перекрывают газопровод менее чем за 1 секунду. Взвод клапана осуществляется рычагом при подаче напряжения на катушку.
Опционально клапаны могут комплектоваться индикаторным переключателем положения, позволяющим дистанционно отслеживать состояние клапана.
Основные характеристики:
- питание от сети 230 В с допуском -15%/+10%;
- класс герметичности «А» по EN 161;
- время закрытия при отключении питания менее 1 секунды;
- работа при давлении газа до 6000 мбар;
- защита электрических контактов по стандарту IP65 от пыли и влаги;

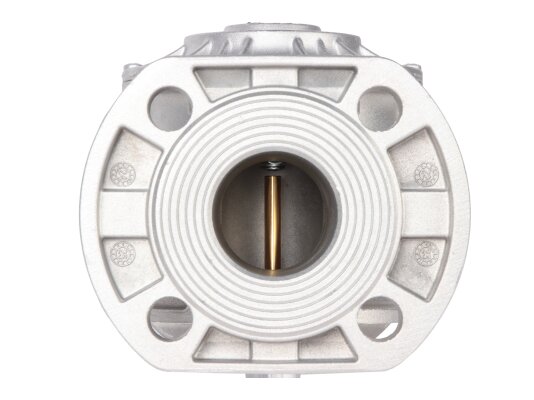

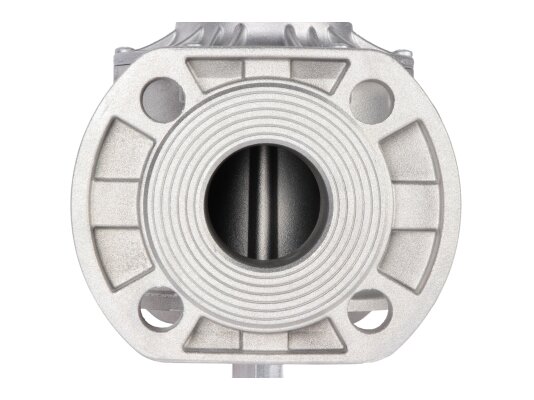

- монтаж с помощью фланцев DN 50;
- температурный диапазон эксплуатации от -40 до +60 °C;
- ресурс работы не менее 6000 циклов (свыше 10 лет);
- возможна установка в горизонтальном или вертикальном положении (катушка сверху).
Конструкция

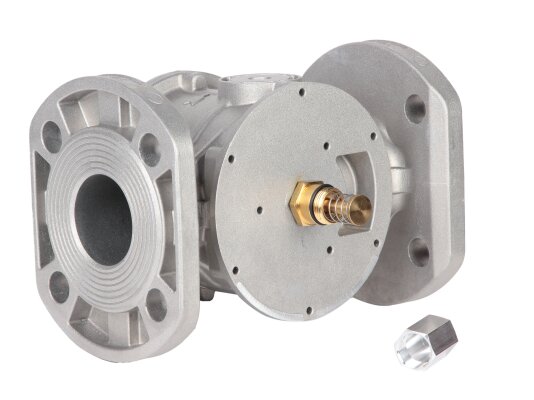

Корпус клапана Madas CM50C0000 выполнен из алюминиевого литья без сварных швов. В конструкции применены материалы: алюминий, оцинкованная и нержавеющая сталь марки 430 F, а также NBR-каучук, что обеспечивает стойкость к коррозии, воздействию газов и температур.
На входе установлен обслуживаемый фильтр-сетка с ячейками 100 микрон для очистки газа от пыли и загрязнений.

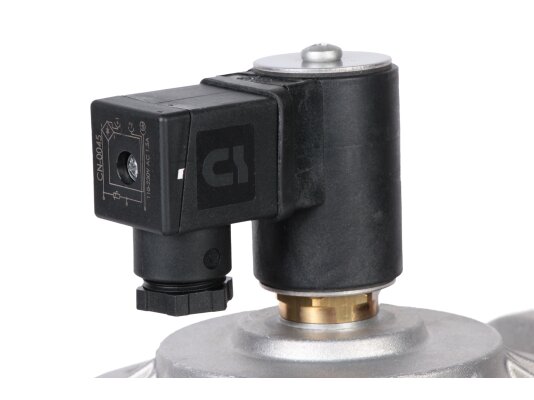

Электрические компоненты защищены от пыли и влаги, что позволяет использовать клапан в условиях повышенного запыления и попадания струй воды на корпус.
Область применения
Клапан служит запорно-регулирующим элементом в магистральных газопроводах и газовых горелках промышленных котлов.
Место установки
Устройство устанавливается преимущественно перед регулятором давления газа с учётом направления потока, обозначенного стрелкой на корпусе. При монтаже необходимо обеспечить свободный доступ к рычагу взвода.
Клапан подходит для установки внутри помещений, относящихся к зоне 2 по классификации взрывоопасных зон, а также на улице. Эксплуатация в агрессивных средах, вызывающих коррозию и разрушение уплотнителей, не допускается.
Варианты клапанов M16/RM NC
Серия включает электромагнитные клапаны с резьбовыми и фланцевыми соединениями до DN300, с питанием 12В, 24В, 230В, с фильтрами 10, 50, 100 микрон или без фильтра, рассчитанные на давление до 500 и 6000 мбар.

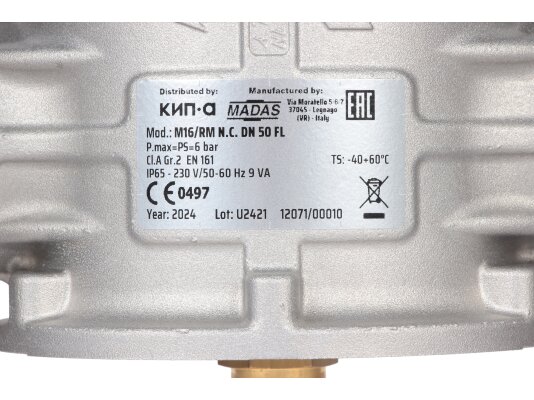

Артикул: CM50C0000 008
Альтернативные артикулы:
CM50C1600 008;00000001342
Производитель: Madas, Италия
На складе:
В наличии
