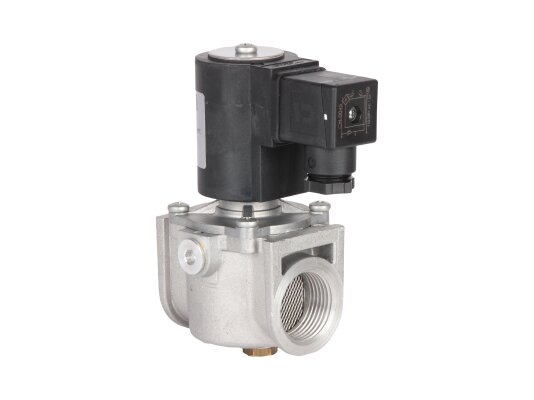

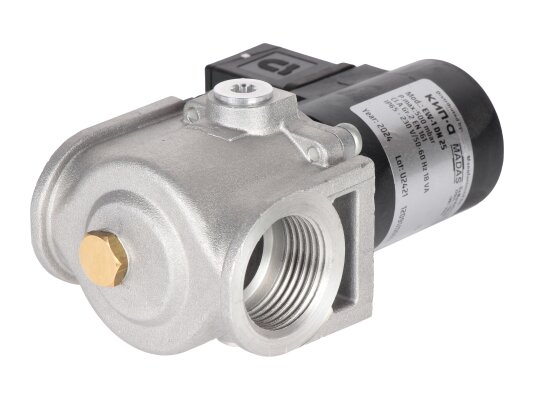

Газовый электромагнитный клапан Madas EW-1 DN 25 500 мбар

Газовый электромагнитный клапан Madas EW040066 008 относится к серии нормально-закрытых быстродействующих устройств. Он автоматически закрывается при отключении питания, обеспечивая надежное герметичное перекрытие газа. Клапан подготовлен для установки индикатора положения.

Основные параметры:

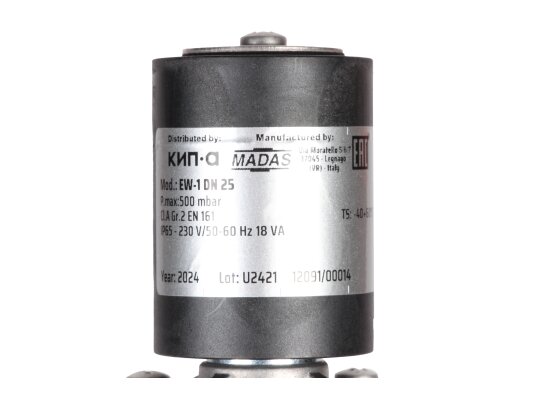

• электропитание: 230 В, с допуском -15%/+10%, 50/60 Гц;
• быстрое срабатывание — открытие и закрытие менее чем за 1 секунду;
• максимальное давление газа: 500 мбар;
• герметичность класса «А» по EN 161;

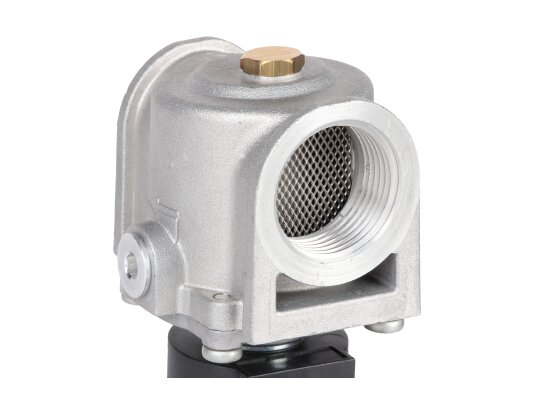

• резьбовые соединения Rp 1" на входе и выходе;
• рабочий температурный диапазон: от -40 до +60 °C;
• монтаж возможен на горизонтальные и вертикальные трубопроводы;
• ресурс эксплуатации: не менее 200000 циклов (около 10 лет).

Конструкция и особенности

• Клапан предназначен для промышленных систем, работающих с природным и сжиженным газом, азотом, воздухом (сухие неагрессивные газы), а также биогазом по запросу с уплотнениями из витона.
• Корпус и детали изготовлены из материалов, устойчивых к газам, коррозии и температурным воздействиям: нержавеющая сталь, алюминий, латунь, нейлон 30%, NBR-каучук. Для агрессивных условий возможно покрытие корпуса катафорезом.
• Класс защиты IP65 обеспечивает надежную защиту от пыли и влаги, что позволяет использовать клапан в запылённых помещениях и на улице. При наружном монтаже рекомендуется установка под козырьком для защиты от атмосферных осадков.
• В комплект входит заглушка, которую можно заменить на микровыключатель CPI — индикатор закрытого положения с нормально-разомкнутым герконовым контактом для дистанционного контроля.
• Монтаж возможен горизонтально или вертикально с катушкой вверх, запрещается установка катушкой вниз. Для крепления предусмотрены резьбовые соединения.

Область применения

Клапан используется в промышленных котлах отопления, водогрейных установках, теплогенераторах и технологических теплопроводах, выполняя функции запорно-регулирующего и предохранительного органа. Может применяться в системах автоматического контроля герметичности оборудования.

Условия монтажа

При установке следует учитывать:

• размещение в зонах 2 по классификации взрывоопасных зон;
• совмещение стрелки на корпусе с направлением потока газа;
• отсутствие агрессивных сред, разрушающих металл и уплотнители.

В нашем ассортименте представлены газовые электромагнитные клапаны EVP/NC с резьбовыми и фланцевыми соединениями DN15-150, напряжением 12В, 24В, 230В и рассчитанные на максимальное давление 350, 1000, 3000 и 6000 мбар.

Артикул: EW040066 008
Альтернативные артикулы: EW041666 008;00-00001305
Производитель: Madas, Италия
На складе: Да
