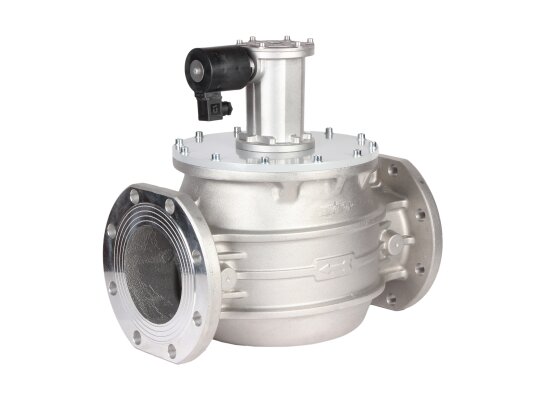

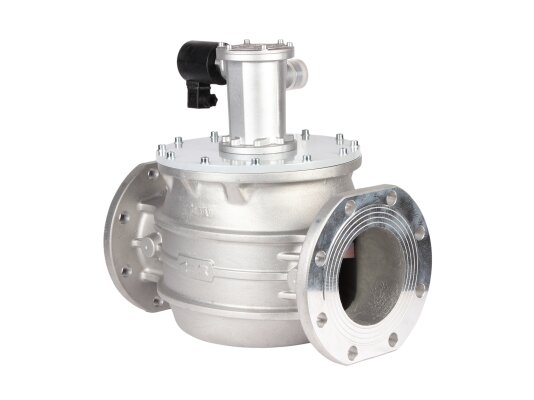

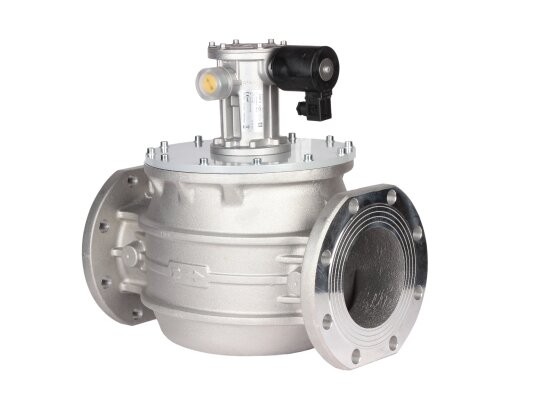

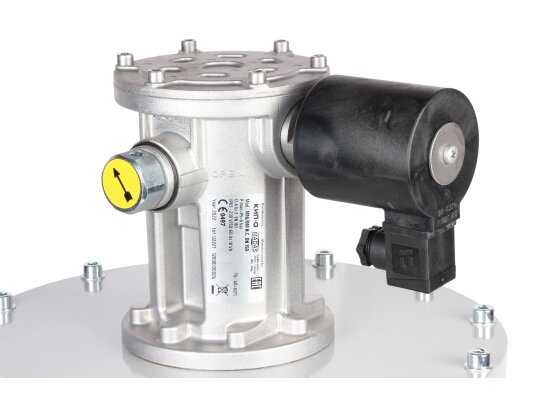

Газовый электромагнитный клапан Madas CX12C0000 008 представляет собой промышленное запорное устройство с автоматическим закрытием и ручным взводом, предназначенное для систем с давлением газа до 6 бар. Отличается высокой скоростью срабатывания, широким температурным диапазоном и защитой от пыли и влаги.
Рабочие среды
Madas CX12C0000 подходит для природного газа, воздуха, азота и сжиженного нефтяного газа (сухой газ). Версии для биогаза и попутного нефтяного газа доступны по запросу.
Описание клапана
Электромагнитный газовый клапан серии M16/RM NC является нормально-закрытым устройством с ручным открытием и быстрым автоматическим перекрытием потока (закрытие менее чем за 1 секунду). Клапан открывается при подаче рабочего напряжения на катушку и закрывается при его отключении. Взвод осуществляется вручную с помощью специальной рукоятки при включенной катушке. При наличии индикатора положения возможно дистанционное отслеживание состояния клапана.
Основные характеристики:
- класс герметичности «А» согласно EN 161;
- рабочее напряжение 230 В с допустимыми отклонениями -15% и +10%;
- работа в системах с давлением газа до 6000 мбар;
- быстрое срабатывание, время закрытия при отключении питания менее 1 секунды;

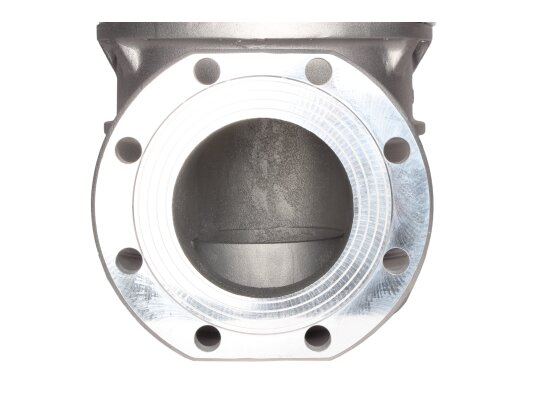

- фланцевое подключение DN 150;
- температурный диапазон окружающей среды от -40 до +60 °C;
- срок службы более 10 лет (6000 циклов работы);
- возможность установки в горизонтальном и вертикальном положении.
Конструкция клапана

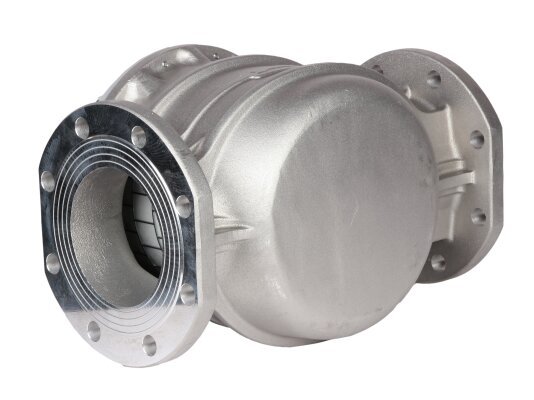

Корпус изготовлен из алюминиевого сплава, рассчитан на высокое давление газа и устойчив к температурным и механическим нагрузкам. Основные детали выполнены из нержавеющих материалов (алюминий, сталь, латунь), а уплотнения — из газонепроницаемого NBR-каучука, что обеспечивает безопасную эксплуатацию с газами.

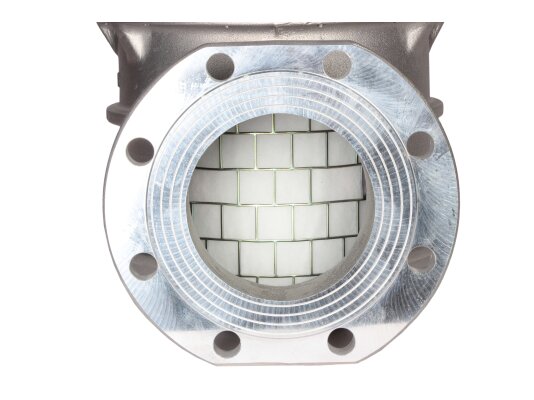

На входе установлен сетчатый фильтр с ячейками 10 микрон для повышения надежности клапана.
Катушка и контакты защищены по стандарту IP65 от пыли и влаги, что гарантирует стабильную работу в промышленных условиях и на открытом воздухе.
Место установки
Клапан Madas M16/RM NC подходит для монтажа внутри помещений и на улице в зонах 2 по классификации взрывоопасных зон. Не допускается воздействие агрессивных сред, способных повредить корпус и детали.
Особенности монтажа

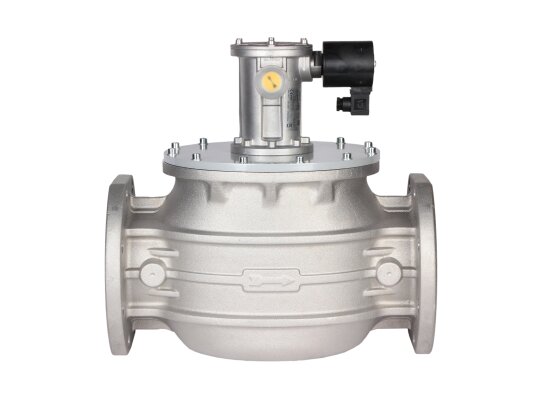

Устройство обычно устанавливается перед регулятором давления газа с учетом направления потока, обозначенного стрелкой на корпусе. Необходимо обеспечить свободный доступ к механизму взвода, который должен располагаться выше или на уровне газовой трубы.
Преимущества
- Быстрое и герметичное перекрытие трубопровода.
- Надежный литой корпус, предназначенный для промышленных условий.
- Высокий уровень защиты электрических компонентов от пыли и влаги.
- Работа в широком температурном диапазоне.
- Встроенный мелкоячеистый фильтр для дополнительной защиты клапана.
У нас можно приобрести электромагнитные газовые клапаны Madas M16/RM NC с фланцевыми и резьбовыми соединениями (DN25-300, DN20-50), с питанием 12В, 24В, 230В, для систем с максимальным давлением газа 500 и 6000 мбар.
Артикул: CX12C0000 008
Альтернативные артикулы:
CX12C1600 008
Производитель: Madas, Италия
На складе:
В наличии
