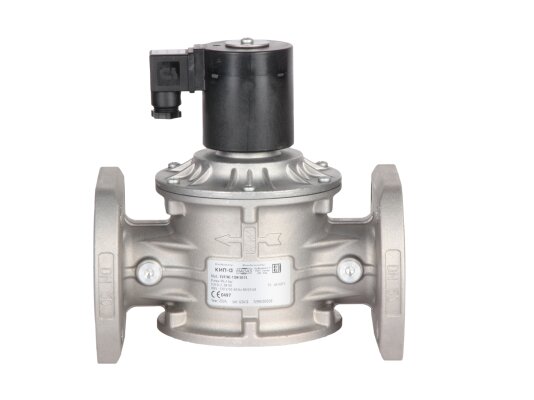

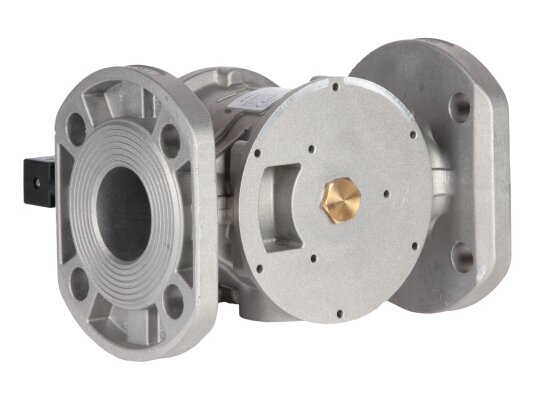

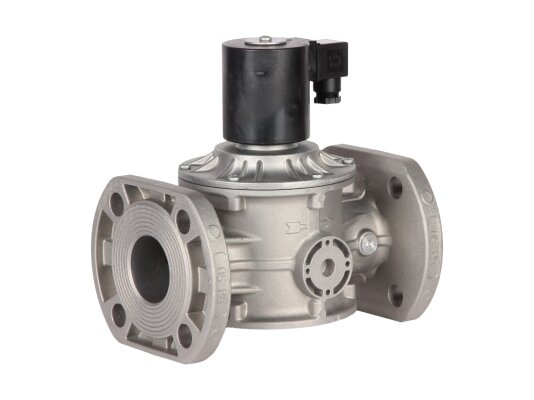

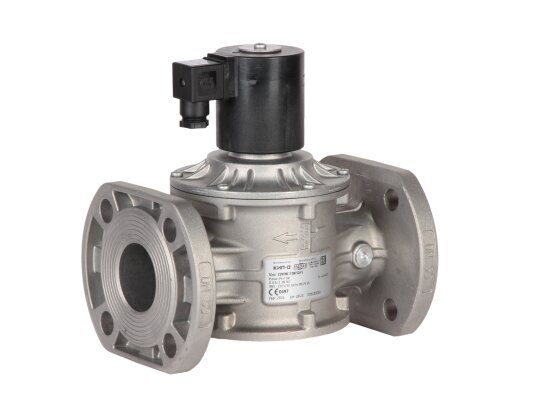

Электромагнитный газовый клапан Madas EVPC500066 108 автоматически обеспечивает быстрое и герметичное перекрытие газового потока. Устройство выполнено в компактном корпусе серии «компакт» с местом для установки индикатора положения. Отличается низким энергопотреблением, высоким классом герметичности и надёжной защитой электрических компонентов. Максимальное давление — 1 бар.
Типы газа
Клапан подходит для промышленных систем с метаном, бытовым газом, сжиженным нефтяным газом, воздухом и азотом (сухие неагрессивные газы). Для биогаза доступна версия с витоновыми уплотнениями.
Основные характеристики:
- рабочее напряжение 230 В с допуском -15%/+10%;
- быстрое открытие и закрытие — менее 1 секунды;
- герметичность класса «А» по EN 161;
- защита от пыли и влаги IP65;
- фланцевое соединение DN 50;
- максимальное давление газа 1000 мбар;
- монтаж возможен горизонтально и вертикально, кроме варианта с катушкой вниз;
- температурный диапазон от -40 до +60 °C;
- срок службы 10 лет (100 000 циклов);
- гарантия 24 месяца.
Описание клапана

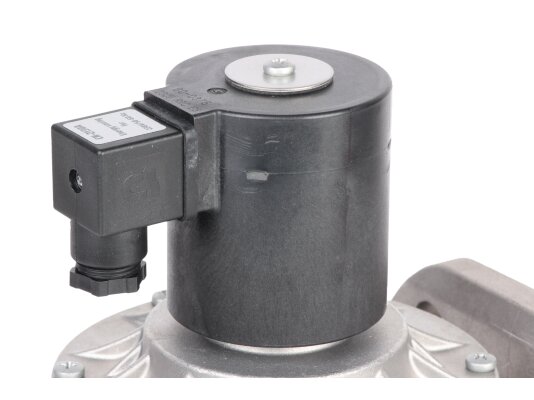

Madas EVPC500066 — нормально-закрытый автоматический клапан, который закрыт при отсутствии питания и открывается при подаче напряжения на катушку. На корпусе предусмотрено место для установки микровыключателя CPI, сигнализирующего о закрытии клапана. Устройство стабильно функционирует при температурах до -20 °C.
В конструкции применены износостойкие и газонепроницаемые материалы: алюминий, нержавеющая сталь, латунь, нейлон 30%, NBR-каучук. Высокий уровень защиты IP65 позволяет использовать клапан на улице при условии наличия козырька или навеса для защиты от атмосферных осадков.
Клапан оснащён энергосберегающим контуром, что снижает энергопотребление.
Рекомендации по монтажу

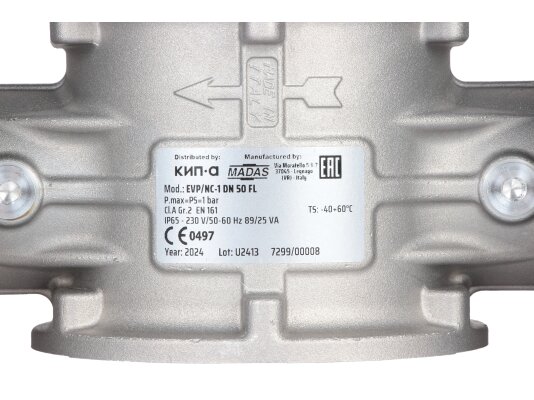

- стрелка на корпусе должна совпадать с направлением потока газа;
- катушка не должна устанавливаться перевёрнуто;
- не допускается установка в агрессивной среде;
- эксплуатация запрещена в зонах 0 и 1 по взрывоопасности (только зона 2 по ГОСТ Р 51330.9-99).
Дополнительное оснащение
Для надёжной работы рекомендуется установка газового фильтра перед клапаном.
Преимущества:
- быстрое перекрытие газа при отключении питания;
- возможность установки индикатора закрытого положения;
- низкое энергопотребление;
- высокая степень защиты от пыли и влаги;
- возможность эксплуатации в любых погодных условиях;
- минимальные требования к обслуживанию.
Область применения
Madas EVPC500066 выполняет функции запорного и регулирующего органа, а также обеспечивает безопасность в автоматических системах подачи газа. Используется в промышленных котлах, тепло- и парогенераторах, технологических теплопроводах, а также в системах контроля герметичности с управлением через реле давления, термостаты и другие приборы.
Артикул: EVPC500066 108
Альтернативные артикулы:
EV501666 108;00-00000790
Производитель: Madas, Италия
