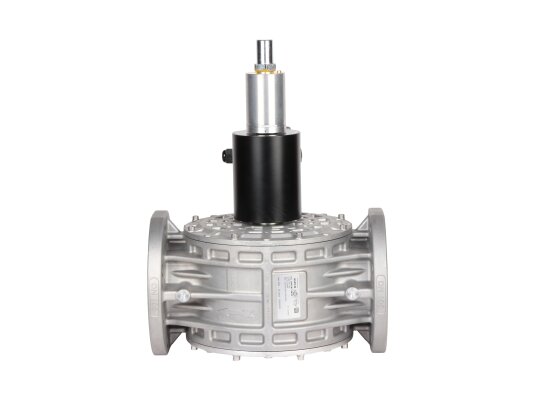

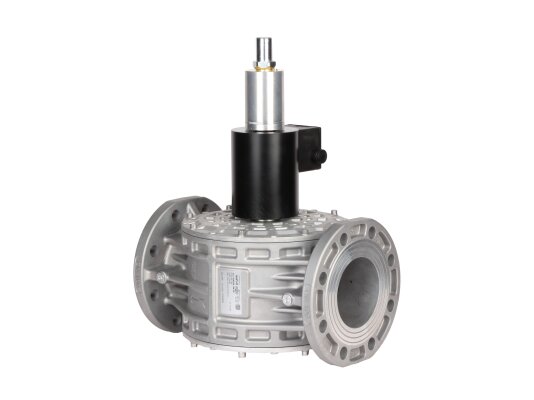

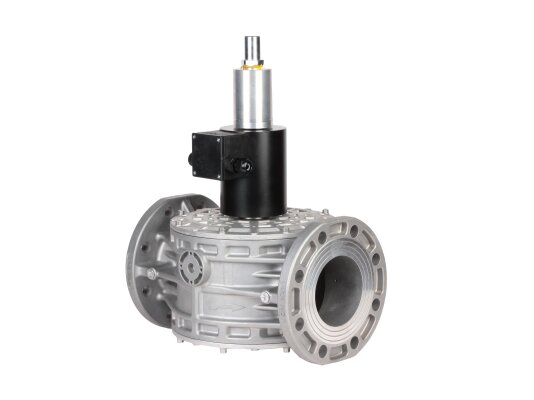

Газовый электромагнитный клапан Madas EVPCS/NC-1 DN 100

Газовый электромагнитный клапан Madas EVPСS100066 108 представляет собой компактное автоматическое запорное устройство. Он соответствует классу герметичности «А» по EN161 и предназначен для дистанционного управления подачей газа на горелки промышленных установок. Клапан оснащён местом для установки индикатора положения и рассчитан на давление до 1 бар.

Описание модели

• Нормально-закрытый клапан Madas EVPСS100066 питается от сети 230 В (-15%, +10%). Обеспечивает быстрое закрытие и регулируемое медленное открытие. Открыт при подаче напряжения, закрыт при отключении. Положение клапана можно контролировать дистанционно с помощью индикатора.
• Время открытия регулируется в диапазоне 1-20 секунд с помощью винта. Скорость зависит от давления газа, температуры и длительности работы клапана.
• Через 30-40 секунд после срабатывания активируется энергосберегающий контур, который есть во всех моделях с соединениями DN32-DN150.

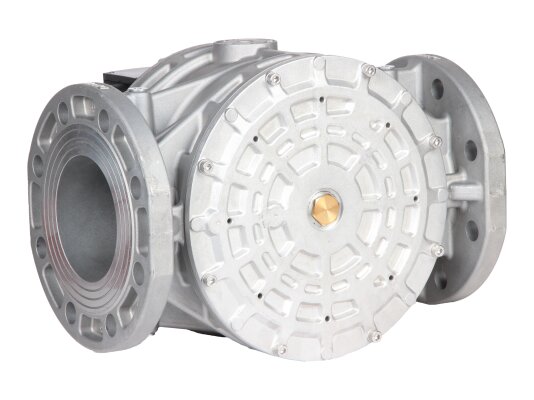

• Компактный корпус облегчает установку в ограниченных пространствах.
• Изготовлен из нержавеющей стали, алюминия, латуни и других износостойких материалов, рассчитан на 10 лет службы (1 миллион циклов). Подходит для эксплуатации при температурах от -40 до +60 °C. Уплотнения выполнены из NBR-каучука.
• Электрические контакты защищены по классу IP65, что обеспечивает надёжную работу при воздействии пыли и влаги, включая струи воды с любого направления.

Рабочие среды и функции

Клапан подходит для природного и сжиженного газа, азота и сухого воздуха. Выполняет функции запорно-регулирующего и предохранительного устройства в системах дистанционного управления газом и автоматического контроля герметичности. Используется в горелках промышленных котлов, теплогенераторов и парогенераторов с давлением до 1 бар.

Монтаж

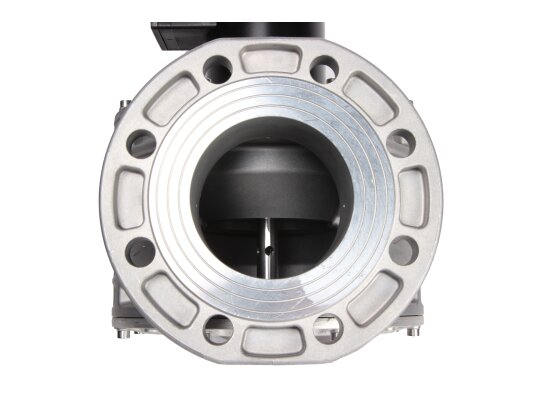

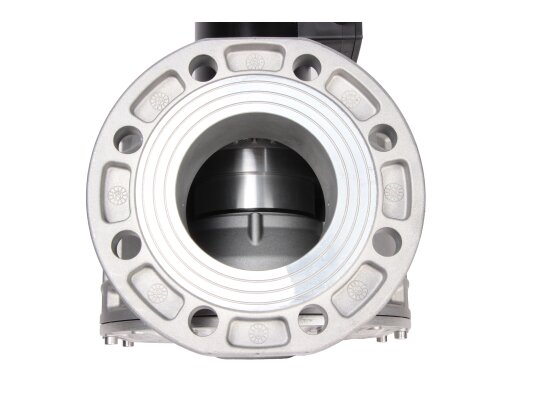

Устанавливается на фланцевые соединения DN 100 в горизонтальном или вертикальном положении. На корпусе есть стрелка, указывающая направление потока газа.

Клапан предназначен для использования в зонах взрывоопасности 2. Не допускается воздействие агрессивных сред, вызывающих коррозию и повреждение уплотнений.

Обслуживание

Регулярно проверяют состояние затвора, очищают и при необходимости меняют уплотнения.

Преимущества:

• быстрое и герметичное перекрытие;
• регулировка времени открытия;
• возможность установки индикатора положения;
• компактный размер для экономии места;
• высокая защита от пыли и влаги;
• всепогодное исполнение;
• энергосберегающая катушка;
• длительный срок службы.

Серия Madas EVPS включает модификации с резьбовыми и фланцевыми соединениями, питанием 12В, 24В, 230В и рассчитана на давление до 6 бар, с компактным (EVPСS) и стандартным корпусом.

Артикул: EVPCS100066 108
Альтернативные артикулы: EVCS101666 108;00-00000753
Производитель: Madas, Италия
На складе: Да
