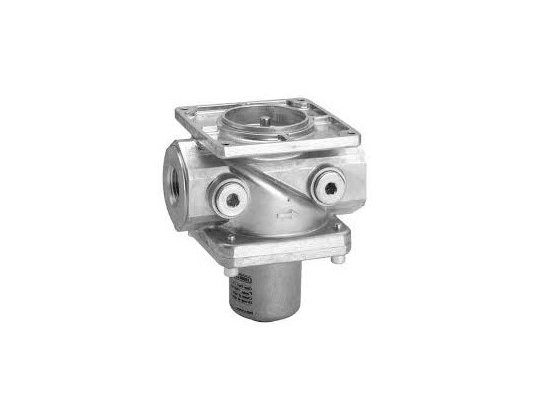

Газовый электромагнитный клапан Elco VGG10.404P

Электромагнитный газовый клапан Elco VGG10.404P представляет собой одинарное двухходовое устройство для герметичного перекрытия газопровода. Применяется вместе с приводом SKP в промышленных системах с давлением до 600 мбар. Соответствует стандарту EN161, класс А группа 2.

Конструкция и особенности

Клапан выполнен в литом алюминиевом корпусе, устойчивом к коррозии и механическим нагрузкам. Внутри расположен шток, положение которого определяет состояние клапана (открыт или закрыт). На входе установлен металлический сетчатый фильтр, задерживающий частицы размером от 0,9 мм.

Для работы клапана необходим исполнительный механизм SKP, приобретаемый отдельно. Привод можно устанавливать и заменять при наличии давления в системе.

Характеристики модели:

• для систем с давлением до 600 мбар;
• медленное открытие и быстрое закрытие;
• соединения Rp 1 1/2";
• работает с газами классов I...III;
• наличие контрольной точки Rp ¼, 4 соединения;
• максимальный расход газа — до 32,3 м³/ч.

Монтаж

Клапан Elco VGG10.404P устанавливается на горизонтальные и вертикальные трубопроводы с фланцевым соединением DN 40. При монтаже необходимо ориентировать стрелку на корпусе в сторону потока. Специальные инструменты и уплотнители не требуются.

Условия эксплуатации

Устройство рассчитано на работу при температуре окружающей среды от -10 до +60 °C. В агрессивных условиях корпус рекомендуется покрывать защитным слоем. Запрещено образование конденсата, льда и попадание воды внутрь клапана.

Артикул: 13016751
Производитель: Elco, Италия
На складе: Да
