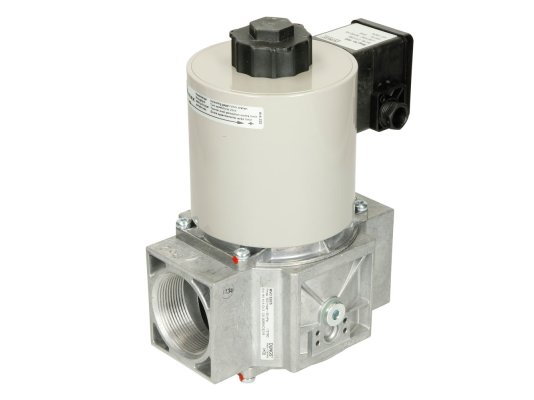

Одноступенчатый электромагнитный клапан Dungs MVD 520/5 с питанием 110 В, артикул 242939, является ключевым компонентом системы автоматического управления подачей газа. Он обеспечивает быстрое и надежное перекрытие газового потока, что гарантирует безопасную работу газовой горелки. Благодаря универсальному дизайну и компактным размерам подходит для горелок большинства производителей.
Основные характеристики и сфера применения
Клапан рассчитан на максимальное давление газа 500 мбар и работает от сети 110 В. Он предназначен для промышленного газового оборудования, использующего газы семейства I-III и другие нейтральные газообразные среды.
Устройство обеспечивает герметичное перекрытие, ограничение и возобновление подачи газа к горелкам и приборам.
Клапан является нормально-закрытым и соответствует классу А группы 2 по EN161. Время срабатывания составляет менее 1 секунды. Расход регулируется вручную.
Конструкция и комплектация клапана MVD 520/5
Корпус изготовлен из литого алюминиевого сплава, устойчивого к механическим воздействиям и коррозии. Электромагнитная катушка и контакты защищены по стандарту IP54, с возможностью повышения до IP65 по запросу.
Детали, контактирующие с газом, выполнены из стали и латуни, уплотнения — из бутадиен-нитрильного каучука. По желанию доступна версия без цветных металлов. Использование NBR-резины обеспечивает герметичность и надежность при температурах от -15 до +60 °C.
На входе установлен фильтр из нержавеющей стали, задерживающий частицы размером от 1 мм. Для дополнительной защиты рекомендуется установка основного фильтра.
Электроподключение осуществляется через винтовые клеммы и кабельный ввод PG11. Опционально возможна установка сигнального контакта для контроля закрытого положения клапана.
Преимущества клапана MVD:
- быстрое срабатывание (менее 1 секунды);
- герметичное перекрытие потока;
- ручная регулировка расхода;
- защита от пыли и влаги;
- встроенный фильтр для удаления загрязнений;
- компактные размеры и небольшой вес;
- уплотнения из стойкого к газам NBR-каучука;
- низкие требования к обслуживанию;
- возможность установки концевого контакта;
- работа при широком диапазоне температур.
Монтаж
Клапаны Dungs MVD устанавливаются горизонтально или вертикально, кроме перевёрнутого положения магнита. Резьбовые соединения обеспечивают герметичность и упрощают монтаж. Размер резьбы на входе и выходе — Rp 2".
Артикул: 242939
Производитель: Dungs, Германия
На складе:
В наличии
