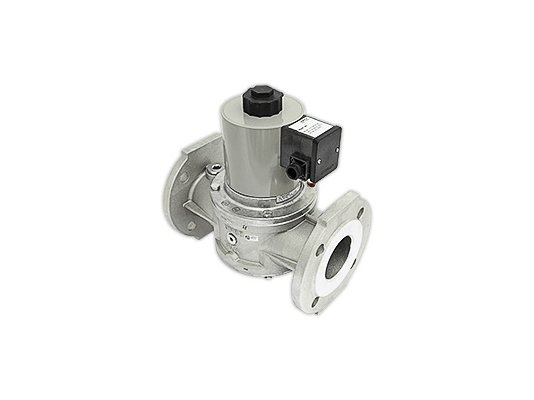

Одноступенчатый электромагнитный клапан Dungs MVD 5100/5 с питанием 24-28 В предназначен для монтажа в газопроводе и служит запорно-регулирующим элементом для управления газовым потоком. Надежное газовое оборудование от немецкого производителя.
Область применения и основные характеристики
Газовый электромагнитный клапан Dungs, артикул 246092, применяется в промышленных системах с газами семейства 1-3 и другими нейтральными газообразными средами. Обеспечивает регулирование, перекрытие и подачу газа к горелкам и газовым приборам.
Клапан одноступенчатый, нормально-закрытого типа, соответствует классу A по EN 161. Время открытия и закрытия не превышает 1 секунды. Работает от сети 24-28 В. Эксплуатируется при температурах от -15 до +60 °C. Максимальное входное давление газа — 500 мбар.
Возможна регулировка основного потока газа.
Конструкция и комплект поставки клапана MVD 5100/5
Корпус клапана изготовлен из литого алюминия и имеет компактные размеры. Электромагнитная катушка и контакты защищены по стандарту IP54 от пыли и влаги, по запросу возможна защита до IP65.
Запорные элементы выполнены из нержавеющей стали и латуни, уплотнения — из бутадиен-нитрильного каучука. По желанию доступна версия без цветных металлов. Использование NBR-резины, устойчивой к углеводородам и низким температурам, исключает утечки и обеспечивает работу при -15...+60 °C.
Для защиты клапана от крупных загрязнений на входе установлен фильтр из нержавеющей стали с отверстиями 1 мм. Рекомендуется дополнительно использовать основной газовый фильтр.
Подключение электромагнитного клапана осуществляется через винтовые клеммы с кабельным вводом PG11. По запросу возможна установка сигнального контакта для контроля закрытого положения клапана.
Преимущества клапана MVD:
- быстрое срабатывание (открытие и закрытие менее 1 секунды);
- регулировка основного газового потока;
- высокий уровень защиты электроники;
- сетчатый фильтр для защиты от повреждений;
- компактные размеры и небольшой вес;
- уплотнения из NBR-каучука, устойчивого к низким температурам;
- простой и надежный монтаж на фланцы;
- опция установки концевого контакта для контроля закрытия;
- стабильная работа в широком температурном диапазоне.
Монтаж
Электромагнитные клапаны Dungs MVD устанавливаются как горизонтально, так и вертикально. Герметичное крепление обеспечивается фланцевым соединением с размерами DN 100 на входе и выходе.
Артикул: 246092
Производитель: Dungs, Германия
На складе:
В наличии
