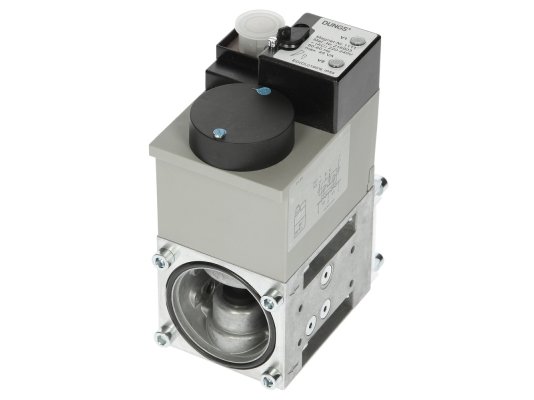

Двойной электромагнитный клапан Dungs DMV-DLE 507/11 24-28 В, артикул 222876, представляет собой компактную газовую арматуру комбинированного типа, предназначенную для сборки автоматизированных систем подачи газа. Он обеспечивает быстрое и герметичное перекрытие газопровода, регулирует объем потока и открывает подачу газа к промышленной горелке, заменяя два отдельных клапана. Модульная конструкция позволяет интегрировать дополнительные устройства фирмы Dungs.
Область применения
Эти двойные электромагнитные клапаны подходят для сухих газов групп 1-3, нейтральных газообразных сред с содержанием H2S не более 0,1 %. Они широко используются в системах автоматического управления газовыми горелками и при модернизации отопительных установок, значительно уменьшая размеры газовой рампы благодаря компактной комбинированной конструкции.
Особенности серии DMV-DLE:
- в одном корпусе объединены два нормально-закрытых клапана одноступенчатого действия класса А, группы 2 по EN 161;
- обеспечивается быстрое перекрытие потока менее чем за 1 секунду, что гарантирует безопасность эксплуатации;
- второй клапан (V2) оснащён функцией плавного открытия с регулируемым временем до 20 секунд для мягкого запуска горелки;
- на первом клапане (V1) предусмотрена ручная регулировка потока;
- рассчитан на работу при давлении до 500 мбар.
Конструкция
Клапан DMV-DLE выполнен в литом алюминиевом корпусе с защитой от пыли и влаги по классу IP 54. Электроподключение осуществляется через штекерный разъем по EN 175301-803. Для контроля положения клапана возможно подключение сигнального контакта.
Основные детали изготовлены из алюминия и нержавеющей стали. Конструкция предусматривает места для измерения давления с обеих сторон и подключения реле давления, блока проверки герметичности и других устройств Dungs.
Уплотнения седел выполнены из бутадиен-нитрильного каучука, устойчивого к газам и эксплуатации при отрицательных температурах, с рабочим диапазоном от -15 до +60 °C. Для защиты уплотнений и герметичности на входе установлен фильтр-сито из нержавеющей стали. Для полной защиты газовой системы рекомендуется установка основного фильтра.
Преимущества:
- компактная комбинированная конструкция с двумя клапанами;
- возможность установки дополнительных устройств Dungs на корпус;
- быстрое закрытие для безопасной работы горелки;
- регулировка основного потока и времени открытия второго клапана;
- встроенный фильтр-сетка из стали для защиты уплотнений.
Монтаж
Клапаны DMV-DLE могут устанавливаться с магнитом в вертикальном или горизонтальном положении. Присоединение к системе осуществляется через резьбовые фланцы (не входят в комплект). Размеры соединений на входе и выходе — Rp 3/4".
Артикул: 222876
Производитель: Dungs, Германия
На складе:
В наличии
