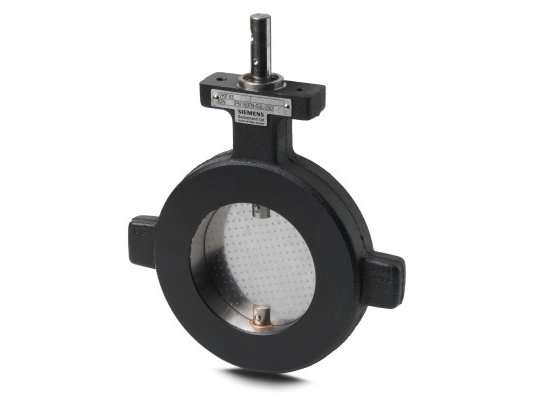

Дисковый поворотный затвор Siemens VKF41.125 предназначен для регулирования и перекрытия потока в системах отопления и других промышленных установках. Управление осуществляется с помощью электропривода Siemens. Изготовлен из материалов, устойчивых к коррозии, рассчитан на высокое давление, температурные перепады и контакт с жидкими средами. Монтаж производится с использованием отдельного монтажного комплекта.
Состав поставки
- Поворотный дисковый затвор оснащён четырьмя центровочными муфтами для точного межфланцевого монтажа.
- Клапан VKF41.125 совместим с электроприводами SQL33 и SQL83.00, приобретаемыми отдельно.
- Для подключения клапана к приводу требуется дополнительный установочный комплект ASK33.
Подробности о клапане
Клапан-бабочка спроектирован с учётом воздействия высокого давления, контакта с жидкостями и температурных колебаний. Корпус выполнен из серого чугуна EN-GJL-250, диск и стержень изготовлены из нержавеющей стали марок 1.4016 и 1.4104. Уплотнения сделаны из EPDM. Конструкция не требует регулярного технического обслуживания. Положение затвора регулируется автоматически электроприводом Siemens, ручное управление отсутствует.
Клапан защищён от образования конденсата и стабильно функционирует в широком температурном диапазоне. Ручку исполнительного механизма можно зафиксировать, чтобы предотвратить случайное вращение. Диск затвора перекрывает поток, не доходя до упора, а положение отображается меткой на стержне.
Монтаж в систему
Заслонка устанавливается между фланцами по стандарту ISO 7005. Для монтажа не требуются специальные инструменты или калибровка. Все соединения клапана, привода и монтажных элементов выполняются непосредственно на месте эксплуатации без применения специальных приспособлений.
Установка затвора предусматривает, что при повороте диска по часовой стрелке поток увеличивается, а при вращении против часовой — уменьшается.
Основные характеристики и особенности:
- совместимость с приводами SQL33 и SQL83.00;
- максимальный угол открытия — 90°;
- максимальное рабочее давление — 16 бар;
- уровень утечки — 0,04%;
- пропускная способность — 1000 м³/ч;
- поток может двигаться в любом направлении;
- управление в двух позициях (открыт/закрыт);
- межфланцевое соединение по стандарту ISO 7005;
- рабочий температурный диапазон от -15 до +120 °C;
- защита от конденсата;
- конструкция не требует обслуживания;
- монтаж возможен в любом положении, кроме перевёрнутого положения привода.
Среда эксплуатации и области применения
Дисковые затворы Siemens VKF используются в различных промышленных системах для регулировки и надёжного перекрытия потоков ледяной, горячей, морской, умягчённой воды и воды с антифризом. Они применяются в системах отопления, вентиляции, кондиционирования и охлаждения. Устанавливаются в закрытых контурах, в последовательных схемах водонагревателей и водоохладителей. Позволяют открывать и закрывать поток теплообменника или полностью блокировать подачу воды к секциям, минимизируя потери за счёт полного перекрытия потока.
Приобрести дисковые поворотные затворы Siemens VKF можно в базовой комплектации или с дополнительным оборудованием: электроприводом Siemens и монтажными принадлежностями (комплект ASK33). Свяжитесь с нами для консультации и оформления заказа.
Артикул: VKF41.125
Производитель: Siemens, Германия
На складе:
В наличии
