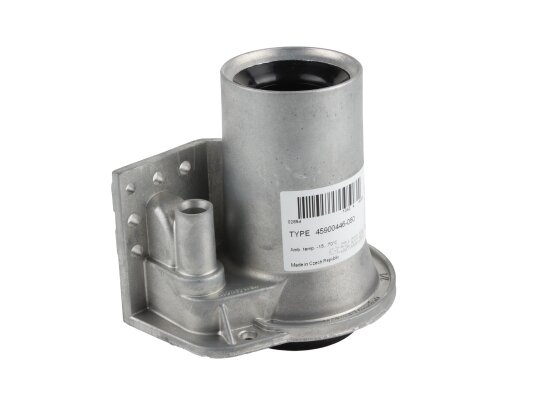

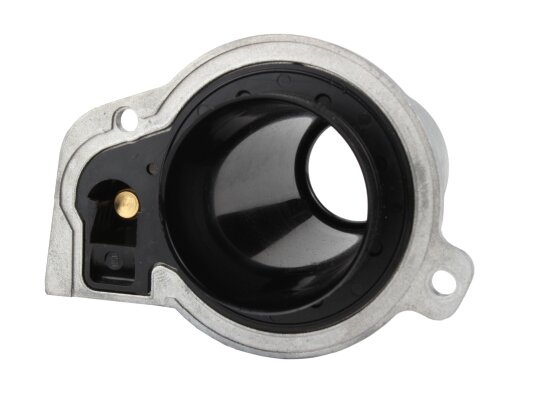

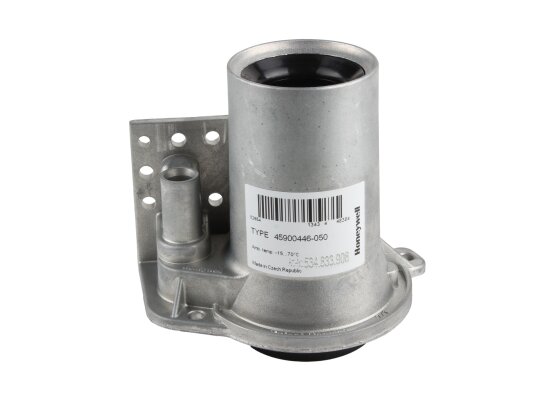

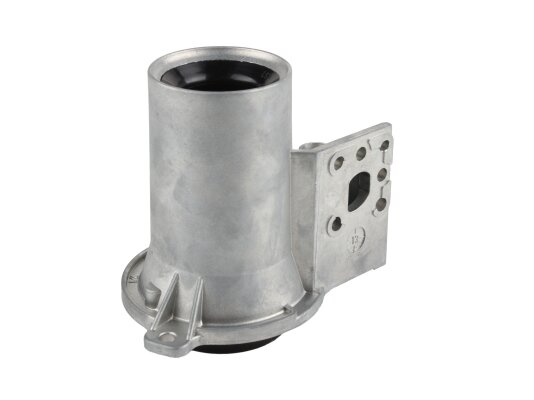

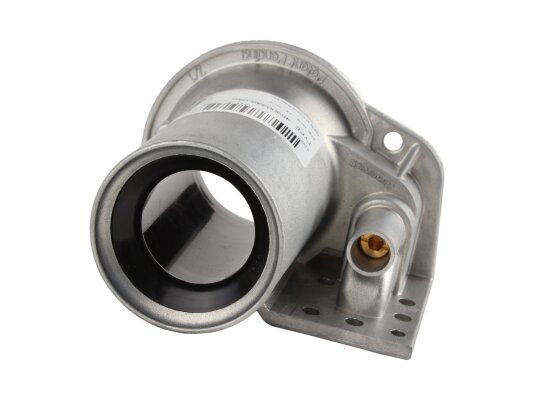

Труба вентури Honeywell 45900446-050

Труба Вентури Honeywell 45900446-050 предназначена для установки в конденсационные котлы с теплообменниками Giannoni TRIO и DUO, а также моделей TRIO 200 и DUO 100. В сочетании с газовыми регуляторами VK41.5V/VK81.5V и вентилятором DC она образует комбинированную систему CVI-vf, обеспечивающую плавное регулирование и розжиг устройств с полным предварительным смешением.

Особенности

Труба Вентури служит для смешивания компонентов газовоздушной смеси и плавной модуляции работы горелки с фиксированным соотношением газа и воздуха при снижении нагрузки котла или теплогенератора до 20 % от максимума.

Применяется совместно с вентилятором принудительного наддува и клапаном Honeywell, который поддерживает равное соотношение газа и воздуха (1:1). Регулировка мощности осуществляется изменением скорости вращения вентилятора. Выходное давление поддерживается газовым клапаном на уровне атмосферного давления. В трубе Honeywell 45.900.446 создается отрицательное давление относительно внешней среды, что способствует втягиванию газа через выпуск клапана.

Монтаж

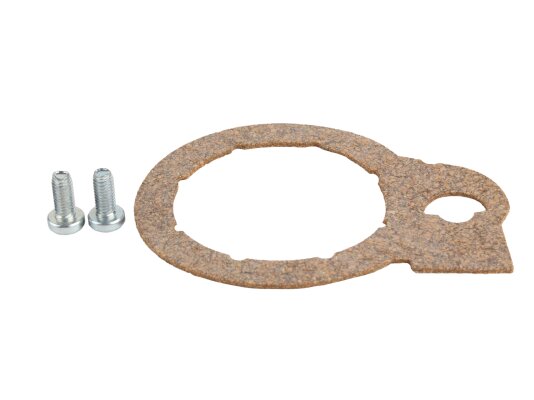

Труба Вентури может устанавливаться в различных положениях на вентилятор DC. Для крепления используются два самонарезающих винта М5, входящих в комплект. Герметизация обеспечивается прокладкой, включенной в базовый набор. Монтаж возможен горизонтально и вертикально на боковых и торцевых выходах. Для торцевого крепления применяются четыре винта М4 и специальная каучуковая прокладка (NBR). При боковом монтаже используются три винта М5 и соответствующее уплотнительное кольцо. Дроссельный винт позволяет регулировать соотношение газа и воздуха.

Артикул: 45900446-050
Производитель: Honeywell
На складе: Да
