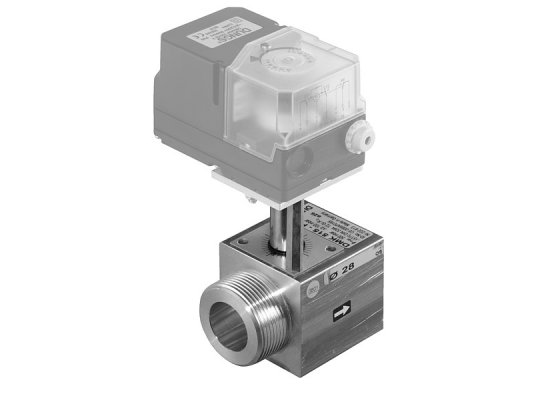

Заслонка Dungs DMK 520-P диаметром 40 мм применяется в автоматизированных системах регулирования подачи газа для промышленных газовых горелок. Совместима с приводами DMA и другими исполнительными механизмами по запросу. Соответствует европейским стандартам безопасности и качества, подтверждена испытаниями и сертификатами.
Рабочая среда
Устройство предназначено для газов групп I-III, биогаза с содержанием H2S менее 0,1% и других нейтральных газообразных сред (только сухие газы).
Функции и конструкция
Моторная заслонка DUNGS DMK входит в систему автоматического управления подачей газа, обеспечивая открытие и перекрытие потока с помощью исполнительного механизма. Адаптирована для работы с приводами DMA...P... и DMA...Q.
Корпус изготовлен из алюминия, содержит исполнительный механизм и затвор. Положение заслонки регулируется по сигналу управляющего блока: привод открывает заслонку для подачи газа или перекрывает поток. Время срабатывания зависит от модели привода.
Настройка полной и частичной нагрузки выполняется вращением кулачков привода. При отключении питания привод сохраняет текущее положение.
Для изготовления использованы нержавеющая сталь и алюминий, обеспечивающие устойчивость к высоким давлениям, перепадам температур и воздействию газов. Уплотнения выполнены из NBR-каучука, устойчивого к газовой среде. С обеих сторон корпуса предусмотрена резьба (внутренняя и наружная).
Основные характеристики:
- привод без нулевого отключения по DIN 3394;
- максимальный угол установки — 90°;
- совместимость с приводами DMA...P..., DMA...Q (возможна работа с другими приводами по запросу);
- работает с механическими и электромеханическими приводами;
- максимальное давление газа — 500 мбар;
- максимальный перепад давления — 100 мбар;
- монтаж с помощью трубной резьбы по ISO 7/1;
- группа R по DIN 3394, класс 2;
- компактная длина корпуса благодаря сочетанию внутренней и наружной резьбы;
- конструкция без цветных металлов;
- минимальные требования к обслуживанию;
- рабочий температурный диапазон: от -15 до +70 °C.
Монтаж
Электрические заслонки Dungs DMK могут устанавливаться в любом положении при использовании приводов DMA...P/Q. В иных случаях монтаж следует выполнять согласно технической документации приводов.
Приобрести газовую заслонку DUNGS DMK 520-P и другие комплектующие для котлов можно со склада и под заказ. Серия DMK включает модели с диаметрами от 11 до 46 мм.
Артикул: 222609
Производитель: Dungs, Германия
