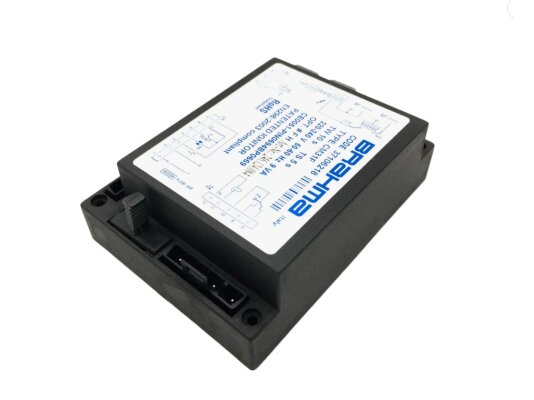

Топочный автомат Brahma CM31F 37106218 предназначен для газовых атмосферных горелок с прерывистым циклом и принудительным наддувом. Он управляет всеми функциями и подключенными устройствами, обеспечивая безопасную и эффективную работу системы сжигания. Блокировка сохраняется при отключении питания, а перезапуск выполняется вручную кнопкой сброса. Встроенный трансформатор розжига оснащён фильтром для подавления помех.
Основные параметры и функции:
- управление атмосферной горелкой с вентилятором;
- питание 220-240 В, 50-60 Гц;
- прерывистый режим с перезапуском каждые 24 часа;
- самодиагностика неисправностей;
- контроль пламени методом ионизации;
- энергонезависимая блокировка с ручным сбросом;
- аварийное отключение при потере пламени;
- перекрытие подачи газа менее чем за 1 секунду после исчезновения пламени;
- трансформатор с встроенным EMC-фильтром;
- два независимых последовательно включённых предохранительных контакта;
- разъемы Molex для подключения;
- работа при температуре от -20 до +60 °C;
- корпус без защиты от пыли и влаги (IP00);
- монтаж в любом положении;
- комплектация без цоколя;
- ресурс более 250000 циклов при максимальной нагрузке.
Особенности конструкции
Топочный автомат изготовлен согласно европейским стандартам безопасности. Он заключён в компактный ударопрочный корпус из самозатухающего пластика, который защищает электронную схему, устройство зажигания, варистор и другие компоненты от ударов и загрязнений. Для подключения предусмотрены разъемы Molex, обеспечивающие быстрое и надёжное соединение.
Встроенный варистор защищает автоматику от скачков напряжения, а трансформатор розжига оснащён фильтром для подавления электромагнитных помех.
При каждом запуске контроллер проводит самопроверку. Ложные сигналы пламени или ошибки в усилителе блокируют запуск. Перед включением вентилятора проверяется реле давления воздуха.
Энергонезависимая блокировка требует ручного перезапуска после аварийного отключения.
Область применения
Топочные автоматы Brahma CM31F применяются в газовых и комбинированных котлах отопления, теплогенераторах, водогрейных приборах, печах и других газовых устройствах.
Преимущества:
- эффективное управление горелкой и контроль пламени;
- быстрое перекрытие подачи газа при потере пламени;
- запальное устройство с EMC-фильтром;
- защита от перепадов напряжения;
- оптимальные размеры платы и корпуса;
- широкий температурный диапазон;
- возможность установки в любом положении.
В серии представлены топочные автоматы для горелок с вентилятором и без, с ручным или электрическим сбросом блокировки, с дополнительными контактами и термостатом безопасности, а также с разными интервалами проверки безопасности.
Артикул: 37106218
Производитель: Brahma, Италия
На складе:
В наличии
