Сервопривод Siemens SQN72.4A4B20

Сервопривод Siemens SQN72.4A4B20, артикул S55454-D332-A100, предназначен для управления положением воздушной заслонки в промышленных горелках. Он регулирует угол открытия заслонки по сигналу от топочного автомата, обеспечивая правильное формирование топливовоздушной смеси перед сгоранием. Технические параметры устройства подходят для систем малой и средней мощности.

Конструкция

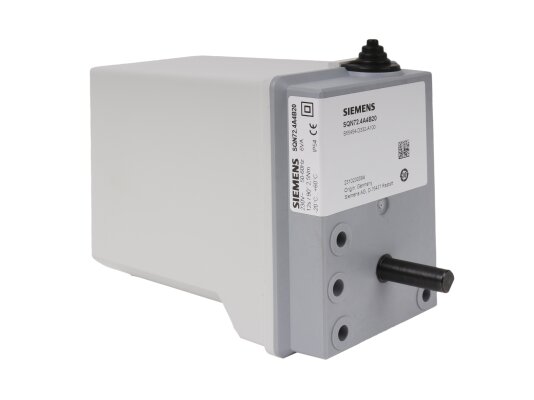

Siemens SQN72 выполнен в компактном ударопрочном пластиковом корпусе, устойчивом к температурным воздействиям. В приводе используется зубчатая передача, не требующая обслуживания. Электрическое подключение осуществляется через разъемные клеммы. Встроен индикатор положения, а также концевые и дополнительные выключатели.

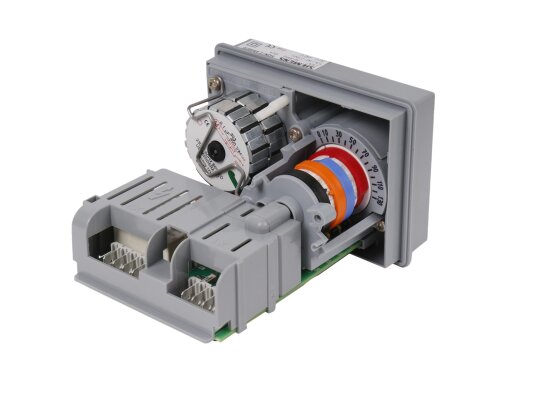

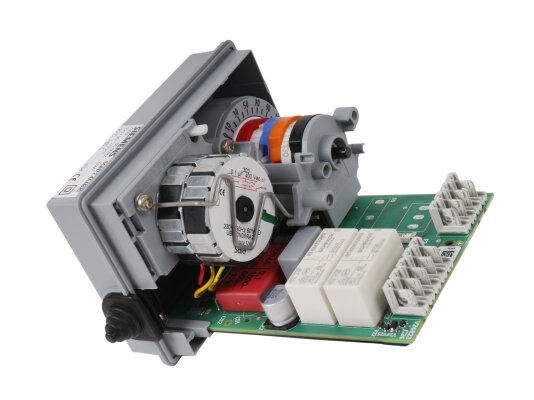

Внутри корпуса размещены синхронный двигатель с отключаемым редуктором, распределительный вал и реле. Стальной вал с высокой износостойкостью можно вручную отсоединить от зубчатой передачи и двигателя, нажав на муфту. Рабочие узлы смазаны смазкой длительного действия, что исключает необходимость дополнительного обслуживания.

Класс защиты IP54 обеспечивает надежную защиту от пыли и влаги, предотвращая попадание твердых частиц размером от 1 мм и брызг с любой стороны, что позволяет использовать устройство в большинстве помещений.

Основные параметры и преимущества:

• питание от сети 230 В с допуском -15% и +10%;
• угол открытия заслонки от 0 до 130º, максимальный — 160º;
• время перемещения на 90º — 12 секунд;
• предназначен для управления воздушными заслонками;
• вращение вала привода осуществляется против часовой стрелки;
• монтаж возможен в любом положении;
• рабочий температурный диапазон: от -20 до +60 °С.

Область применения

Сервопривод Siemens SQN72 совместим с P-PI или PID-регуляторами (например, RWF40), а также с топочными автоматами LOA, LMO, LME, LFL в газовых и жидкотопливных горелках малой и средней мощности.

Артикул: S55454-D332-A100
Производитель: Siemens, Германия
На складе: Да
