Реле давления Siemens QPL15.003

Реле давления Siemens QPL15.003, артикул S55722-S106-A100, предназначено для контроля разницы давления газообразных веществ, включая воздух, газы классов 1, 2, 3 и другие нейтральные среды. Устройство отличается компактностью, надежностью, удобством подключения и настройки, а также высокой точностью и стабильностью срабатывания. Дифференциальный датчик применяется в газовых горелках, рампах и прочих системах с давлением до 690 мбар. Регулировка давления возможна в диапазоне от 0,7 до 3 мбар, с дифференциалом переключения 0,3 мбар.

Конструкция и особенности применения

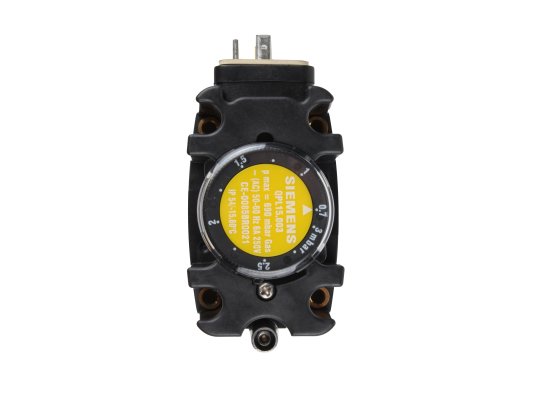

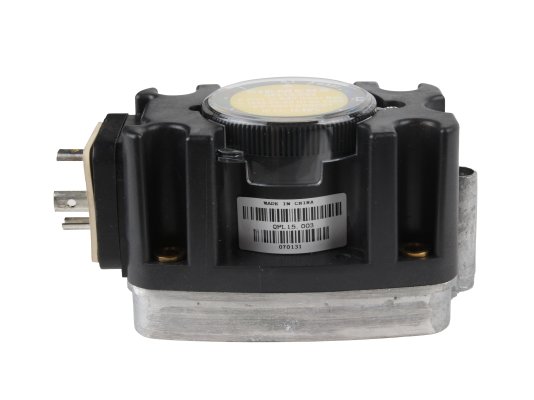

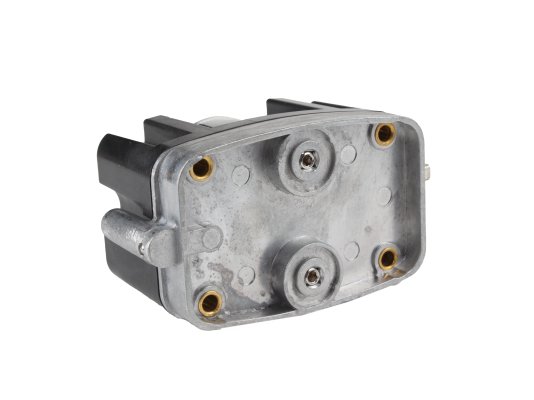

• Реле Siemens выполнено в компактном пластиковом корпусе с литым алюминиевым основанием. Под прозрачной крышкой расположен регулятор для установки точки срабатывания.
• Датчик функционирует при температуре окружающей среды от -20 до +60 °C, при этом необходимо избегать образования конденсата, льда и попадания воды внутрь прибора.
• Электрические компоненты защищены от пыли и влаги согласно стандарту IP54. Реле не предназначено для использования в зонах с повышенной пожарной или взрывоопасностью. Устройство прошло заводское тестирование, испытания и калибровку.

Монтаж и настройка

• Реле замыкает контакт при снижении давления ниже или превышении установленной точки переключения.
• Для установки нужных параметров используется регулятор: поворот по часовой стрелке увеличивает давление, против часовой стрелки — уменьшает.
• Устройство можно монтировать на вертикальной или горизонтальной поверхности, исключая перевернутое положение. Для подключения применяется уплотнительное кольцо (O-ring).
• Монтаж, настройку и обслуживание реле следует доверять только квалифицированным специалистам.

Подробные технические характеристики реле давления Siemens QPL15.003 доступны в спецификации.

Артикул: S55722-S106-A100
Производитель: Siemens, Германия
На складе: Да
