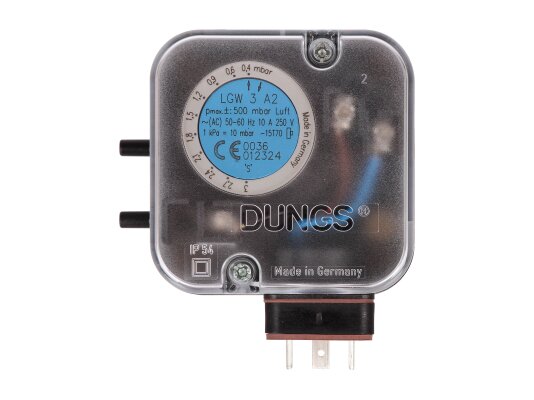

Реле давления Dungs LGW 3 A2 G3

Реле давления Dungs LGW 3 A2 G3 предназначено для контроля разряжения, избыточного давления, а также разницы давления газа и воздуха. Этот компактный и надежный прибор отличается долговечностью и широко применяется в газовом оборудовании ведущих производителей.

Основные характеристики

• Класс: S согласно стандарту EN 1854.
• Максимальное допустимое давление: 500 мбар.
• Среда: воздух и неагрессивные негорючие газы.
• Регулировка в диапазоне: 0,4-3 мбар.
• Диапазон срабатывания: 0-0,3 мбар.
• Температура эксплуатации: от -15°C до +70°C.

Принцип работы и настройка

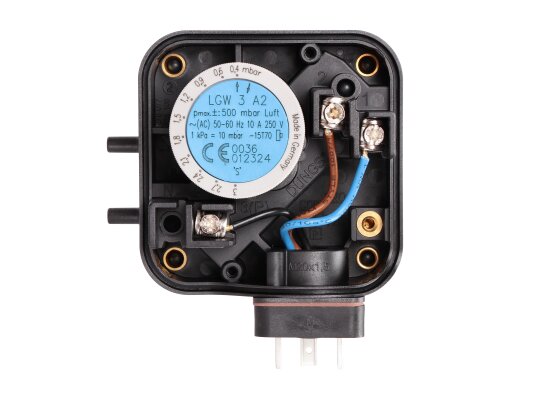

LGW работает, замыкая контакт и передавая сигнал на блок управления при изменении давления газа выше или ниже заданного значения. Дифференциальное давление воздействует на диафрагму, которая противодействует силе пружины и активирует переключатель. Настройка параметров производится вращением регулировочного колеса.

Конструкция и установка

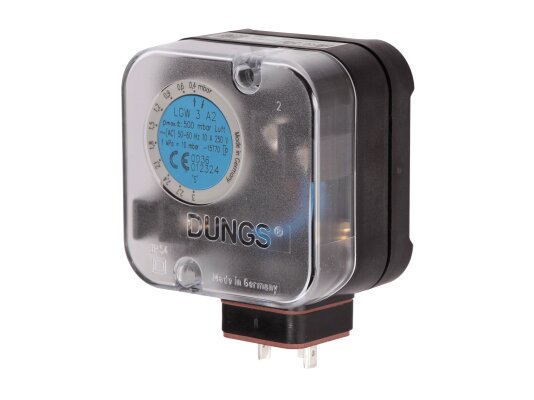

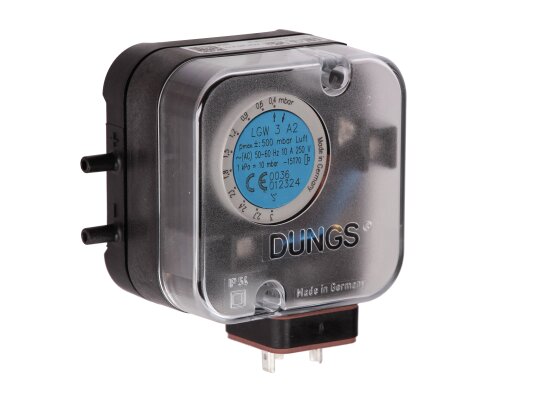

Прибор имеет компактный полимерный корпус с прозрачной крышкой. Электрозащита соответствует классу IP 54, что обеспечивает защиту внутренних компонентов от пыли, влаги и механических повреждений. По запросу возможно повышение класса защиты до IP 65. Мембрана выполнена из бутадиен-нитрильного каучука с высокой чувствительностью.

Монтаж осуществляется с помощью резьбовых соединений, стандартное положение — вертикальное. При установке в горизонтальном, перевернутом или диагональном положении реле будет срабатывать при давлении, отличающемся от заданного на ± 0,5 мбар.

Преимущества:

• широкая универсальность;
• подходит для воздуха и газов;
• удобное резьбовое крепление;
• регулировка параметров с помощью встроенного диска;
• чувствительная мембрана;
• электрозащита IP 54;
• европейское качество по доступной цене.

Реле давления Dungs LGW 3 A2 G3 (артикул 218444) рекомендовано для установки на горелки таких брендов, как Elco, Baltur, Riello, Lamborghini, Viessmann и других. Подробная информация содержится в инструкции производителя.

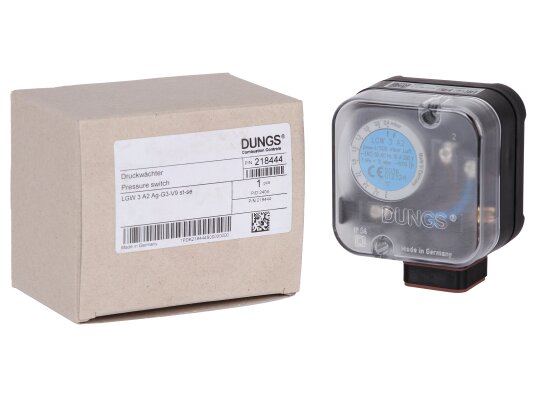

Артикул: 218444
Производитель: Dungs, Германия
На складе: Да
