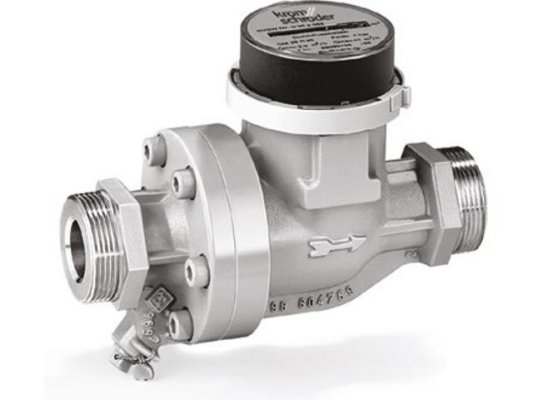

Расходомер Kromschroder DM 40R25-40, артикул 03200381, применяется в промышленных системах для измерения объема потребляемого газа или воздуха. Прибор сертифицирован согласно европейским стандартам и рассчитан на рабочее давление до 4 бар. Крепится с помощью резьбовых соединений.
Описание счетчика
Устройство Kromschroder DM выполнено в компактном алюминиевом корпусе и оснащено механическим 7-значным индикатором расхода. Поток среды приводит в движение турбинное колесо, количество оборотов которого фиксируется и передается на цифровой индикатор через электромагнитную муфту. Частота вращения колеса пропорциональна объему проходящего газа. Индикатор суммирует и отображает данные учета.
Среда эксплуатации
Расходомер предназначен для работы с природным, городским, сжиженным (в газообразном состоянии) газом, воздухом и инертными газами.
Основные характеристики:
- номинальный расход: 40 м³/ч;
- максимальное давление газа/воздуха: 4000 мбар;
- опция удаленного контроля показаний;
- механический цифровой индикатор с 7 цифрами;
- подходит для взрывоопасных сред;
- резьбовое соединение с внутренней резьбой Rp 1";
- корпус с защитой IP52;
- монтаж возможен в горизонтальном и вертикальном положении (кроме считывающей головки вниз).
Условия эксплуатации
Прибор рассчитан на работу при температурах от -10 до +60 °C. Длительное воздействие высоких температур, вибраций и ударов снижает точность и сокращает срок службы.
Особенности монтажа
Расходомер может устанавливаться на вертикальные и горизонтальные трубопроводы (не допускается перевернутое положение). При работе с загрязненной средой рекомендуется установка фильтра перед прибором, а также запорных клапанов до и после расходомера.
Для точных измерений счетчик должен размещаться на прямых участках трубы длиной не менее 3xDN перед устройством и 2xDN после него.
Не рекомендуется устанавливать прибор в нижней точке трубопровода при работе с газами, содержащими конденсат или загрязнения. После расходомера не должно быть ограничений потока, способных вызвать обратное движение или блокировку.
Для регулировки расхода газа применяются модели DM с импульсным выходом E200, которые монтируются горизонтально с указателем вверх. При наличии конденсата поток должен идти снизу вверх, с обязательной установкой дренажа.
Преимущества:
- точный учет расхода газа и воздуха;
- широкий диапазон измерений;
- возможность дистанционного мониторинга (опция);
- компактные размеры;
- высокая степень защиты от пыли и влаги;
- простота обслуживания.
Область применения
Расходомеры DM используются для контроля расхода газа и воздуха в технологическом оборудовании, промышленных установках, испытательных стендах, а также при проверке и настройке газовых горелок. Они способствуют оптимизации энергопотребления.
Артикул: 03200381
Производитель: Kromschroder, Германия
