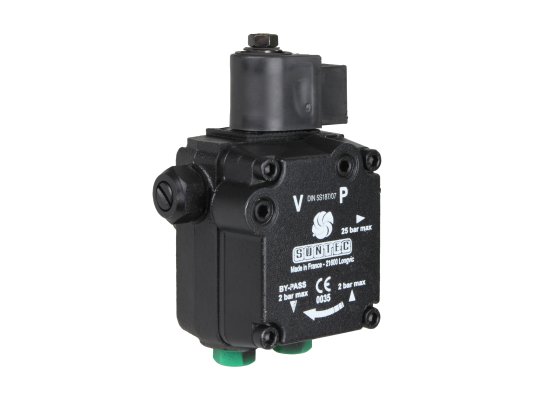

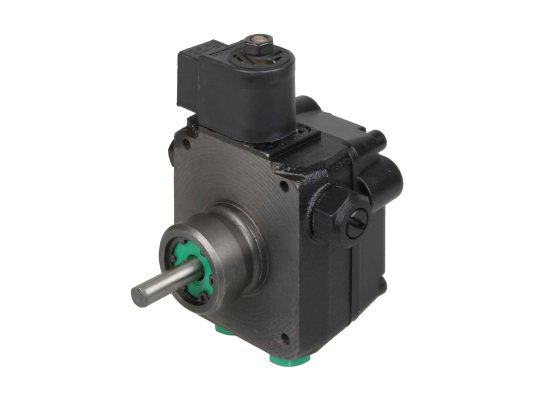

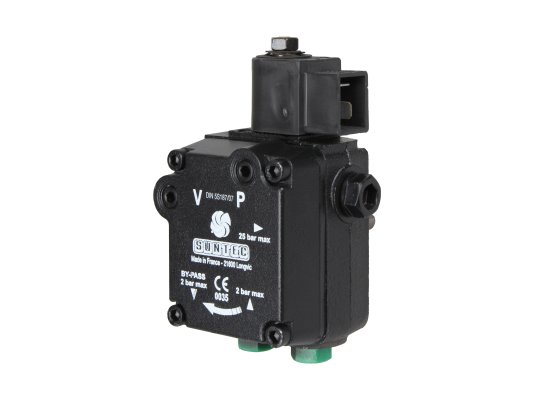

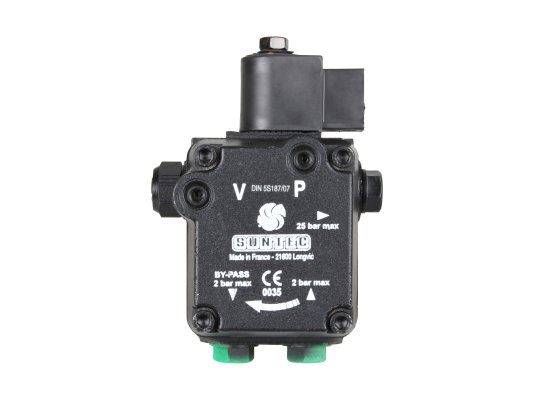

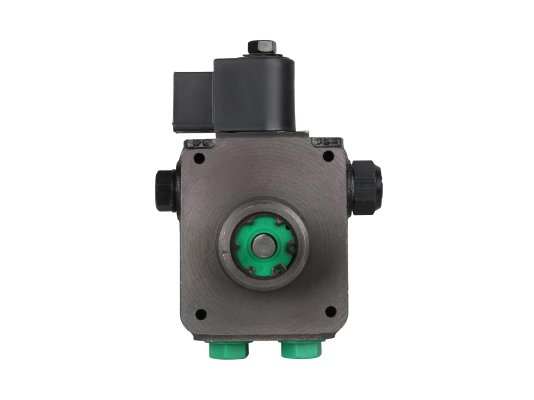

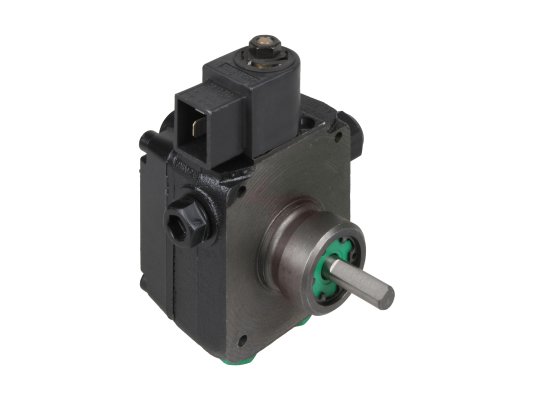

Насос для горелки Ecoflam AL 35 C 9528 6P 0700

Насос для горелки Ecoflam AL 35 C 9528 6P 0700, артикул 13015167, предназначен для установки на одноступенчатые дизельные горелки. В заводской комплектации он готов к монтажу в систему с обратной линией, но также может применяться в однотрубных системах при замене байпасной заглушки на глухую пробку. Оснащён клапаном для регулировки давления и электромагнитным клапаном с функцией запирания потока.

Конструкция насоса

Самовсасывающий насос включает шестерёнчатый механизм, приводной вал, выходы для подключения к форсунке, всасывающей и обратной линиям, порты для манометра и вакуумметра, а также электромагнитный и регулирующий давление клапаны и сетчатый фильтр. Конструкция соответствует стандарту защиты IP54 от пыли и влаги.

Основные характеристики и особенности:

• серия с электромагнитным блокировочным клапаном, обеспечивающим запирание потока;
• давление на форсунку в диапазоне 8–15 бар, заводская настройка – 9 бар;
• подходит для одно- и двухтрубных систем;
• перекачиваемое топливо с вязкостью 2–12 сСт;
• используется в горелках с одноступенчатым регулированием мощности;
• быстрое срабатывание электромагнитного клапана в линии форсунки;
• максимальная температура топлива в насосе +60 °C;
• производительность 40 л/ч при 11 бар и вязкости 5 сСт;
• сетчатый фильтр на входе с размером отверстий от 150 мкм и площадью 6 см²;
• стандартная втулочная посадка диаметром 32 мм;
• в комплект не входит соединительный кабель;
• возможность монтажа в любом положении (без нагрузки на вал);
• максимальное давление на входе и выходе – 2 бар;
• автоматический вывод воздуха при двухтрубном подключении.

Принцип работы насоса Ecoflam AL

Зубчатый механизм из износостойких шестерёнок, вращаясь, всасывает топливо из бака и подаёт его к электромагнитному нормально-закрытому клапану, а затем к форсунке. Клапан регулировки давления служит для отвода избыточного топлива. Топливо, не поступившее на форсунку, возвращается через обратную линию или всасывающую трубу в зависимости от конфигурации системы.

Артикул: 13015167
Производитель: Ecoflam, Италия
На складе: Да
