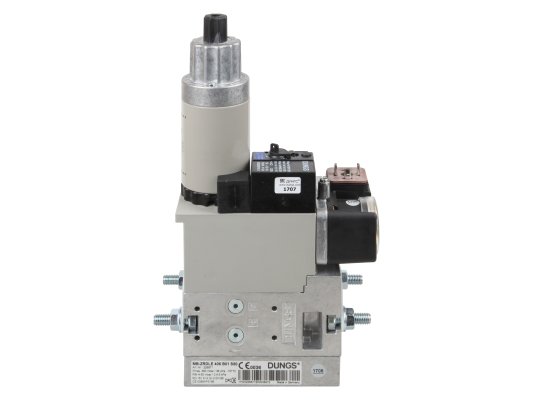

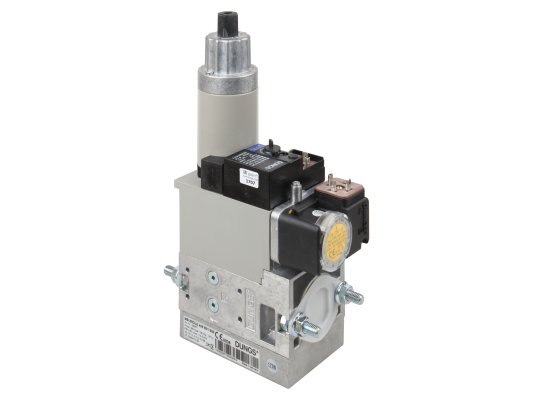

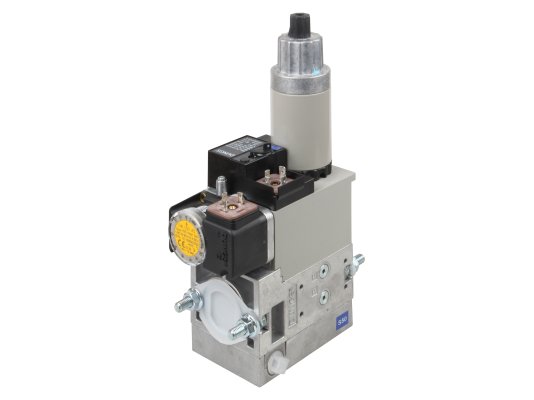

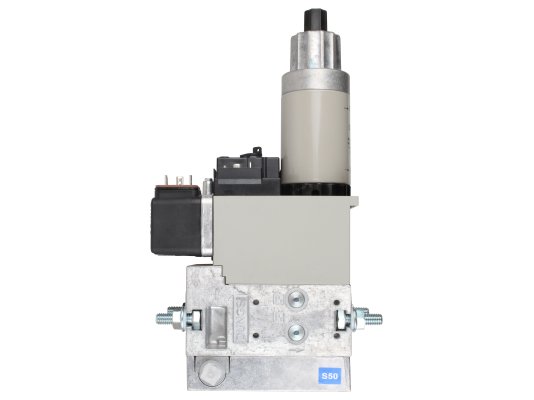

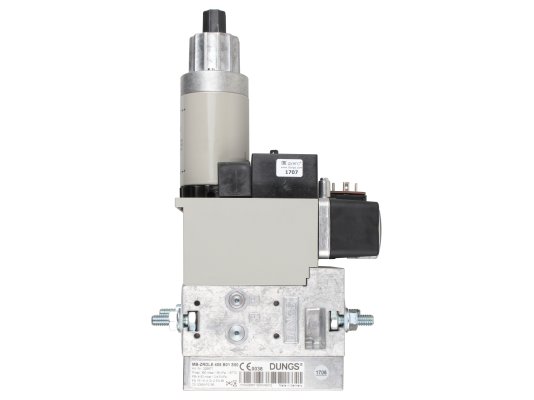

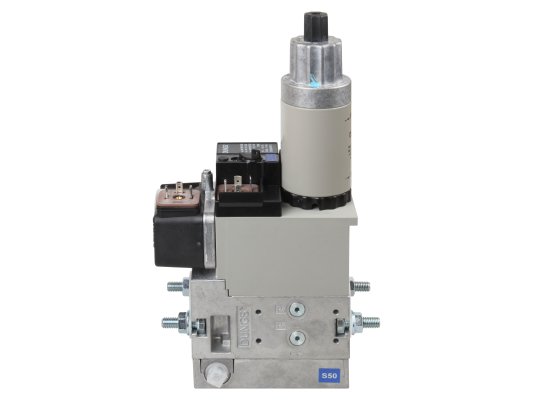

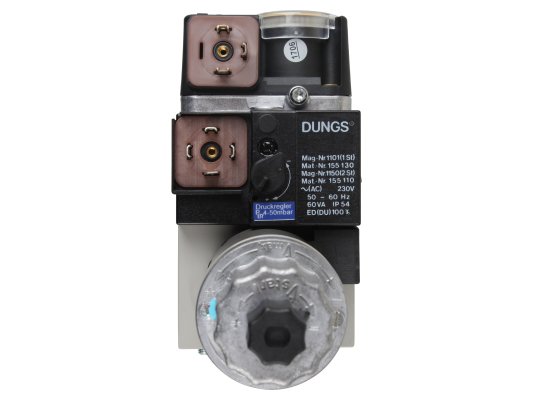

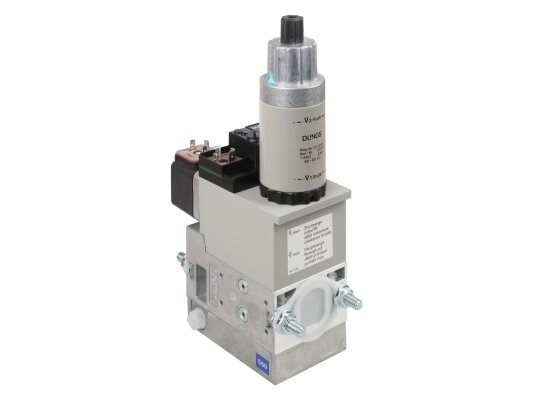

Газовый мультиблок Dungs MB-ZRDLE 405 B01 S50:
- Модуль регулирования и безопасности с двухступенчатым режимом работы;
- Совместное управление клапанами;
- Степень защиты IP 54;
- Электромагнитные клапаны V1 и V2 класса А;
- Максимальное избыточное давление газа 360 мбар;
- Диапазон входного давления газа 15-360 мбар;
- Диапазон выходного давления газа 4-50 мбар;
- Встроенный стандартный синий фильтр;
- Реле давления газа мини GW 150 A5;
- Резьбовое соединение Rp 1/2" - 3/4".
Газовый мультиблок Dungs MB-ZRDLE 405 B01 S50 — компактный и универсальный узел регулирования давления газа, предназначенный для безопасной эксплуатации газовых котлов. Он широко применяется ведущими производителями двухступенчатых горелок, включая Riello, Oilon, Elco и Baltur. Удобная компоновка, простой монтаж, компактные размеры и высокие эксплуатационные характеристики делают мультиблоки Dungs востребованными.
Стандартная комплектация
Мультиблок (артикул 226871) представляет собой компактную газовую линию, включающую:
- входной фильтр для очистки магистрального газа;
- регулятор давления;
- два электромагнитных клапана класса А;
- реле давления GW 150 A5.
Для монтажа необходимо дополнительно приобрести фланцы и штекеры для электроподключения.
Технические параметры:
- рабочая среда — газы 1, 2 и 3-го семейства, а также нейтральные газы;
- входное/выходное давление — 15-360 и 4-50 мбар соответственно;
- максимальное давление — 360 мбар;
- температурный диапазон эксплуатации: для природного газа от -15 °C до +70 °C, для сжиженного — от 0 °C до +70 °C.
Особенности конструкции
На корпусе установлен датчик реле давления, контролирующий минимальное входное давление газа.
Входной фильтр защищает электромагнитные клапаны и регулятор от механических загрязнений в газе. Рекомендуется установка основного фильтра перед рампой горелки и регулярное обслуживание встроенного сетчатого фильтра.
Электромагнитные клапаны имеют совместное управление: первый клапан срабатывает быстро (открытие/закрытие менее 1 секунды), обеспечивая герметичность, второй — быстро закрывается и медленно открывается, что обеспечивает плавную подачу газа. Скорость открытия регулируется. Выходной клапан обеспечивает двухступенчатый режим работы горелки.
Давление на выходе регулируется автоматически. После очистки газ поступает на регулятор, который стабилизирует выходное давление. Заводские настройки могут корректироваться при монтаже.
При необходимости мультиблок можно дополнить клапаном запальной линии, модулем контроля герметичности и другими устройствами.
Подключение осуществляется через резьбовые фланцы Rp 1/2"-3/4". Возможны горизонтальное, вертикальное (магнит вверх) и промежуточное положения установки.
Электрические компоненты защищены по классу IP 54, что обеспечивает надёжную работу в сложных условиях.
Преимущества:
- автоматизация подачи газа;
- простой монтаж на резьбовое соединение;
- фильтрация входящего газа;
- контроль минимального входного давления;
- эргономичная компоновка;
- защита от пыли и влаги;
- плавная подача газа;
- гибкая настройка давления;
- возможность подключения дополнительных устройств;
- оптимальная стоимость.
Чтобы заказать газовый мультиблок Dungs MB-ZRDLE 405 B01 S50, нажмите кнопку «купить» и оформите заявку. Мы доставляем товары по всей России. Все изделия имеют длительную заводскую гарантию.
Артикул: 226871
Альтернативные артикулы:
V165;400010148300;7747209656-BB
Производитель: Dungs, Германия
На складе:
В наличии
