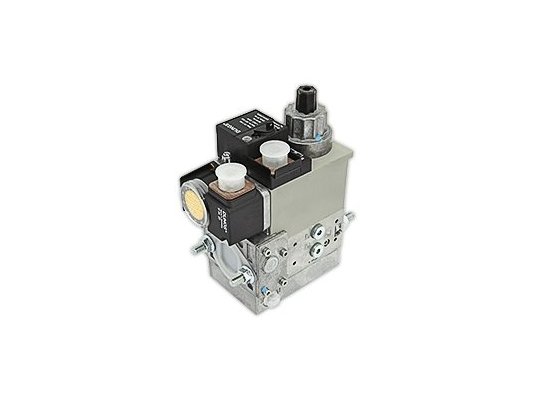

Газовый мультиблок Dungs MB-DLE 410 B07 S22 представляет собой модуль регулирования и безопасности с одноступенчатым режимом работы. В его конструкции предусмотрен встроенный байпасный клапан и раздельное управление электромагнитными клапанами V1 и V2 класса А. Устройство имеет степень защиты IP 54, максимальное избыточное давление газа — 360 мбар, а диапазон входного давления варьируется от 15 до 360 мбар. Выходное давление регулируется в пределах 4-20 мбар. Встроенный фильтр оснащён сеткой с ячейками 0,8 мм, а давление контролируется реле мини GW 150 A5. Для подключения предусмотрено резьбовое соединение Rp 3/4" - 1 1/4".
Для обеспечения стабильной работы газовой горелки рекомендуем приобрести универсальный мультиблок Dungs MB-DLE 410 B07 S22. Газовая линия, выполненная в одном корпусе, характеризуется высоким коэффициентом пропускной способности при низком перепаде давления. Компактные размеры и стандартные резьбовые соединения облегчают монтаж и позволяют использовать устройство с горелками ведущих производителей.
Основные параметры работы:
- рабочая среда — газы 1, 2, 3 семейства и нейтральные газы;
- входное давление — от 15 до 360 мбар, выходное — от 4 до 20 мбар;
- максимальное избыточное давление — 360 мбар;
- температурный диапазон эксплуатации — от -15 °C до +70 °C.
Комплектация завода:
В моноблок входят:
- фильтр с ячейками 0,8 мм для очистки газа;
- регулятор с заводской настройкой давления;
- два электромагнитных клапана класса А с раздельным управлением;
- реле давления GW 150 A5.
Отдельно необходимо приобрести резьбовые фланцы и штекеры для электроподключения, так как они не входят в комплект.
Особенности конструкции:
Ключевым элементом является регулятор пропорционально-интегрального типа, обеспечивающий точное поддержание выходного давления и стабильную работу горелки.
На корпусе установлен датчик реле давления, контролирующий минимальный уровень входного давления.
Электромагнитные клапаны закрываются быстро: первый клапан открывается мгновенно, второй — плавно, что обеспечивает мягкий запуск газа. Быстрое закрытие клапана V1 гарантирует герметичность системы при отключении, а дроссель на втором клапане регулирует основной поток газа.
Электрические компоненты защищены от пыли и брызг согласно стандарту IP 54.
Монтаж и эксплуатация:
Устройство (артикул 225649) можно устанавливать вертикально (магнит сверху), горизонтально или в промежуточных положениях. Для подключения применяются фланцы с трубной резьбой 3/4"-1 1/4" (стандарт ISO 7/1). При установке возможно регулировать скорость открытия клапана V2.
Фильтр необходимо регулярно менять, при этом его извлечение не требует демонтажа всего блока. Для дополнительной защиты рекомендуется установить ещё один фильтр на газовой линии.
Преимущества:
- автоматическое и точное регулирование давления газа;
- обеспечение безопасности работы газового оборудования;
- плавный запуск подачи газа;
- встроенный байпасный клапан;
- фильтр с ячейками 0,8 мм для улавливания загрязнений;
- возможность выбора оптимального режима подачи газа;
- защита электрических компонентов по стандарту IP 54;
- надежность и долговечность конструкции;
- компактные размеры и удобство монтажа на стандартные фланцы;
- возможность дополнительного оснащения.
Газовый мультиблок Dungs MB-DLE 410 B07 S22 — это компактное и надежное устройство европейского качества по доступной цене. Сертификаты ЕС подтверждают его пригодность для работы во взрывоопасных средах. Производитель предоставляет длительную гарантию.
Артикул: 225649
Производитель: Dungs, Германия
