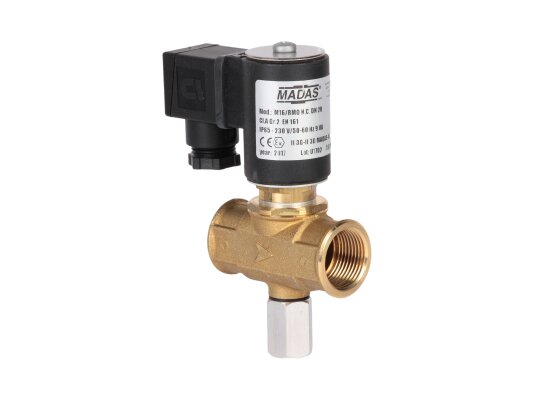

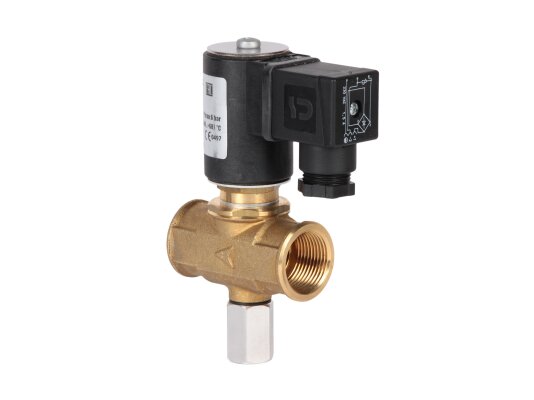

Электромагнитный газовый клапан Madas CO03C0000 008 соответствует классу герметичности «А» по EN 161. Используется в промышленных газовых системах и магистральных трубопроводах для перекрытия потока и обеспечения безопасности. Особенностью является ручной взвод. Клапан рассчитан на давление газа до 6 бар.
Поддерживаемые газы
Клапан предназначен для природного и сжиженного газа, воздуха и азота (сухие газы). По запросу доступны версии для биогаза и попутного нефтяного газа.
Особенности
Модель M16/RM NC — нормально-закрытый клапан с быстрым закрытием (менее 1 секунды) и ручным взводом. Открывается при подаче напряжения на катушку, закрывается при отключении питания. Взвод выполняется вручную при подаче напряжения. Моментальный взвод при давлении 500-6000 мбар запрещён.
Для удобства контроля положения клапана может устанавливаться указатель. На входе установлен сетчатый фильтр с ячейками 100 микрон для очистки газа от твёрдых частиц.
Технические характеристики:
- напряжение питания: 230 В, с допуском -15%/+10%;
- максимальное давление газа: до 6000 мбар;
- герметичность класса «А» по EN 161;
- защита электроконтактов и катушки по стандарту IP65;
- резьбовое соединение Rp ¾";
- время закрытия при отключении питания менее 1 секунды;
- рабочий температурный диапазон: от -40 до +60 °C;
- ресурс работы: 6000 циклов (не менее 10 лет);
- монтаж возможен горизонтально или вертикально (катушка сверху).
Конструкция
Корпус клапана выполнен из прочного алюминиевого литья без сварных швов, что обеспечивает безопасность при работе с газом под давлением до 6 бар. Материалы деталей и уплотнений включают алюминий, нержавеющую сталь (оцинкованную и марки 430 F), а также NBR-каучук, устойчивые к износу и воздействию газовой среды.
Клапан подходит для установки как в помещениях, так и на улице, обеспечивая защиту от пыли и струй воды под любым углом (степень защиты IP65). Запрещается эксплуатация в агрессивных средах, разрушающих материалы клапана.
Монтаж
Устройство устанавливается так, чтобы стрелка на корпусе указывала направление потока к газопотребляющему оборудованию. Допускается горизонтальное и вертикальное размещение, кроме положения «катушка вниз». Необходимо обеспечить свободный доступ к механизму ручного взвода.
Область применения
Клапан используется в качестве запорно-регулирующего элемента в трубопроводах и горелках промышленных котельных с давлением газа до 6 бар.
Серия M16/RM NC
В серию входят электромагнитные клапаны с резьбовыми и фланцевыми соединениями, питающиеся от 12В, 24В и 230В, рассчитанные на давление до 500 и 6000 мбар.
Артикул: CO03C0000 008
Альтернативные артикулы:
CO03C1600 008
Производитель: Madas, Италия
На складе:
В наличии
