Электромагнитный газовый клапан Madas RO04 008 предназначен для работы с метаном, сжиженным газом, азотом и сухим воздухом. Он устанавливается в промышленные системы с рабочим давлением до 500 мбар и выполняет функцию запорного элемента, обеспечивая быстрое и надежное перекрытие потока. Модель входит в серию клапанов с ручным взводом.
Ключевые особенности
Данный клапан является нормально открытым и оснащён ручным взводом. В отсутствие питания катушки клапан открыт, при подаче напряжения он закрывается. Ручной взвод осуществляется плавно с помощью специальной рукоятки, учитывая уравнивание давления на входе и выходе.
Технические характеристики:
- герметичная конструкция, соответствующая классу «А» по EN 161;
- напряжение питания: 230 В с допуском -15%/+10%;
- максимальное рабочее давление: 500 мбар;
- быстрое срабатывание — менее 1 секунды после подачи питания на катушку;
- вход и выход с внутренней резьбой Rp 1" для монтажа;
- возможна установка в горизонтальном или вертикальном положении, кроме положения вниз катушкой;
- рабочий температурный диапазон: от -40 до +60 °C;
- класс изоляции нагревостойкости: F (+155°);
- максимальная температура корпуса: +70 °C;
- ресурс эксплуатации: не менее 6000 циклов, что соответствует 10 годам службы;
- гарантия производителя — 2 года.
Область применения
Клапан Madas RO04 служит запорно-регулирующим элементом в промышленных газовых системах с давлением до 0,5 бар.
Конструкция

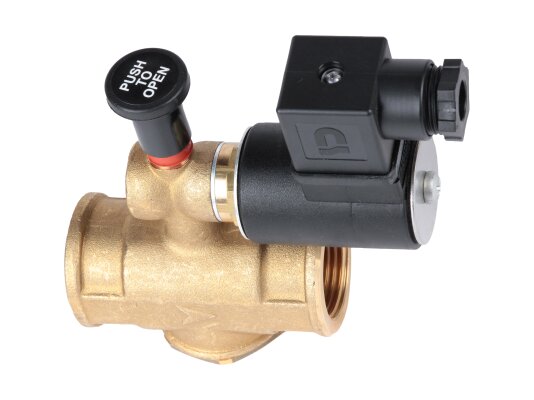

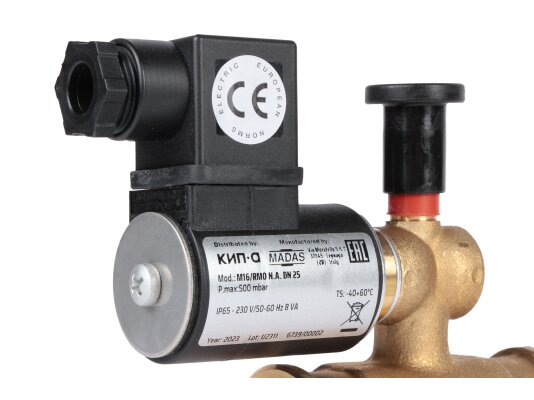

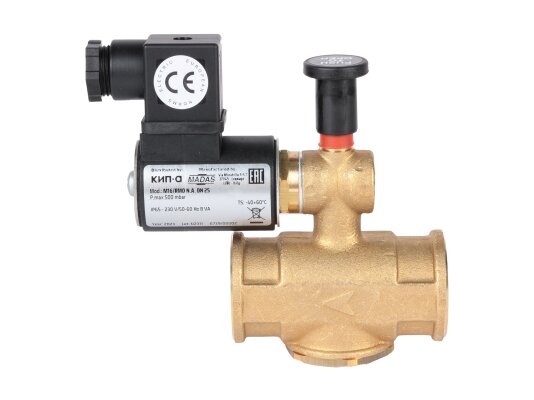

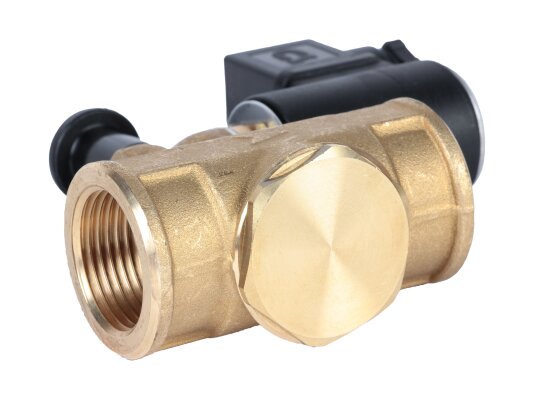

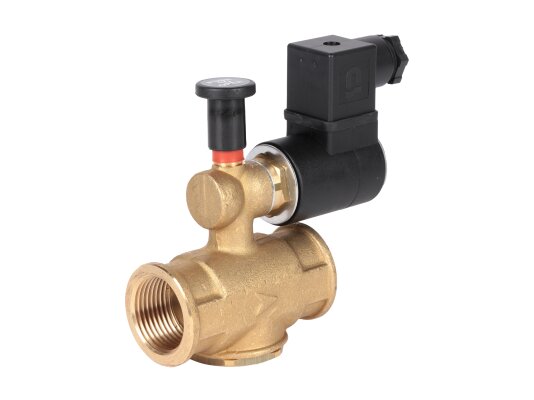

Модель RO04 выполнена в латунном корпусе с резьбовыми соединениями и рассчитана на эксплуатацию в промышленных и всепогодных условиях. Для изготовления использованы коррозионно-стойкие материалы: оцинкованная и нержавеющая сталь марки 430F, штампованный алюминий, латунь и алюминий 11S. Уплотнения из NBR-каучука обеспечивают газонепроницаемость и предотвращают утечки. По запросу клапан может комплектоваться фильтрующей сеткой.
Высокая степень защиты от пыли и влаги (IP65) позволяет использовать клапан в сухих и пыльных помещениях, а также на улице под навесом или козырьком.
Преимущества:
- мгновенное срабатывание при подаче питания на катушку;
- корпус из литой латуни;
- надежная работа в широком температурном диапазоне;
- возможность установки фильтра-грязеуловителя по запросу;
- монтаж в горизонтальном и вертикальном положении;
- высокая степень защиты электрических контактов.
Место установки
Клапаны M16/RMO N.A. предназначены для установки в помещениях зоны 2 по классификации взрывоопасных зон. Возможна уличная эксплуатация при защите корпуса от атмосферных осадков.
Важно! Не рекомендуется использовать клапан в агрессивных средах, вызывающих коррозию металлов и разрушение уплотнительных материалов. Монтаж обычно выполняется перед регулятором давления с учётом направления потока, обозначенного стрелкой на корпусе. Рекомендуется обеспечить удобный доступ к рычагу взвода.
Артикул: RO04 008
Альтернативные артикулы:
R00416 008
Производитель: Madas, Италия
